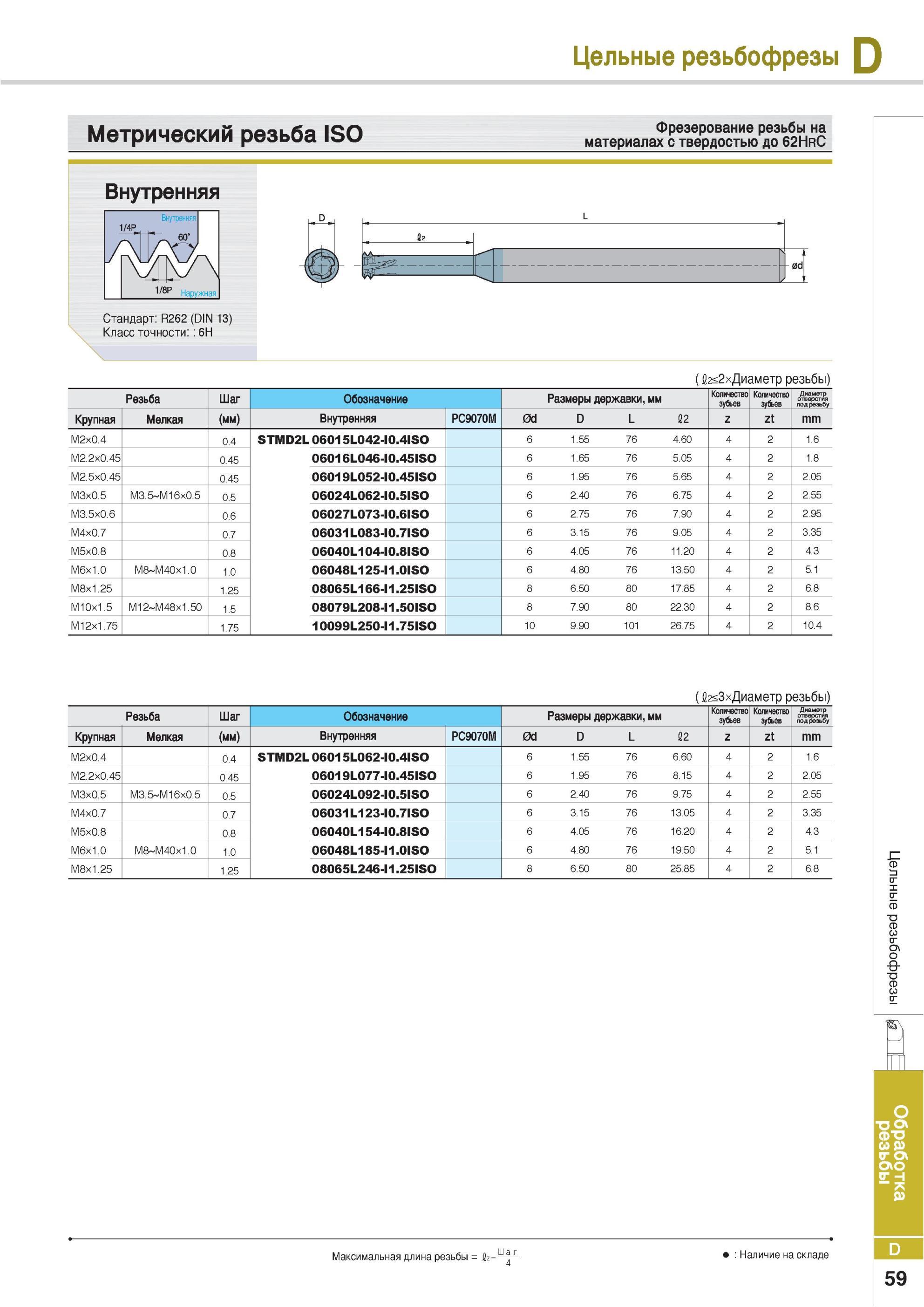

333 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.D59 |
|||||
Метрический резьба ISO Цельные резьбофрезы Korloy Фрезерование резьбы на материалах с твердостью до 62HrC Внутренняя Стандарт R262 (DIN 13) Класс точностиМетрический резьба ISO Цельные резьбофрезы Korloy Фрезерование резьбы на материалах с твердостью до 62HrC Внутренняя Стандарт R262 (DIN 13) Класс точности 6H Резьба Шаг Обозначение Размеры державки мм Количество зубьев Количество зубьев Диаметр отверстия под резьбу Крупная Мелкая Внутренняя PC9070M 0d D L G2 z zt mm M2x0.4 0.4 STMD2L 06015L042-I0.4IS0 6 1.55 76 4.60 4 2 1.6 M2.2x0.45 0.45 06016L046-I0.45IS0 6 1.65 76 5.05 4 2 1.8 M2.5x0.45 0.45 06019L052-I0.45IS0 6 1.95 76 5.65 4 2 2.05 M3x0.5 M3.5 M16x0.5 0.5 06024L062-I0.5IS0 6 2.40 76 6.75 4 2 2.55 M3.5x0.6 0.6 06027L073-I0.6IS0 6 2.75 76 7.90 4 2 2.95 M4x0.7 0.7 06031L083-I0.7IS0 6 3.15 76 9.05 4 2 3.35 M5x0.8 0.8 06040L104-I0.8IS0 6 4.05 76 11.20 4 2 4.3 M6x1.0 M8 M40x1.0 1.0 06048L125-I1.0IS0 6 4.80 76 13.50 4 2 5.1 M8x1.25 1.25 08065L166-I1.25IS0 8 6.50 80 17.85 4 2 6.8 M10x1.5 M12 M48x1.50 1.5 08079L208-I1.50IS0 8 7.90 80 22.30 4 2 8.6 M12x1.75 1.75 10099L250-I1.75IS0 10 9.90 101 26.75 4 2 10.4 (l2<3xflMaMeip резьбы) Резьба Шаг Обозначение Размеры державки мм Количество зубьев Количество зубьев Диаметр отверстия под резьбу Крупная Мелкая Внутренняя PC9070M 0d D L G2 z zt mm M2x0.4 0.4 STMD2L 06015L062-I0.4IS0 6 1.55 76 6.60 4 2 1.6 M2.2x0.45 0.45 06019L077-I0.45IS0 6 1.95 76 8.15 4 2 2.05 M3x0.5 M3.5 M16x0.5 0.5 06024L092-I0.5IS0 6 2.40 76 9.75 4 2 2.55 M4x0.7 0.7 06031L123-I0.7IS0 6 3.15 76 13.05 4 2 3.35 M5x0.8 0.8 06040L154-I0.8IS0 6 4.05 76 16.20 4 2 4.3 M6x1.0 M8 M40x1.0 1.0 06048L185-I1.0IS0 6 4.80 76 19.50 4 2 5.1 M8x1.25 1.25 08065L246-I1.25IS0 8 6.50 80 25.85 4 2 6.8 JZ ГС а СГ 0\ -а о Максимальная длина резьбы = 2 Шаг 4 Наличие на складе 59 D Внутренняя 1/4Р Наружная (l2<2xflMaMeip резьбы) |
|||||
