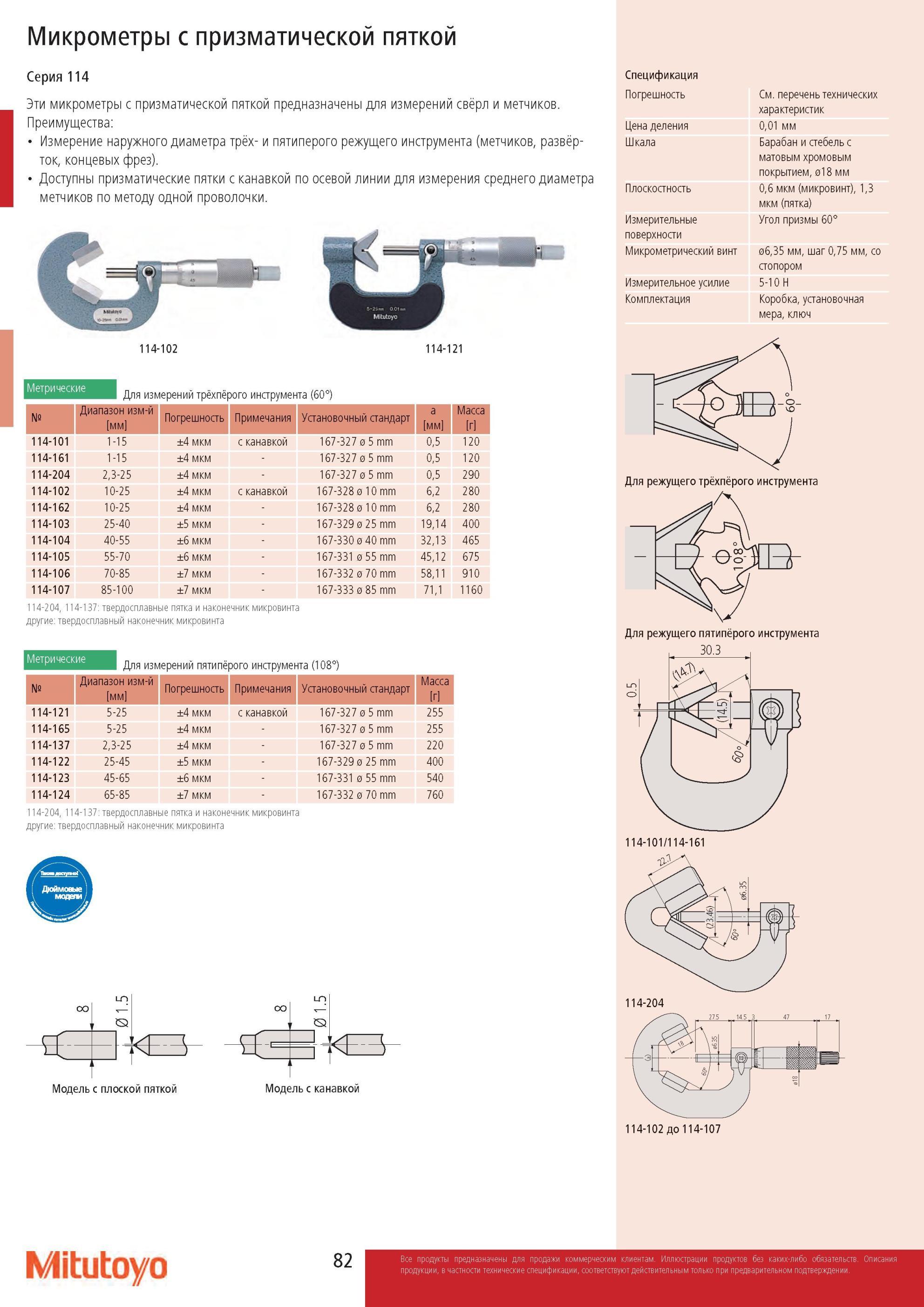

Метрические нониусные микрометры Mitutoyo призматической пяткой предназначены для точных измерений наружных диаметров свёрл и метчиков Микрометры с призматической пяткой Серия 114 Эти микрометры с призматической пяткой предназначены для измерений свёрл и метчиков. Преимущества Измерение наружного диаметра трёх- и пятиперого режущего инструмента (метчиков, развёрток, концевых фрез). Доступны призматические пятки с канавкой по осевой линии для измерения среднего диаметра метчиков по методу одной проволочки. Метрические 114-102 Для измерений трёхпёрого инструмента (60° 114-121 114-204, 114-137:твердосплавные пятка и наконечник микровинта другие:твердосплавный наконечник микровинта Метрические Для измерений пятипёрого инструмента (108° 114-204, 114-137 твердосплавные пятка и наконечник микровинта другие твердосплавный наконечник микровинта оо Модель с плоской пяткой № Диапазон измерений [мм] Погрешность Примечания Установочный стандарт a [мм] Масса [г] 114-101 1-15 ±4 мкм с канавкой 167-327 0 5 mm 0,5 120 114-161 1-15 ±4 мкм 167-327 0 5 mm 0,5 120 114-204 2,3-25 ±4 мкм 167-327 0 5 mm 0,5 290 114-102 10-25 ±4 мкм с канавкой 167-328 0 10 mm 6,2 280 114-162 10-25 ±4 мкм 167-328 0 10 mm 6,2 280 114-103 25-40 ±5 мкм 167-329 0 25 mm 19,14 400 114-104 40-55 ±6 мкм 167-330 0 40 mm 32,13 465 114-105 55-70 ±6 мкм 167-331 0 55 mm 45,12 675 114-106 70-85 ±7 мкм 167-332 0 70 mm 58,11 910 114-107 85-100 ±7 мкм 167-333 0 85 mm 71,1 1160 № Диапазон измерений [мм] Погрешность Примечания Установочный стандарт Масса [г] 114-121 5-25 ±4 мкм с канавкой 167-327 0 5 mm 255 114-165 5-25 ±4 мкм 167-327 0 5 mm 255 114-137 2,3-25 ±4 мкм 167-327 0 5 mm 220 114-122 25-45 ±5 мкм 167-329 0 25 mm 400 114-123 45-65 ±6 мкм 167-331 0 55 mm 540 114-124 65-85 ±7 мкм 167-332 0 70 mm 760 Спецификация Погрешность Цена деления Шкала Плоскостность Измерительные поверхности Микрометрический винт Измерительное усилие Комплектация См. перечень технических характеристик 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 0,6 мкм (микровинт), 1,3 мкм (пятка) Угол призмы 60° 06,35 мм, шаг 0,75 мм, со стопором 5-10 Н Коробка, установочная мера, ключ Mitutoyo 82 Для режущего трёхпёрого инструмента V Для режущего пятипёрого инструмента Метрические нониусные микрометры Mitutoyo призматической пяткой предназначены для точных измерений наружных диаметров свёрл и метчиков
