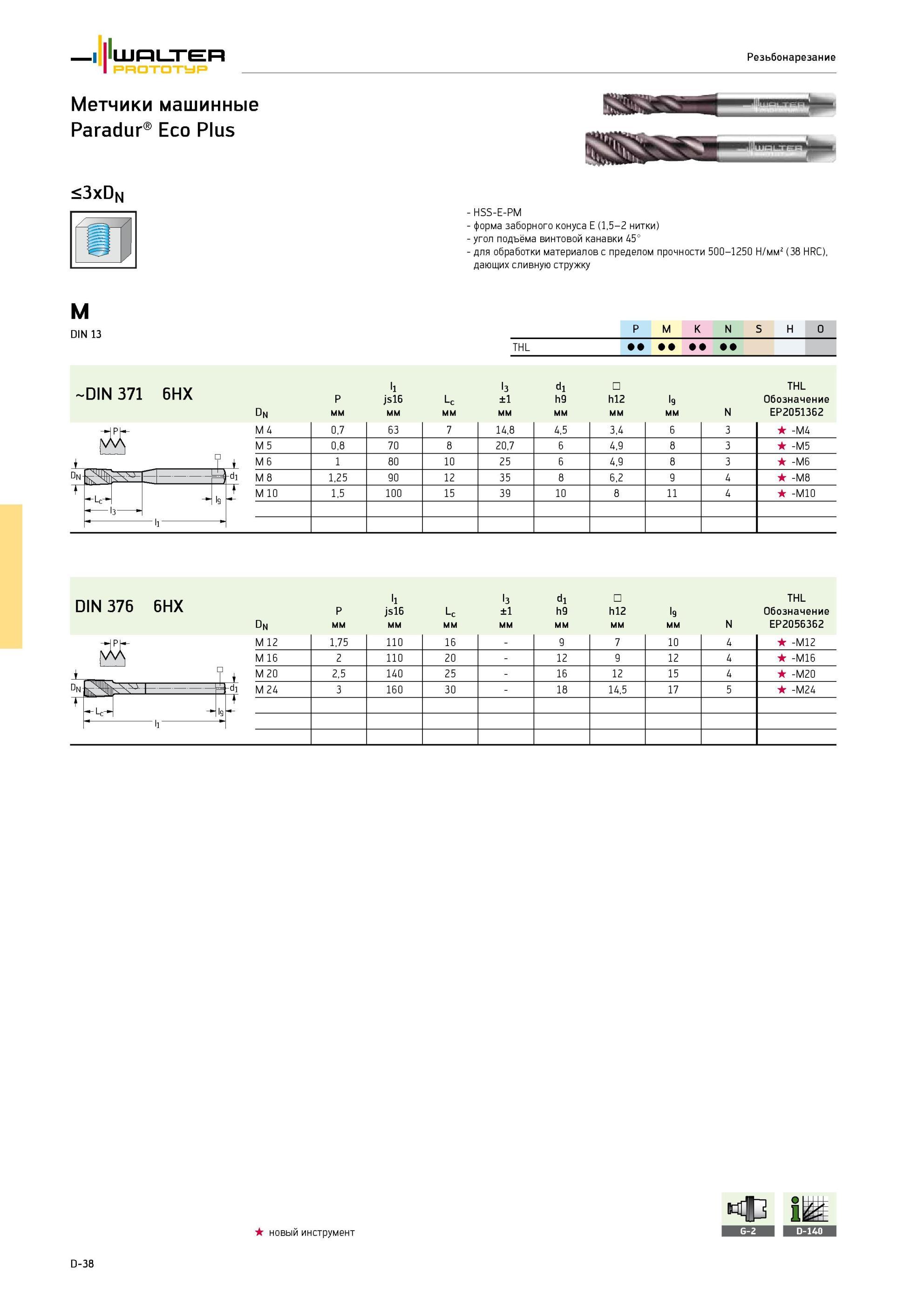

430 Каталог WALTER 2013 Дополнение к общему Стр.D-38 |
|||||
Метчики Walter Paradur Eco Plus для глухих отверстий Резьба метрическая с крупным шагом DIN 13 Угол подъёма винтовой канавки 45 градусов Обозначения Размеры Walter PМетчики Walter Paradur Eco Plus для глухих отверстий Резьба метрическая с крупным шагом DIN 13 Угол подъёма винтовой канавки 45 градусов Обозначения Размеры Walter Prototyp Резьбонарезание Метчики машинные Paradur Eco Plus <3xDn - HSS-E-PM форма заборного конуса E (1,5-2 нитки) - угол подъёма винтовой канавки 45° для обработки материалов с пределом прочности 500-1250 Н/мм2 (38 HRC), дающих сливную стружку M DIN 13 DnF1 di -Lc- Н 19 Группы обрабатываемых материалов по ISO P M K N S H O THL DIN 371 6HX dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N THL Обозначение EP2051362 M 4 0,7 63 7 14,8 4,5 3,4 6 3 -M4 M 5 0,8 70 8 20,7 6 4,9 8 3 -M5 M 6 1 80 10 25 6 4,9 8 3 -M6 M 8 1,25 90 12 35 8 6,2 9 4 M M 10 1,5 100 15 39 10 8 11 4 0 -M1 DIN 376 6HX dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N THL Обозначение EP2056362 M 12 1,75 110 16 - 9 7 10 4 -M12 M 16 2 110 20 - 12 9 12 4 -M16 M 20 2,5 140 25 - 16 12 15 4 -M20 M 24 3 160 30 - 18 14,5 17 5 -M24 к новый инструмент |
|||||
