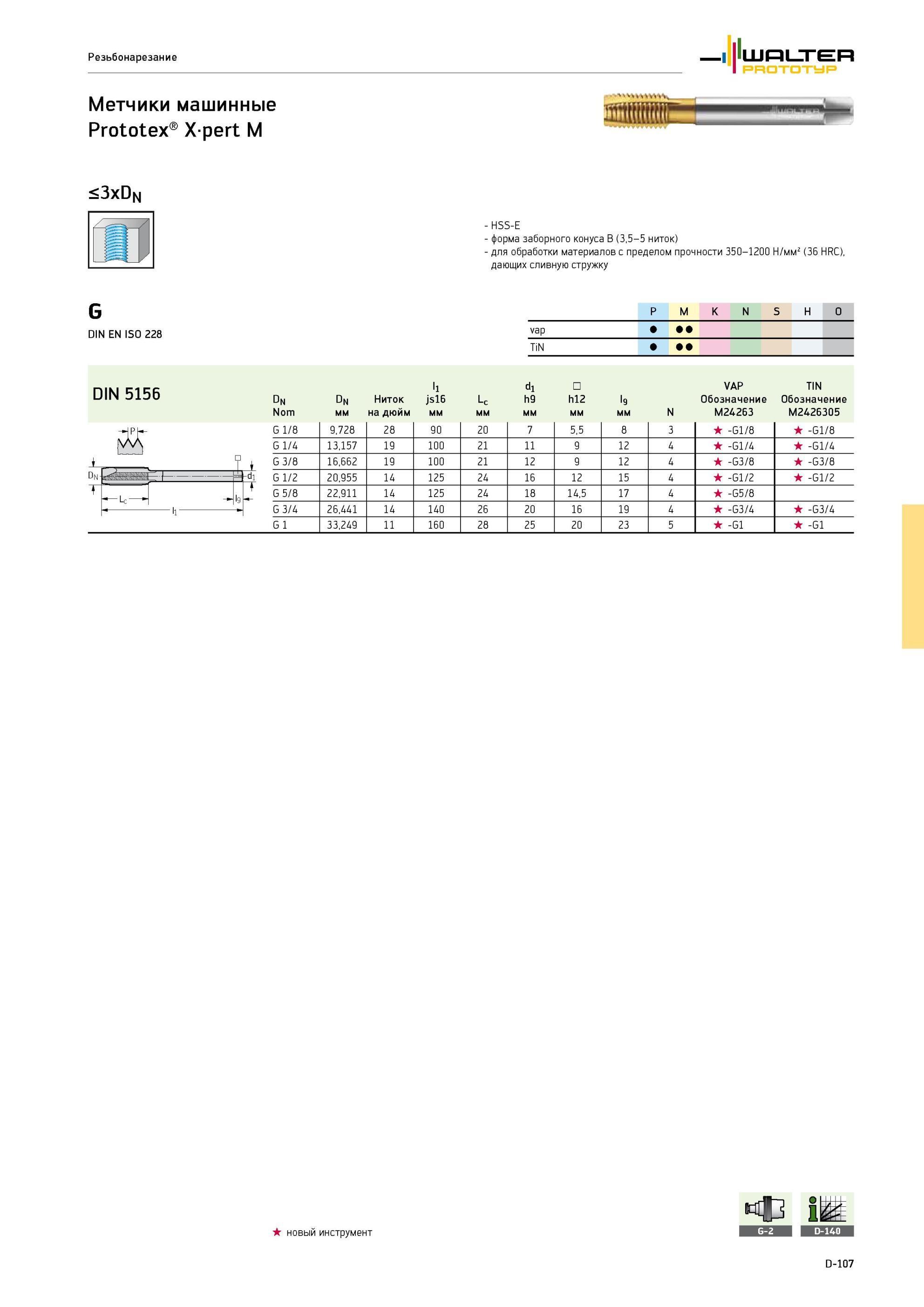

499 Каталог WALTER 2013 Дополнение к общему Стр.D-107
Метчик G трубный Walter Prototex Xpert M для нарезания цилиндрической резьбы в сквозном отверстии Прямые стружечные канавки Конструкция и размеры DIN 5156 DIN EN ISO Метчик G трубный Walter Prototex Xpert M для нарезания цилиндрической резьбы в сквозном отверстии Прямые стружечные канавки Конструкция и размеры DIN 5156 DIN EN ISO 228 Резьбонарезание Walter Prototyp Метчики машинные Prototex Xpert M ашиие <3xDN HSS-E форма заборного конуса B (3,5-5 ниток) для обработки материалов с пределом прочности 350-1200 Н/мм2 (36 HRC), дающих сливную стружку G DIN EN ISO 228 Группы обрабатываемых материалов по ISO P M K N S H O vap TiN DIN 5156 DN Nom DN мм Ниток на дюйм l1 js16 мм Lc мм d1 h9 мм h12 мм l9 мм N VAP Обозначение M24263 TIN Обозначение M2426305 jW G 1/8 9.728 28 90 20 7 5.5 8 3 -G1/8 -G1/8 G 1/4 13.157 19 100 21 11 9 12 4 -G1/4 -G1/4 G 3/8 16.662 19 100 21 12 9 12 4 -G3/8 -G3/8 Dn -di G 1/2 20.955 14 125 24 16 12 15 4 -G1/2 -G1/2 L t G 5/8 22.911 14 125 24 18 14.5 17 4 -G5/8 li G 3/4 26.441 14 140 26 20 16 19 4 -G3/4 -G3/4 G 1 33.249 11 160 28 25 20 23 5 -G1 -G1 новый инструмент D-107
