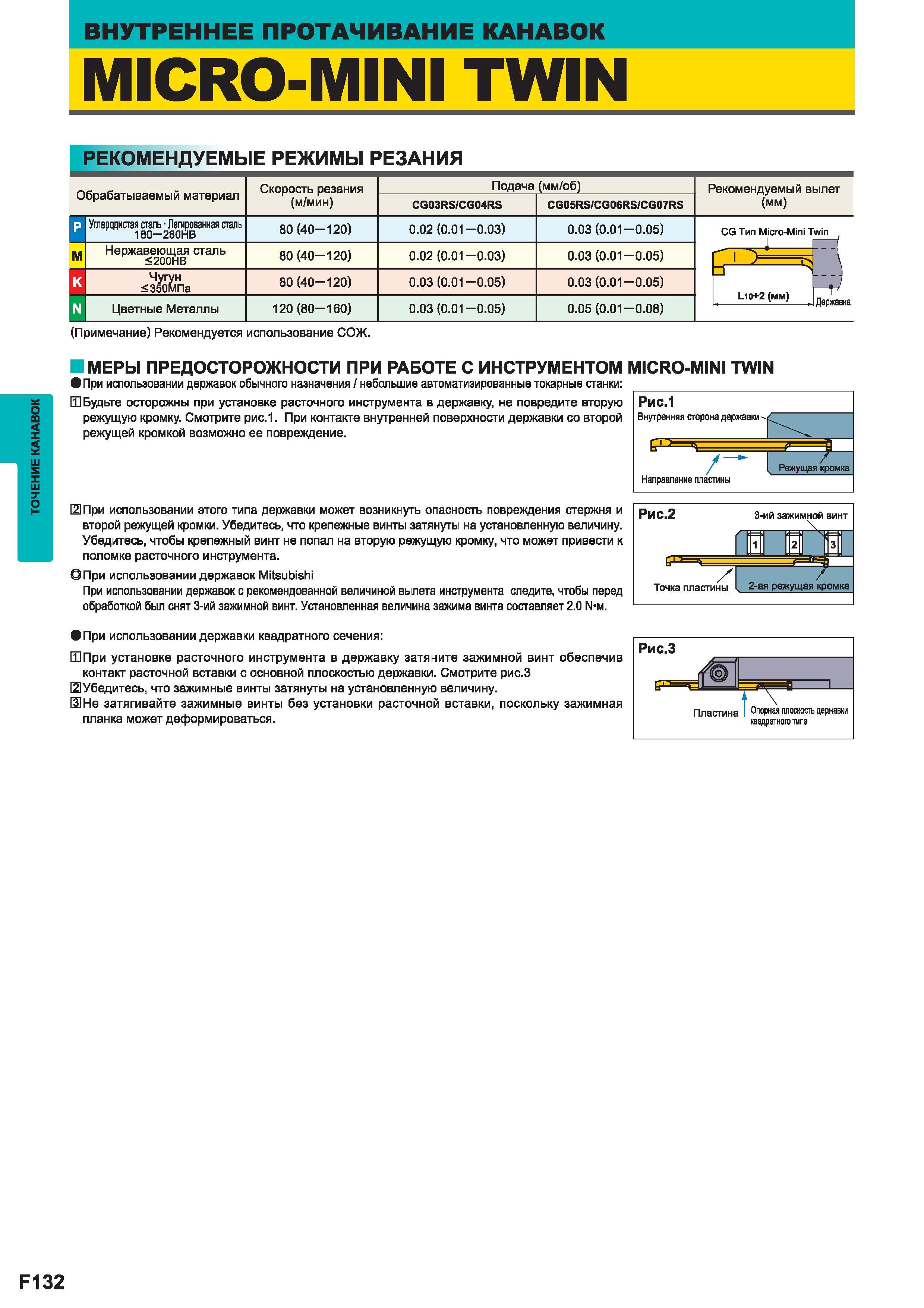

МЕТАЛЛОРЕЖУЩИЙ ИНСТРУМЕНТ Mitsubishi ТОЧЕНИЕ КАНАВОК ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК Рекомендуемые режимы резания Обрабатываемый материал Скорость резания (м/мин) Подача (мм/об) Рекомендуемый вылет (мм) CG03RS CG04RS CG05RS CG06RS CG07RS В Углеродистая сталь - Легированная сталь 180 280НВ 80 (40-120) 0.02 (0.01-0.03) 0.03(0.01-0.05) CG Тип Micro-Mini T win Нержавеющая сталь 200НВ 80 (40-120) 0.02 (0.01-0.03) 0.03(0.01-0.05) j Пр.пжаяка к Чугун 350МПа 80 (40-120) 0.03 (0.01-0.05) 0.03(0.01-0.05) Z1 L10+2 (мм) Цветные Металлы 120(80-160) 0.03 (0.01-0.05) 0.05(0.01-0.08) У (Примечание) Рекомендуется использование СОЖ. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN в При использовании державок обычного назначения небольшие автоматизированные токарные станки Будьте осторожны при установке расточного инструмента в державку не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки второй режущей кромкой возможно повреждение. Рис.1 Внутренняя сторона державки Направление пластины Режущая кромка ШПри использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь что крепежные винты затянуты на установленную величину. Убедитесь чтобы крепежный винт не попал на вторую режущую кромку что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 м. При использовании державки квадратного сечения ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.З ШУбедитесь что зажимные винты затянуты на установленную величину. И Не затягивайте зажимные винты без установки расточной вставки поскольку зажимная планка может деформироваться. Рис.2 3-ий зажимной винт 1 2 3 Точка пластины 2-ая режущая кромка Рис.З J Пластина t Опорная плоскость державки квадратного типа F132
