МЕТАЛЛОРЕЖУЩИЙ ИНСТРУМЕНТ Mitsubishi ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК ПЛАСТИНЫ Обозначение Наличие Размеры мм) С покрытием Кермет Твё 1Д

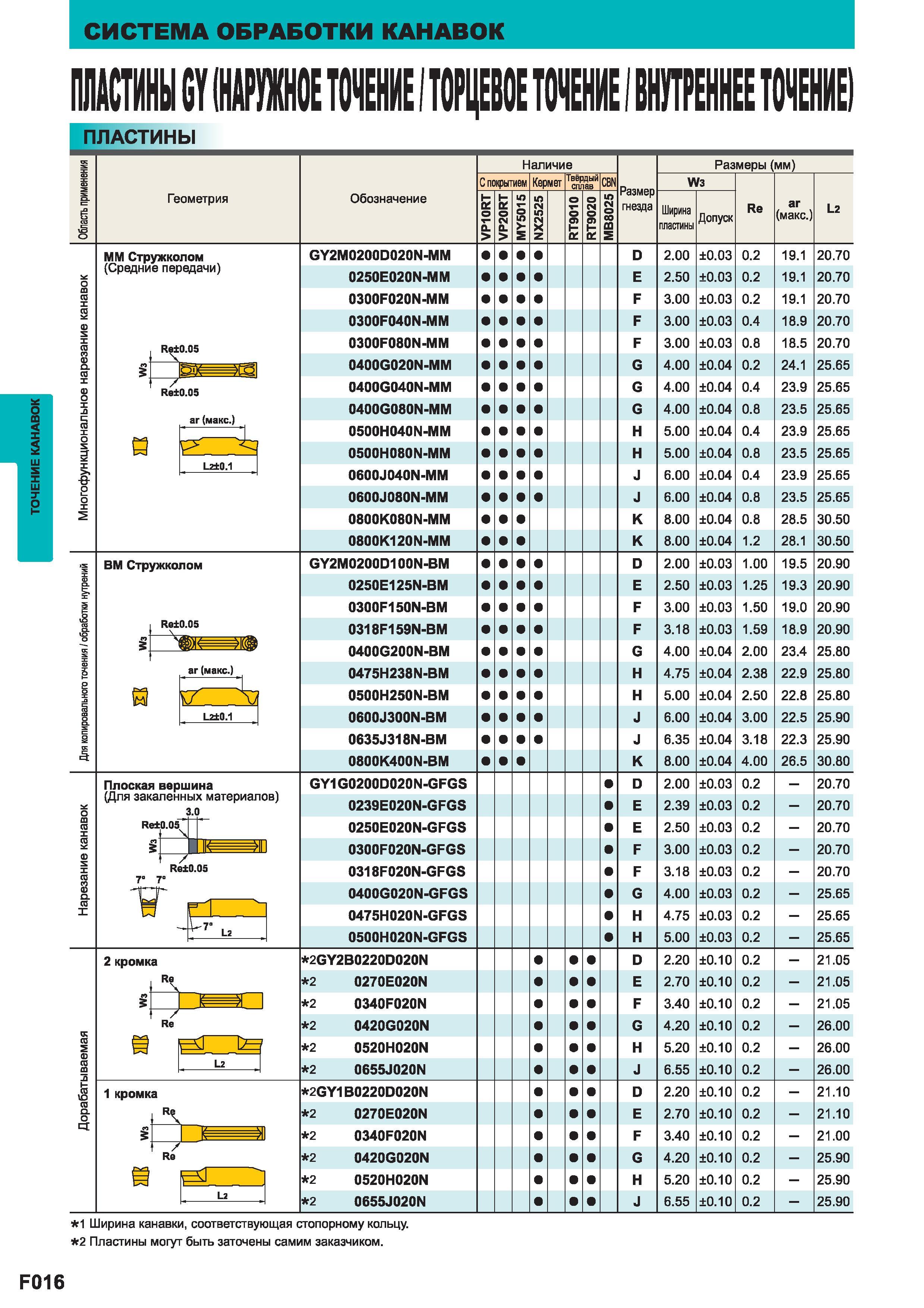

МЕТАЛЛОРЕЖУЩИЙ ИНСТРУМЕНТ Mitsubishi ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК ПЛАСТИНЫ Обозначение Наличие Размеры мм) С покрытием Кермет Твё 1ДЫИ ав CBN W3 Re аг (макс.) L2 vpiort MY50151 NX2525 RT9010 МВ80251 Размер гнезда Ширина пластины Допуск GY2M0200D020N-MM D 2.00 0.03 0.2 19.1 20.70 0250E020N-MM Е 2.50 0.03 0.2 19.1 20.70 0300F020N-MM F 3.00 0.03 0.2 19.1 20.70 0300F040N-MM F 3.00 0.03 0.4 18.9 20.70 0300F080N-MM F 3.00 0.03 0.8 18.5 20.70 0400G020N-MM G 4.00 0.04 0.2 24.1 25.65 0400G040N-MM G 4.00 0.04 0.4 23.9 25.65 0400G080N-MM G 4.00 0.04 0.8 23.5 25.65 0500H040N-MM Н 5.00 0.04 0.4 23.9 25.65 0500H080N-MM Н 5.00 0.04 0.8 23.5 25.65 0600J040N-MM J 6.00 0.04 0.4 23.9 25.65 0600J080N-MM J 6.00 0.04 0.8 23.5 25.65 0800K080N-MM К 8.00 0.04 0.8 28.5 30.50 0800K120N-MM К 8.00 0.04 1.2 28.1 30.50 GY2M0200D100N-BM D 2.00 0.03 1.00 19.5 20.90 0250E125N-BM Е 2.50 0.03 1.25 19.3 20.90 0300F150N-BM F 3.00 0.03 1.50 19.0 20.90 0318F159N-BM F 3.18 0.03 1.59 18.9 20.90 0400G200N-BM G 4.00 0.04 2.00 23.4 25.80 0475H238N-BM Н 4.75 0.04 2.38 22.9 25.80 0500H250N-BM Н 5.00 0.04 2.50 22.8 25.80 0600J300N-BM J 6.00 0.04 3.00 22.5 25.90 0635J318N-BM J 6.35 0.04 3.18 22.3 25.90 0800K400N-BM К 8.00 0.04 4.00 26.5 30.80 GY1G0200D020N-GFGS D 2.00 0.03 0.2 - 20.70 0239E020N-GFGS Е 2.39 0.03 0.2 - 20.70 0250E020N-GFGS Е 2.50 0.03 0.2 - 20.70 0300F020N-GFGS F 3.00 0.03 0.2 - 20.70 0318F020N-GFGS F 3.18 0.03 0.2 - 20.70 0400G020N-GFGS G 4.00 0.03 0.2 - 25.65 0475H020N-GFGS Н 4.75 0.03 0.2 - 25.65 0500H020N-GFGS Н 5.00 0.03 0.2 - 25.65 2GY2B0220D020N D 2.20 0.10 0.2 - 21.05 2 0270E020N Е 2.70 0.10 0.2 - 21.05 2 0340F020N F 3.40 0.10 0.2 - 21.05 2 0420G020N G 4.20 0.10 0.2 - 26.00 2 0520H020N Н 5.20 0.10 0.2 - 26.00 2 0655J020N J 6.55 0.10 0.2 - 26.00 2GY1 B0220D020N D 2.20 0.10 0.2 - 21.10 2 0270E020N Е 2.70 0.10 0.2 - 21.10 2 0340F020N F 3.40 0.10 0.2 - 21.00 2 0420G020N G 4.20 0.10 0.2 - 25.90 2 0520H020N Н 5.20 0.10 0.2 - 25.90 2 0655J020N J 6.55 0.10 0.2 - 25.90 О Геометрия ММ Стружколом (Средние передачи) X О S 3- X -а о Re0.05 аг (макс.) L20.1 ВМ Стружколом Re0.05 аг (макс.) С 120.1 О X ьг X X Плоская вершина (Для закаленных материалов) .0 Re ).05 А QK Re0.05 L2 2 кромка 1 кромка 1 Ширина канавки соответствующая стопорному кольцу. 2 Пластины могут быть заточены самим заказчиком. F016
