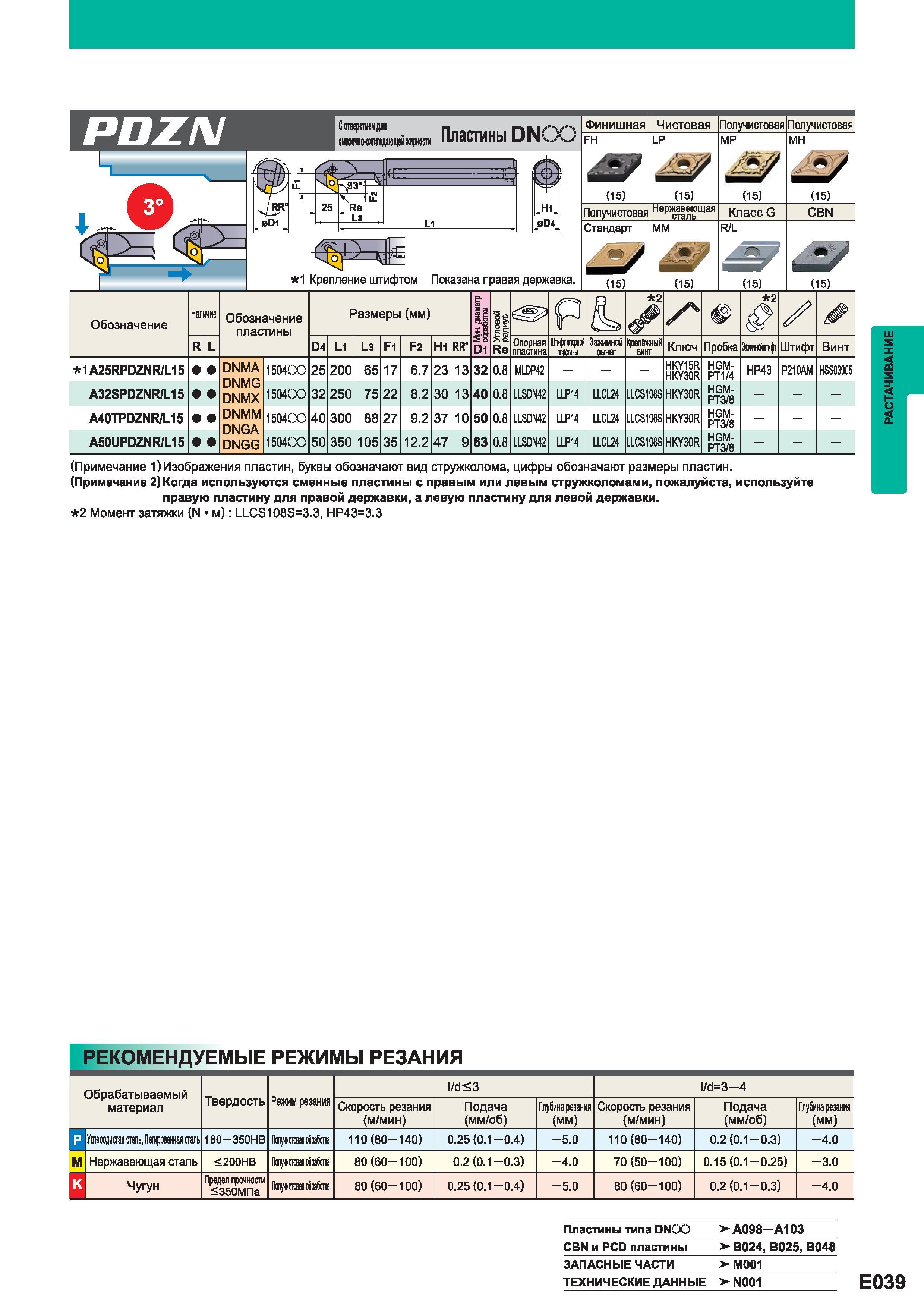

МЕТАЛЛОРЕЖУЩИЙ ИНСТРУМЕНТ Mitsubishi PDZIM С отверстием Пластины DNOO Крепление штифтом Показана правая державка Финишная FH (15) Получистовая Чистовая Получистовая Нержавеющая сталь ММ (15) Класс G R/L (15) Получистовая CBN (15) Обозначение Наличие Обозначение пластины Размеры (мм) S'S D1 20 Угловой D радиус P 2 Z4 X 0 R/L D4 L1 L3 F1 F2 Hi RR' Опорная пластина ИЦпщноИ пшш Зажимной оычаг Крепёжный винт Ключ Пробка Зшийпф Штифт Винт 1A25RPDZNR/L15 DNMA DNMG DNMX 150400 25 200 65 17 6.7 23 13 32 0.8 MLDP42 - HKY15R HKY30R HGM- РТ1 4 НР43 Р210АМ HSS03005 A32SPDZNR/L15 150400 32 250 75 22 8.2 30 13 40 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- РТЗ 8 - A40TPDZNR/L15 DNMM DNGA DNGG 150400 40 300 88 27 9.2 37 10 50 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- РТЗ 8 - A50UPDZNR/L15 150400 50 350 105 35 12.2 47 9 63 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- РТЗ 8 - (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте правую пластину для правой державки а левую пластину для левой державки. 2 Момент затяжки (N/м) LLCS108S3.3 НР433.3 Рекомендуемые режимы резания Обрабатываемый материал Твердость Режим резания l d3 l d3 4 Скорость резания (м/мин) Подача (мм/об) Глубинарезания (мм) Скорость резания (м/мин) Подача (мм/об) Глубинарезания (мм) Углеродистая сталь Легированная сталь 180 350НВ ПшрашоЕрабл 110(80-140) 0.25 (0.1-0.4) -5.0 110(80-140) 0.2 (0.1-0.3) -4.0 Нержавеющая сталь 200НВ Пшрашобрабл 80(60-100) 0.2 (0.1-0.3) -4.0 70(50-100) 0.15(0.1-0.25) -3.0 Чугун Предел прочности 350МПа Попучиоивая обрабш 80(60-100) 0.25 (0.1-0.4) -5.0 80(60-100) 0.2 (0.1-0.3) -4.0 Пластины типа DNOO -А098 А103 CBN и PCD пластины В024 В025 В048 Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ -N001 Е039 РАСТАЧИВАНИЕ
