Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system WIDIA | Каталог WIDIA 2010 Режущий осевой инструмент (Всего 614 стр.) |
|||||

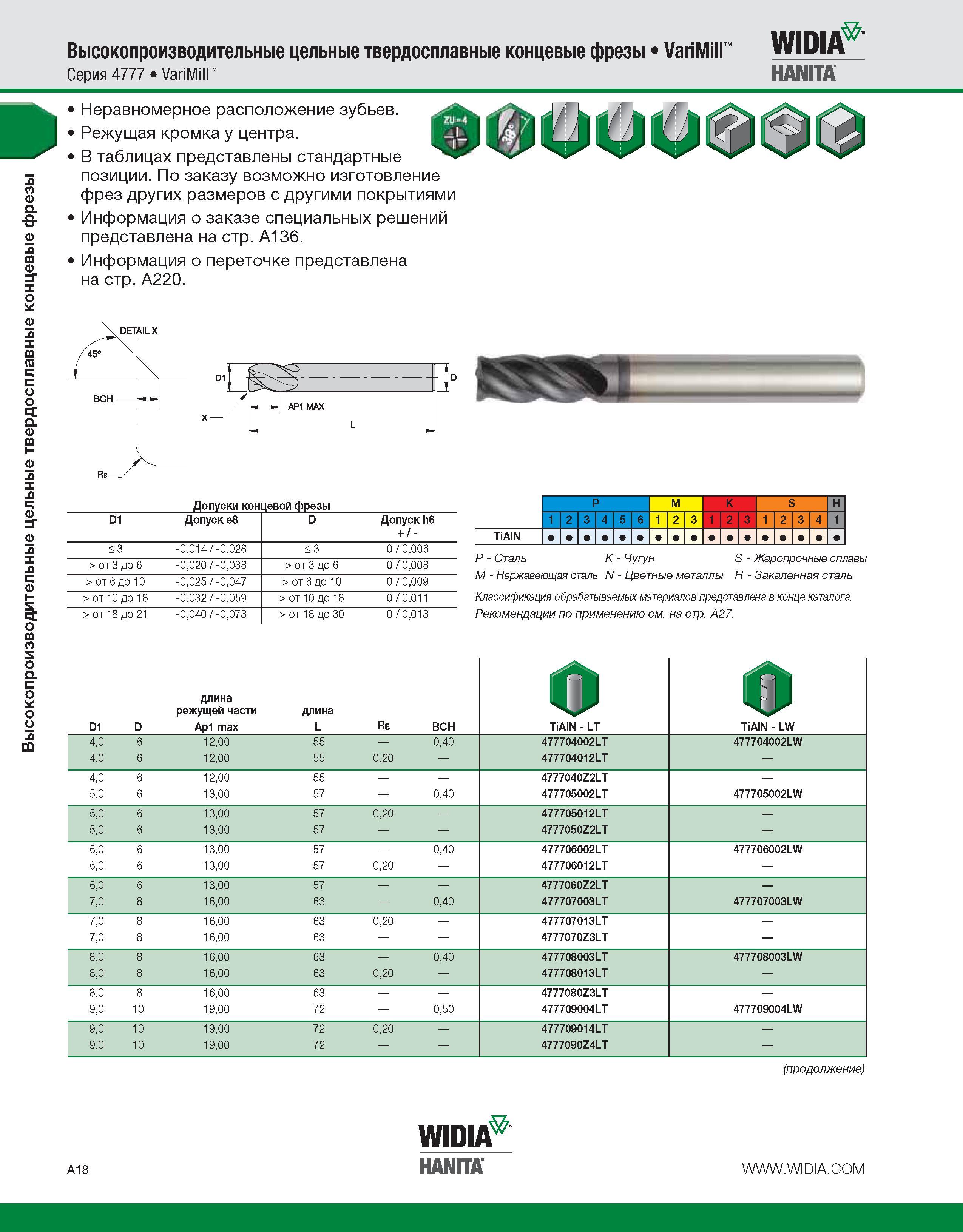

Металлорежущий твердосплавный фрезерный инструмент Четырехзубые цельные концевые фрезы Widia 4777 VariMill Особенности режущего инструмента для фрезеровки28 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A18 |
|||||
Металлорежущий твердосплавный фрезерный инструмент Четырехзубые цельные концевые фрезы Widia 4777 VariMill Особенности режущего инструмента для фрезеровки Металлорежущий твердосплавный фрезерный инструмент Четырехзубые цельные концевые фрезы Widia 4777 VariMill Особенности режущего инструмента для фрезеровки _ Неравномерное расположение зубьев Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 21 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P M K S H 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 TiAIN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A27. D1 D длина режущей части Ap1 max длина L Re BCH 0 TiAIN - LT TiAIN - LW 4,0 6 12,00 55 0,40 477704002LT 477704002LW 4,0 6 12,00 55 0,20 477704012LT 4,0 6 12,00 55 4777040Z2LT 5,0 6 13,00 57 0,40 477705002LT 477705002LW 5,0 6 13,00 57 0,20 477705012LT 5,0 6 13,00 57 4777050Z2LT 6,0 6 13,00 57 0,40 477706002LT 477706002LW 6,0 6 13,00 57 0,20 477706012LT 6,0 6 13,00 57 4777060Z2LT 7,0 8 16,00 63 0,40 477707003LT 477707003LW 7,0 8 16,00 63 0,20 477707013LT 7,0 8 16,00 63 4777070Z3LT 8,0 8 16,00 63 0,40 477708003LT 477708003LW 8,0 8 16,00 63 0,20 477708013LT 8,0 8 16,00 63 4777080Z3LT 9,0 10 19,00 72 0,50 477709004LT 477709004LW 9,0 10 19,00 72 0,20 477709014LT 9,0 10 19,00 72 4777090Z4LT WIPI A18 HANITA Высокопроизводительные цельные твердосплавные концевые фрезы твердосплавные VariMill Widia Hanita Высокопроизводительные |
|||||
См.также / See also : |
|||||
Концевые фрезы по металлу / Parts of an end mill |
|||||
Сборные фрезы с СМП / Parts of a milling cutter |
Фрезерование на фрезерном станке / Basics of milling |
||||
Расчет режимов резания при фрезеровании / Milling formulas |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Встречное и попутное фрезерование / Up and down cut milling |
Резьбофрезерование / Thread milling |
||||
| Каталог WIDIA 2010 Режущий осевой инструмент (Всего 614 стр.) | |||||
| |
|||||
 25 |  26 Концевые твердосплавные фрезы Widia нового поколения серии VariMill II рекомендуются для использования в аэрокосмической и медицинской отраслях |  27 |  29 |  30 Конструкция и размеры универсальных цельных твердосплавных фрез Widia VariMill II Серия 5777 Неравномерное расположение зубьев Отсутствие режущей кромки у |  31 |
| |
|||||
|
