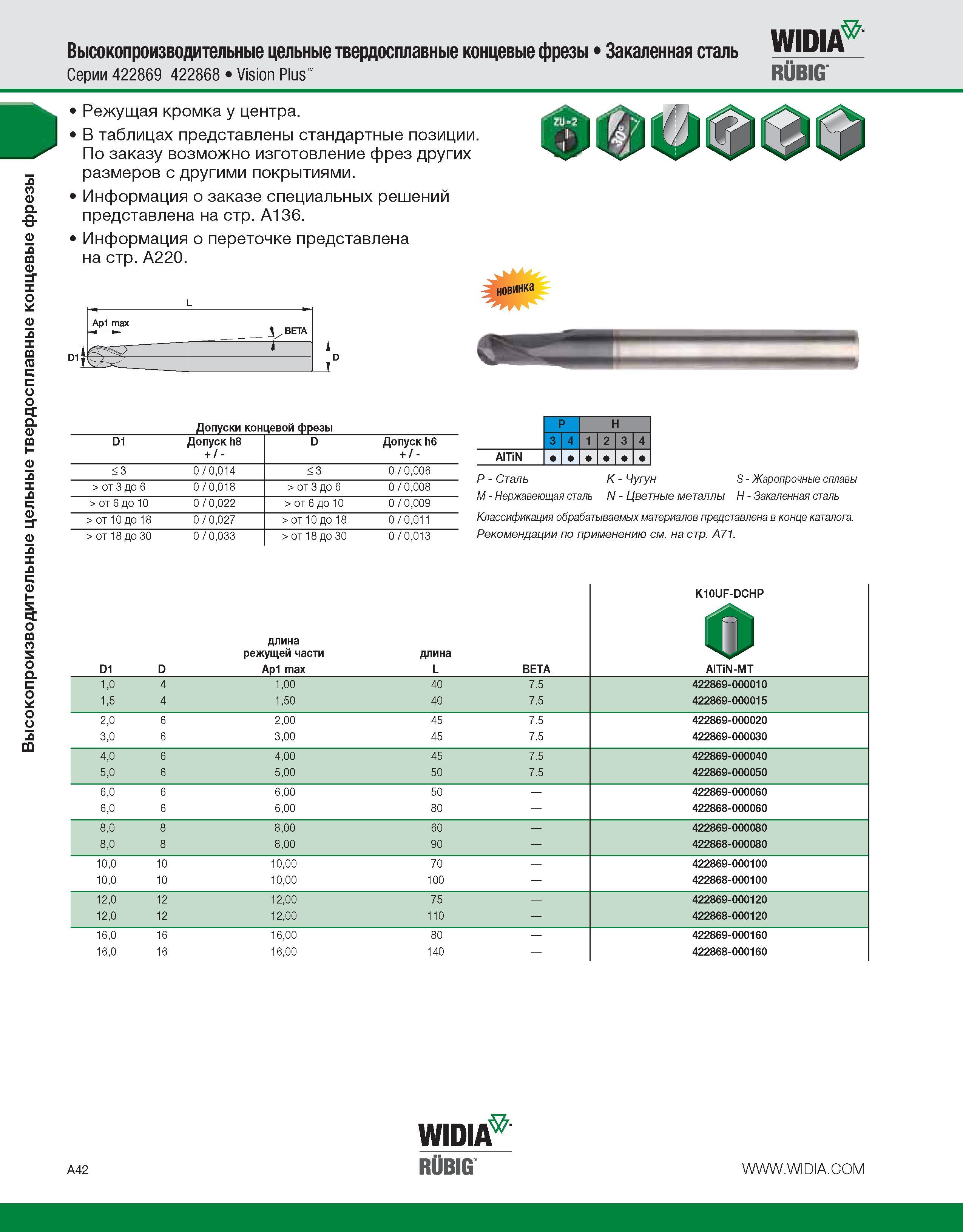

Металлорежущий инструмент для фрезерной обработки закаленной стали Твердосплавные сферические концевые фрезы WIDIA RUBIG 422869 422868 Vision Plus серии Общий вид Основные размерные характеристики Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max Допуски концевой фрезы D1 Допуск h8 + / - D Допуск h6 + / - <3 0 / 0,014 < 3 0 / 0,006 > от 3 до 6 0 / 0,018 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,022 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,027 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,033 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 AITiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A71. D1 D длина режущей части Ap1 max длина L BETA K10UF-DCHP m AITiN-MT 1,0 4 1,00 40 7.5 422869-000010 1,5 4 1,50 40 7.5 422869-000015 2,0 6 2,00 45 7.5 422869-000020 3,0 6 3,00 45 7.5 422869-000030 4,0 6 4,00 45 7.5 422869-000040 5,0 6 5,00 50 7.5 422869-000050 6,0 6 6,00 50 422869-000060 6,0 6 6,00 80 422868-000060 8,0 8 8,00 60 422869-000080 8,0 8 8,00 90 422868-000080 10,0 10 10,00 70 422869-000100 10,0 10 10,00 100 422868-000100 12,0 12 12,00 75 422869-000120 12,0 12 12,00 110 422868-000120 16,0 16 16,00 80 422869-000160 16,0 16 16,00 140 422868-000160 WIDIA A42 RUBIG Высокопроизводительные цельные твердосплавные концевые фрезы Серии 422869 422868 Vision Plus Закаленная сталь WIDIA RUBIG
