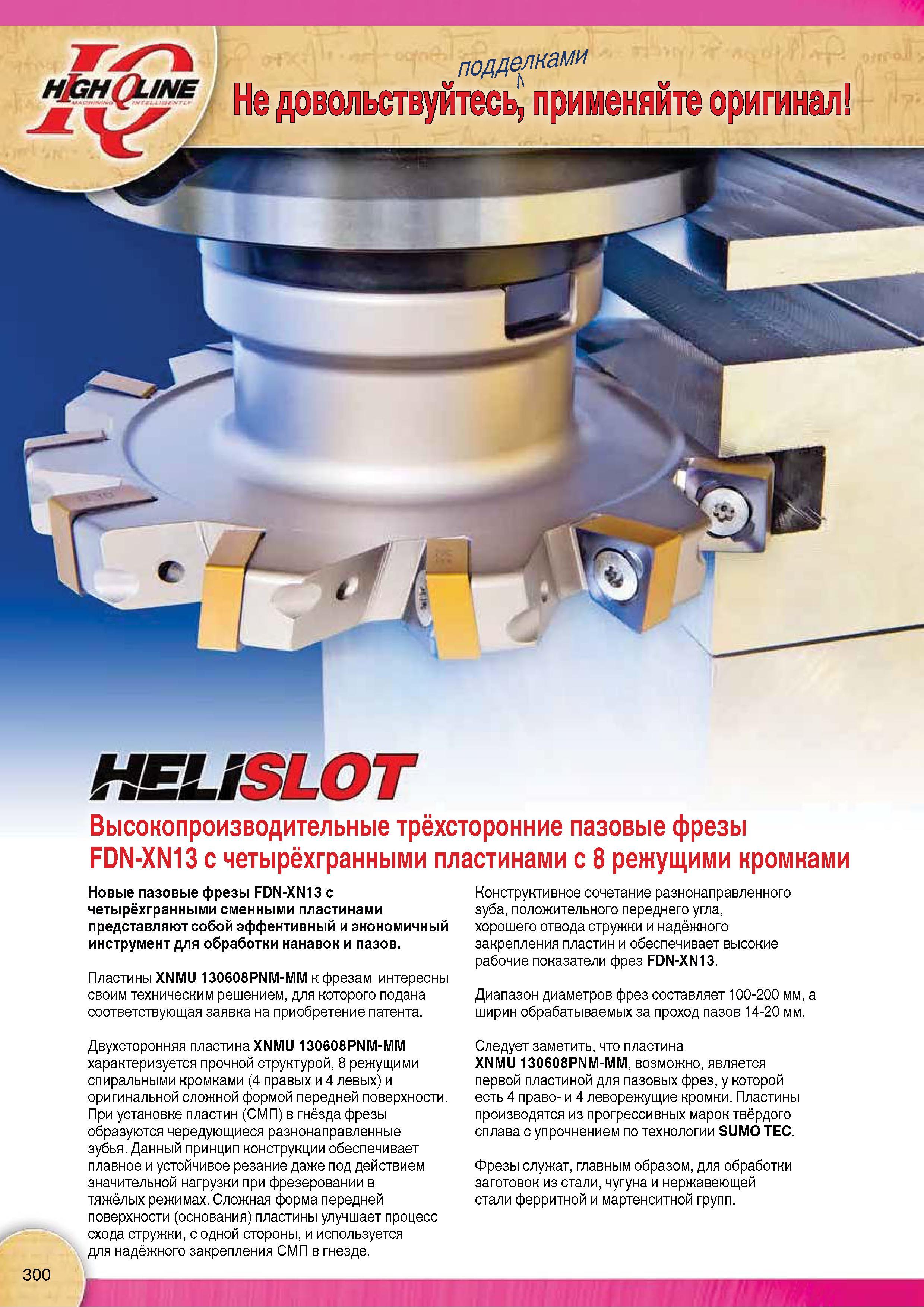

Металлорежущий фрезерный инструмент с СРП Высокопроизводительные трёхсторонние пазовые фрезы Iscar FDN-XN13 с четырёхгранными пластинами с 8 режущими кромками _ Новые пазовые фрезы FDN-XN13 с четырёхгранными сменными пластинами представляют собой эффективный и экономичный инструмент для обработки канавок и пазов. Пластины XNMU 130608PNM-MM к фрезам интересны своим техническим решением, для которого подана соответствующая заявка на приобретение патента. Двухсторонняя пластина XNMU 130608PNM-MM характеризуется прочной структурой, 8 режущими спиральными кромками (4 правых и 4 левых) и оригинальной сложной формой передней поверхности. При установке пластин (СМП) в гнёзда фрезы образуются чередующиеся разнонаправленные зубья. Данный принцип конструкции обеспечивает плавное и устойчивое резание даже под действием значительной нагрузки при фрезеровании в тяжёлых режимах. Сложная форма передней поверхности (основания) пластины улучшает процесс схода стружки, с одной стороны, и используется для надёжного закрепления СМП в гнезде. Конструктивное сочетание разнонаправленного зуба, положительного переднего угла, хорошего отвода стружки и надёжного закрепления пластин и обеспечивает высокие рабочие показатели фрез FDN-XN13. Диапазон диаметров фрез составляет 100-200 мм, а ширин обрабатываемых за проход пазов 14-20 мм. Следует заметить, что пластина XNMU 130608PNM-MM, возможно, является первой пластиной для пазовых фрез, у которой есть 4 право- и 4 леворежущие кромки. Пластины производятся из прогрессивных марок твёрдого сплава с упрочнением по технологии SUMO ТЕС. Фрезы служат, главным образом, для обработки заготовок из стали, чугуна и нержавеющей стали ферритной и мартенситной групп.
