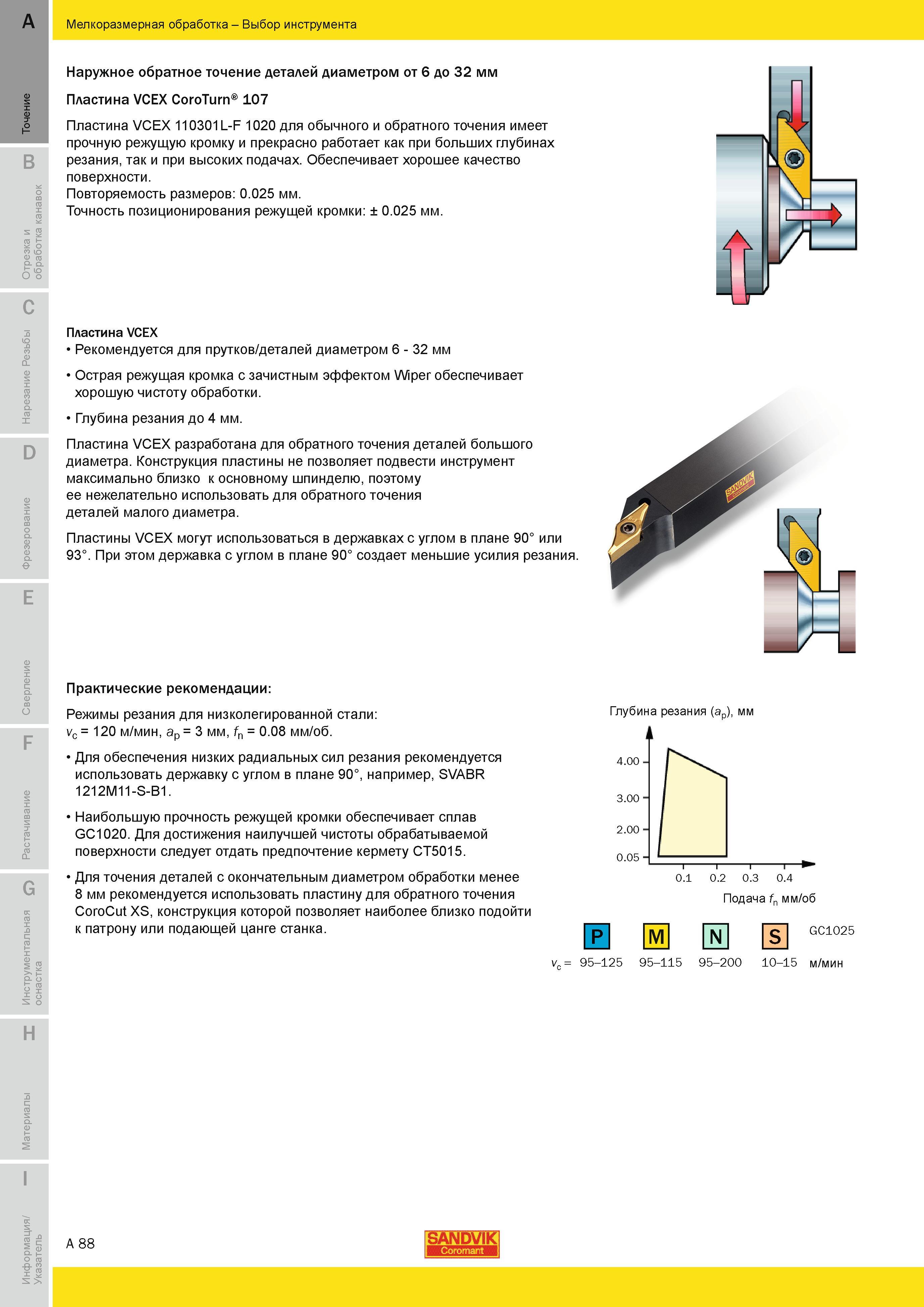

Мелкоразмерная обработка Выбор инструмента Наружное обратное точение деталей диаметром от 6 до 32 мм Пластина VCEX CoroTurn 107 _ Пластина VCEX 110301L-F 1020 для обычного и обратного точения имеет прочную режущую кромку и прекрасно работает как при больших глубинах резания так и при высоких подачах. Обеспечивает хорошее качество поверхности. Повторяемость размеров 0.025 мм. Точность позиционирования режущей кромки 0.025 мм. Пластина VCEX Рекомендуется для прутков деталей диаметром 6 - 32 мм Острая режущая кромка с зачистным эффектом Wiper обеспечивает хорошую чистоту обработки. Глубина резания до 4 мм. Пластина VCEX разработана для обратного точения деталей большого диаметра. Конструкция пластины не позволяет подвести инструмент максимально близко к основному шпинделю поэтому ее нежелательно использовать для обратного точения деталей малого диаметра. Пластины VCEX могут использоваться в державках с углом в плане 90 или 93. При этом державка с углом в плане 90 создает меньшие усилия резания. Практические рекомендации Режимы резания для низколегированной стали vc 120 м/мин ар 3 мм fn 0.08 мм/об. Для обеспечения низких радиальных сил резания рекомендуется использовать державку с углом в плане 90 например SVABR 1212M11-S-B1. Наибольшую прочность режущей кромки обеспечивает сплав GC1020. Для достижения наилучшей чистоты обрабатываемой поверхности следует отдать предпочтение кермету CT5015. Для точения деталей с окончательным диаметром обработки менее 8 мм рекомендуется использовать пластину для обратного точения CoroCut XS конструкция которой позволяет наиболее близко подойти к патрону или подающей цанге станка. Глубина резания (ар) мм 4.00 - 3.00 2.00 0.05 0.2 0.3 0.4 Подача fn мм/об р 0 0 vc 95-125 95-115 95-200 10-15 GC1025 м/мин A 88 SANDVIK Sandvik Coromant
