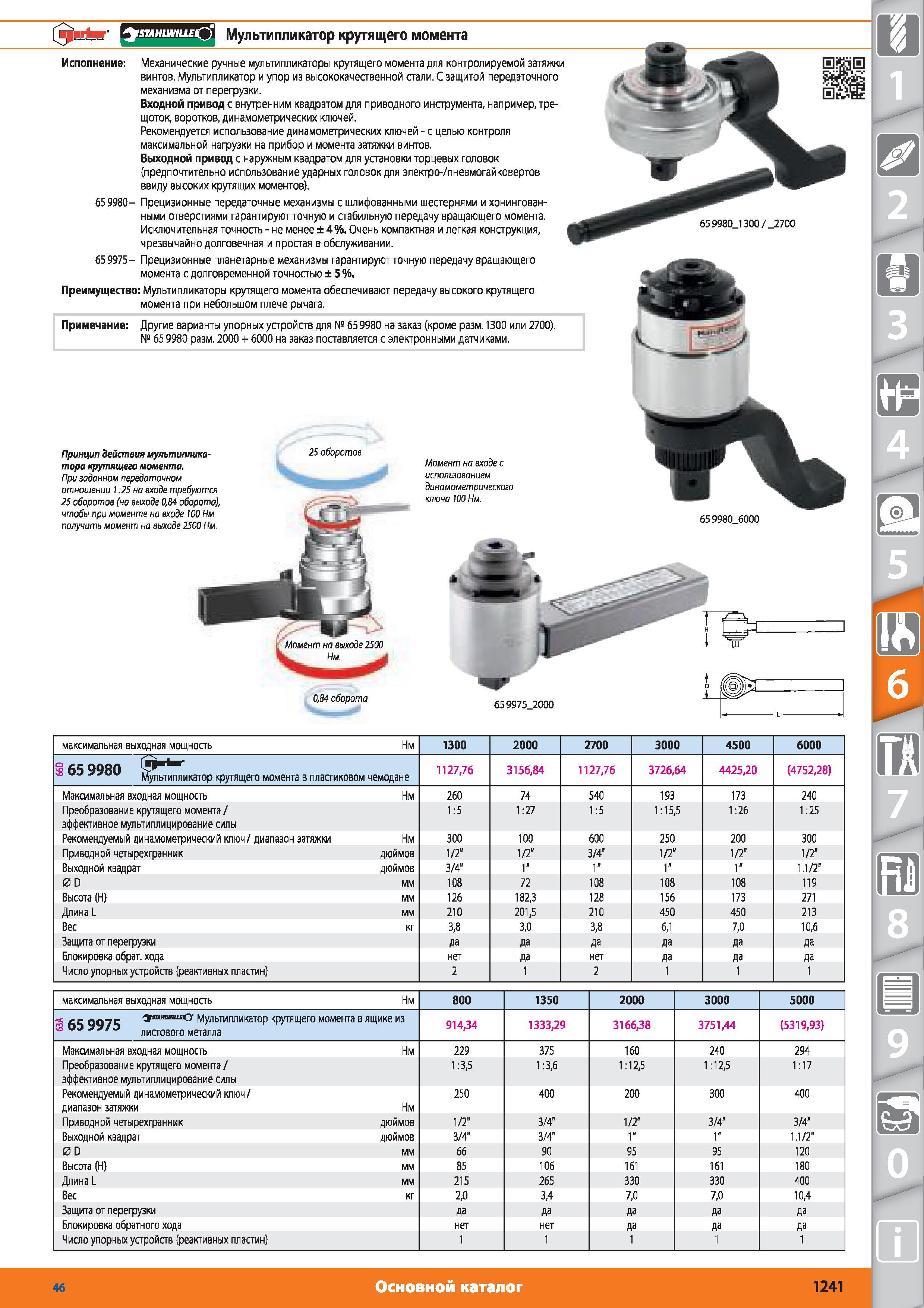

Механические ручные мультипликаторы крутящего момента для контролируемой затяжки винтов от Hoffmann Group Мультипликатор и упор из высококачественной стали. С защитой передаточного механизма от перегрузки. Входной привод с внутренним квадратом для приводного инструмента например трещоток воротков динамометрических ключей. Рекомендуется использование динамометрических ключей с целью контроля максимальной нагрузки на прибор и момента затяжки винтов. Выходной привод с наружным квадратом для установки торцевых головок (предпочтительно использование ударных головок для электро- пневмогайковертов ввиду высоких крутящих моментов). 65 9980- Прецизионные передаточные механизмы с шлифованными шестернями и хонингованными отверстиями гарантируют точную и стабильную передачу вращающего момента. Исключительная точность не менее 4%. Очень компактная и легкая конструкция чрезвычайно долговечная и простая в обслуживании. 65 9975 Прецизионные планетарные механизмы гарантируют точную передачу вращающего момента с долговременной точностью 5%. Преимущество Мультипликаторы крутящего момента обеспечивают передачу высокого крутящего момента при небольшом плече рычага. 65 99801300 2700 Примечание Другие варианты упорных устройств для 659980 на заказ (кроме разм. 1300 или 2700). 65 9980 разм. 2000 + 6000 на заказ поставляется с электронными датчиками. Момент на входе с использованием динамометрического ключа 100 Нм. максимальная выходная мощность Нм 1300 2000 2700 3000 4500 6000 65 9980 Мультипликатор крутящего момента в пластиковом чемодане 112776 315684 112776 372664 442520 (475228) Максимальная входная мощность Нм 260 74 540 193 173 240 Преобразование крутящего момента эффективное мультиплицирование силы 1:5 1:27 1:5 1:155 1:26 1:25 Рекомендуемый динамометрический ключ диапазон затяжки Нм 300 100 600 250 200 300 Приводной четырехгранник дюймов 1/2" 1/2" 3 4' 1/2" 1 2 1 2' Выходной квадрат дюймов 3/4" 1" 1" 1 1.1 2" 0 D мм 108 72 108 108 108 119 Высота (Н) мм 126 1823 128 156 173 271 Длина L мм 210 2015 210 450 450 213 Вес кг 38 30 38 61 70 106 Защита от перегрузки Да Да Да Да Блокировка обрат хода нет Да нет да Число упорных устройств (реактивных пластин) 2 1 2 максимальная выходная мощность Нм 800 1350 2000 3000 5000 65 9975 Мультипликатор крутящего момента в ящике из 91434 133329 316638 375144 (531993) листового металла Максимальная входная мощность Нм 229 375 160 240 294 Преобразование крутящего момента 1:35 1:36 1:125 1:125 1:17 эффективное мультиплицирование силы Рекомендуемый динамометрический ключ диапазон затяжки Нм 250 400 200 300 400 Приводной четырехгранник дюймов 1/2" 3/4" 1 2 3/4" 3 4' Выходной квадрат дюймов 3/4" 3/4" 1" 1" 1.1 2" 0 D мм 66 90 95 95 120 Высота (Н) мм 85 106 161 161 180 Длина L мм 215 265 330 330 400 Вес кг 20 34 70 70 104 Защита от перегрузки да Блокировка обратного хода нет нет да Число упорных устройств (реактивных пластин) Момент на выходе 2500 084 оборота Принцип действия мультипликатора крутящего момента При заданном передаточном отношении 1:25 на входе требуются 25 оборотов (на выходе 084 оборота) чтобы при моменте на входе 100 Нм получить момент на выходе 2500 Нм. 25 оборотов 46 Основной каталог 1241
