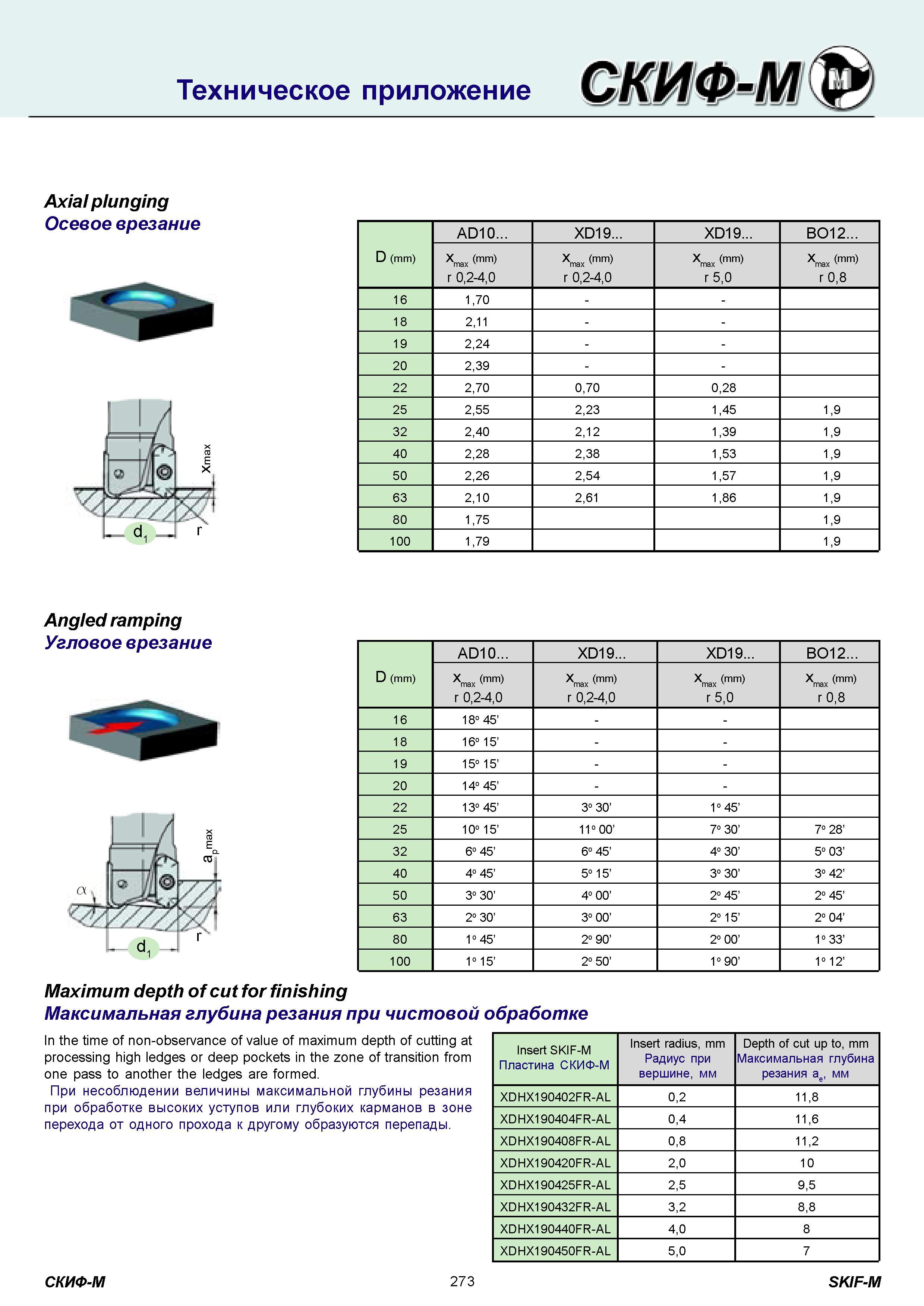

Maximum depth of cut for finishing Максимальная глубина резания при чистовой обработке In the time of non-observance of value of maximum depth of cutting at processing high ledges or deep pockets in the zone of transition from one pass to another the ledges are formed. При несоблюдении величины максимальной глубины резания при обработке высоких уступов или глубоких карманов в зоне перехода от одного прохода к другому образуются перепады. Insert SKIF-M Пластина СКИФ-М Insert radius, mm Радиус при вершине, мм Depth of cut up to, mm Максимальная глубина резания ае, мм XDHX190402FR-AL 0,2 11,8 XDHX190404FR-AL 0,4 11,6 XDHX190408FR-AL 0,8 11,2 XDHX190420FR-AL 2,0 10 XDHX190425FR-AL 2,5 9,5 XDHX190432FR-AL 3,2 8,8 XDHX190440FR-AL 4,0 8 XDHX190450FR-AL 5,0 7 СКИФ-М 273 SKIF-M Техническое приложение Axial plunging Осевое врезание AD10 XD19 XD19 BO12 D (mm) x (mm) max v x (mm) max x (mm) max x (mm) max r 0,2-4,0 r 0,240 r 5,0 r 0,8 16 1,70 18 2,11 19 2,24 20 2,39 22 2,70 0,70 0,28 25 2,55 2,23 1,45 1,9 32 2,40 2,12 1,39 1,9 40 2,28 2,38 1,53 1,9 50 2,26 2,54 1,57 1,9 63 2,10 2,61 1,86 1,9 80 1,75 1,9 100 1,79 1,9 Angled ramping Угловое врезание D (mm) AD10 XD19 XD19 BO12 x (mm) max r 0,2-4,0 x (mm) max r 0,2-4,0 x (mm) max r 5,0 x (mm) max r 0,8 16 18o 45' 18 5' 6o 19 5' 5o 20 14o 45' 22 13o 45' 3o 30' 5' 4 25 5' 0o 0' 0 7o 30' 7o 28' 32 6o 45' 6o 45' 4o 30' 5o 03' 40 4o 45' 5o 15' 3o 30' 3o 42' 50 3o 30' 4o 00' 2o 45' 2o 45' 63 2o 30' 3o 00' 2o 15' 2o 04' 80 5' 4 2o 90' 2o 00' 3' 3 100 1o 15' 2o 50' 0' 9 1o 12'
