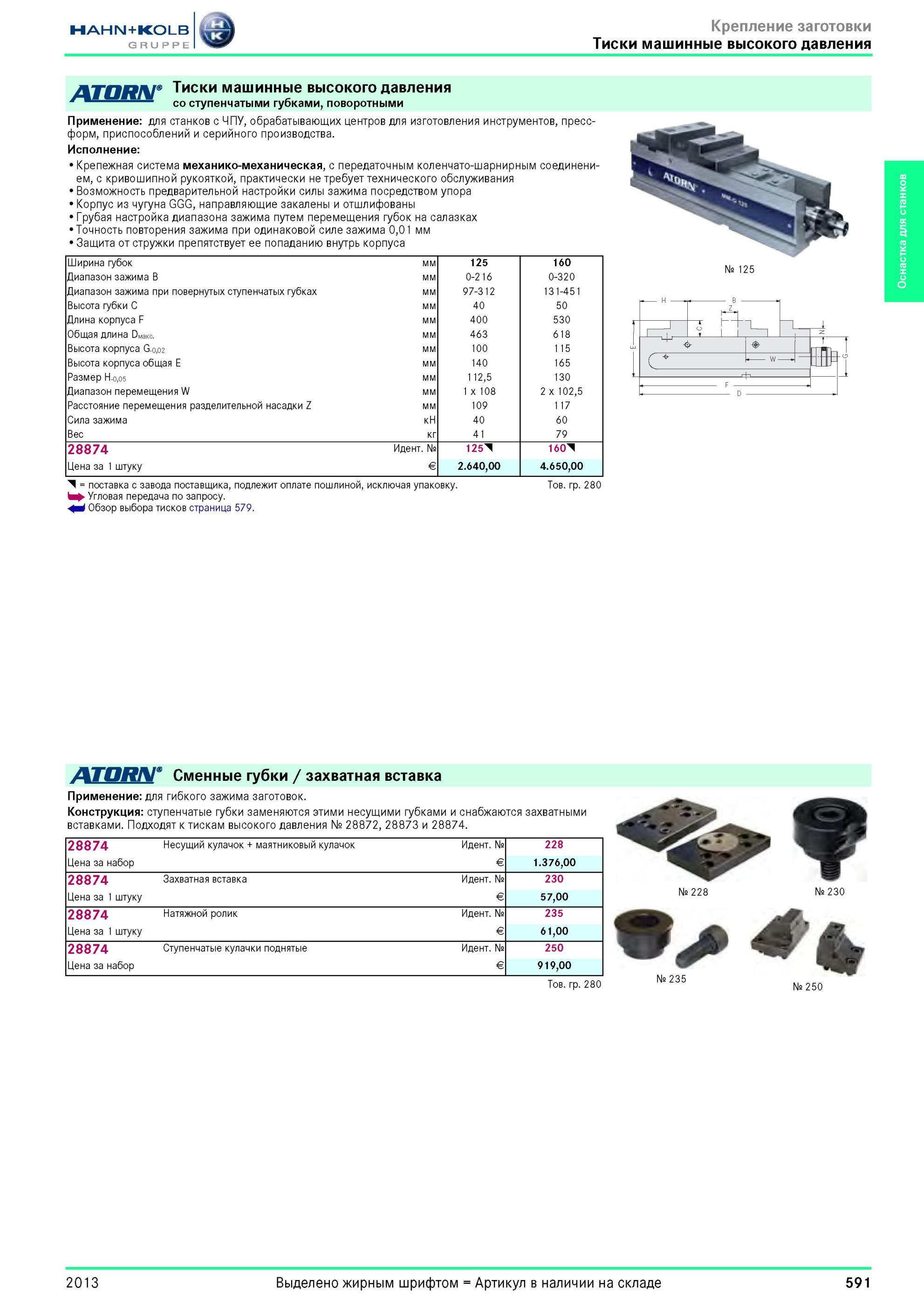

Машинные тиски ATORN Hahn Kolb высокого давления со ступенчатыми поворотными губками для станков с числовым программным управлением и обрабатывающих центров с ЧПУ для изготовления инструментов, пресс-форм, приспособлений и серийного производства. Исполнение Крепежная система механико-механическая, с передаточным коленчато-шарнирным соединением, с кривошипной рукояткой, практически не требует технического обслуживания Возможность предварительной настройки силы зажима посредством упора Корпус из чугуна GGG, направляющие закалены и отшлифованы рубая настройка диапазона зажима путем перемещения губок на салазках Точность повторения зажима при одинаковой силе зажима 0,01 мм Защита от стружки препятствует ее попаданию внутрь корпуса Ширина губок мм 125 160 Диапазон зажима B мм 0-216 0-320 Диапазон зажима при повернутых ступенчатых губках мм 97-312 131-451 Высота губки C мм 40 50 Длина корпуса F мм 400 530 Общая длина Dмакс. мм 463 618 Высота корпуса G-0,02 мм 100 115 Высота корпуса общая E мм 140 165 Размер H-0,05 мм 112,5 130 Диапазон перемещения W мм 1 x108 2 x102,5 Расстояние перемещения разделительной насадки Z мм 109 117 Сила зажима кН 40 60 Вес кг 41 79 28874 Цена за 1 штуку Идентификационный номер № Евро € 125d 2.640,00 160d 4.650,00 d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. h Угловая передача по запросу. i Обзор выбора тисков страница 579. Товарная группа 280 № 125 Сменные губки / захватная вставка Применение для гибкого зажима заготовок. Конструкция ступенчатые губки заменяются этими несущими губками и снабжаются захватными вставками. Подходят к тискам высокого давления № 28872, 28873 и 28874. 28874 Несущий кулачок + маятниковый кулачок Идентификационный номер № 228 Цена за набор Евро € 1.376,00 28874 Захватная вставка Идентификационный номер № 230 Цена за 1 штуку Евро € 57,00 28874 Натяжной ролик Идентификационный номер № 235 Цена за 1 штуку Евро € 61,00 28874 Ступенчатые кулачки поднятые Идентификационный номер № 250 Цена за набор Евро € 919,00 Товарная группа 280 № 235 № 250 2013 591 Оснастка для станков Применение
