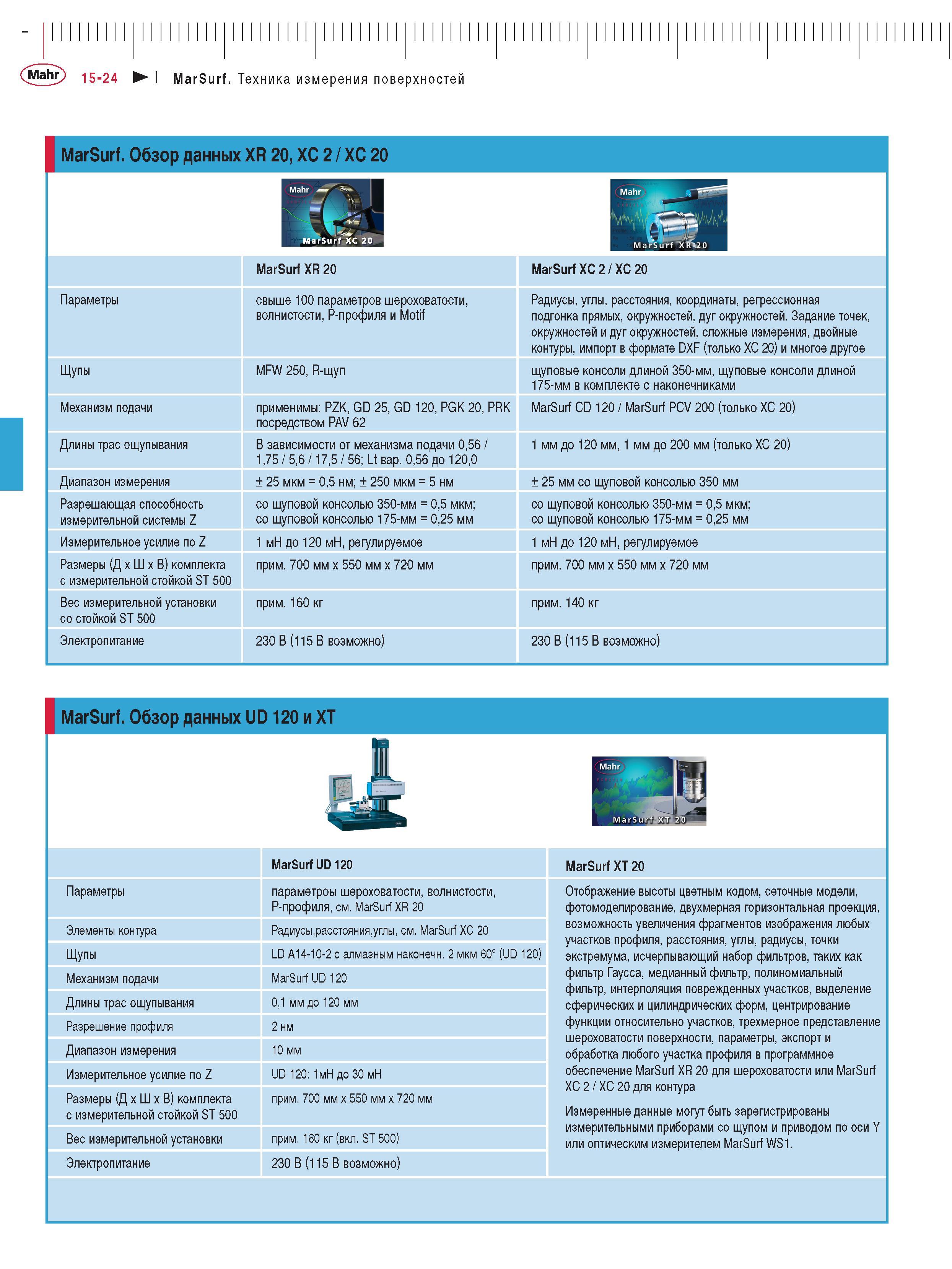

MarSurf Обзор данных XR 20 XC 2 XC 20 иен m MarSurf XR 20 MarSurf XC 2 XC 20 Параметры свыше 100 параметров шероховатости волнистости P-профиля и

MarSurf Обзор данных XR 20 XC 2 XC 20 иен m MarSurf XR 20 MarSurf XC 2 XC 20 Параметры свыше 100 параметров шероховатости волнистости P-профиля и Motif Радиусы углы расстояния координаты регрессионная подгонка прямых окружностей дуг окружностей. Задание точек окружностей и дуг окружностей сложные измерения двойные контуры импорт в формате DXF (только XC 20) и многое другое Щупы MFW 250 R-щуп щуповые консоли длиной 350-мм щуповые консоли длиной 175-мм в комплекте с наконечниками Механизм подачи применимы PZK GD 25 GD 120 PGK 20 PRK посредством PAV 62 В зависимости от механизма подачи 056 175 56 175 56; Lt вар. 056 до 1200 MarSurf CD 120 MarSurf PCV 200 (только XC 20) Длины трас ощупывания 1 мм до 120 мм 1 мм до 200 мм (только XC 20) Диапазон измерения 25 мкм 05 нм; 250 мкм 5 нм 25 мм со щуповой консолью 350 мм Разрешающая способность измерительной системы Z со щуповой консолью 350-мм 05 мкм; со щуповой консолью 175-мм 025 мм со щуповой консолью 350-мм 05 мкм; со щуповой консолью 175-мм 025 мм Измерительное усилие по Z 1 мН до 120 мН регулируемое 1 мН до 120 мН регулируемое Размеры (Д В) комплекта с измерительной стойкой ST 500 прим. 700 мм x 550 мм x 720 мм прим. 700 мм x 550 мм x 720 мм Вес измерительной установки со стойкой ST 500 прим. 160 кг прим. 140 кг Электропитание 230 В (115 В возможно) 230 В (115 В возможно) MarSurf Обзор данных UD 120 и XT 1М MarSurf UD 120 MarSurf XT 20 Параметры параметроы шероховатости волнистости P-профиля см. MarSurf XR 20 Отображение высоты цветным кодом сеточные модели фотомоделирование двухмерная горизонтальная проекция возможность увеличения фрагментов изображения любых участков профиля расстояния углы радиусы точки экстремума исчерпывающий набор фильтров таких как фильтр Гаусса медианный фильтр полиномиальный фильтр интерполяция поврежденных участков выделение сферических и цилиндрических форм центрирование функции относительно участков трехмерное представление шероховатости поверхности параметры экспорт и обработка любого участка профиля в программное обеспечение MarSurf XR 20 для шероховатости или MarSurf XC 2 XC 20 для контура Измеренные данные могут быть зарегистрированы измерительными приборами со щупом и приводом по оси Y или оптическим измерителем MarSurf WS1. Элементы контура Радиусырасстоянияуглы см. MarSurf XC 20 Щупы LD A14-10-2 с алмазным наконечн. 2 мкм 60 (UD 120) Механизм подачи MarSurf UD 120 Длины трас ощупывания 01 мм до 120 мм Разрешение профиля 2 нм Диапазон измерения 10 мм Измерительное усилие по Z UD 120 1мН до 30 мН Размеры (Д В) комплекта с измерительной стойкой ST 500 прим. 700 мм x 550 мм x 720 мм Вес измерительной установки прим. 160 кг (вкл. ST 500) Электропитание 230 В (115 В возможно)
