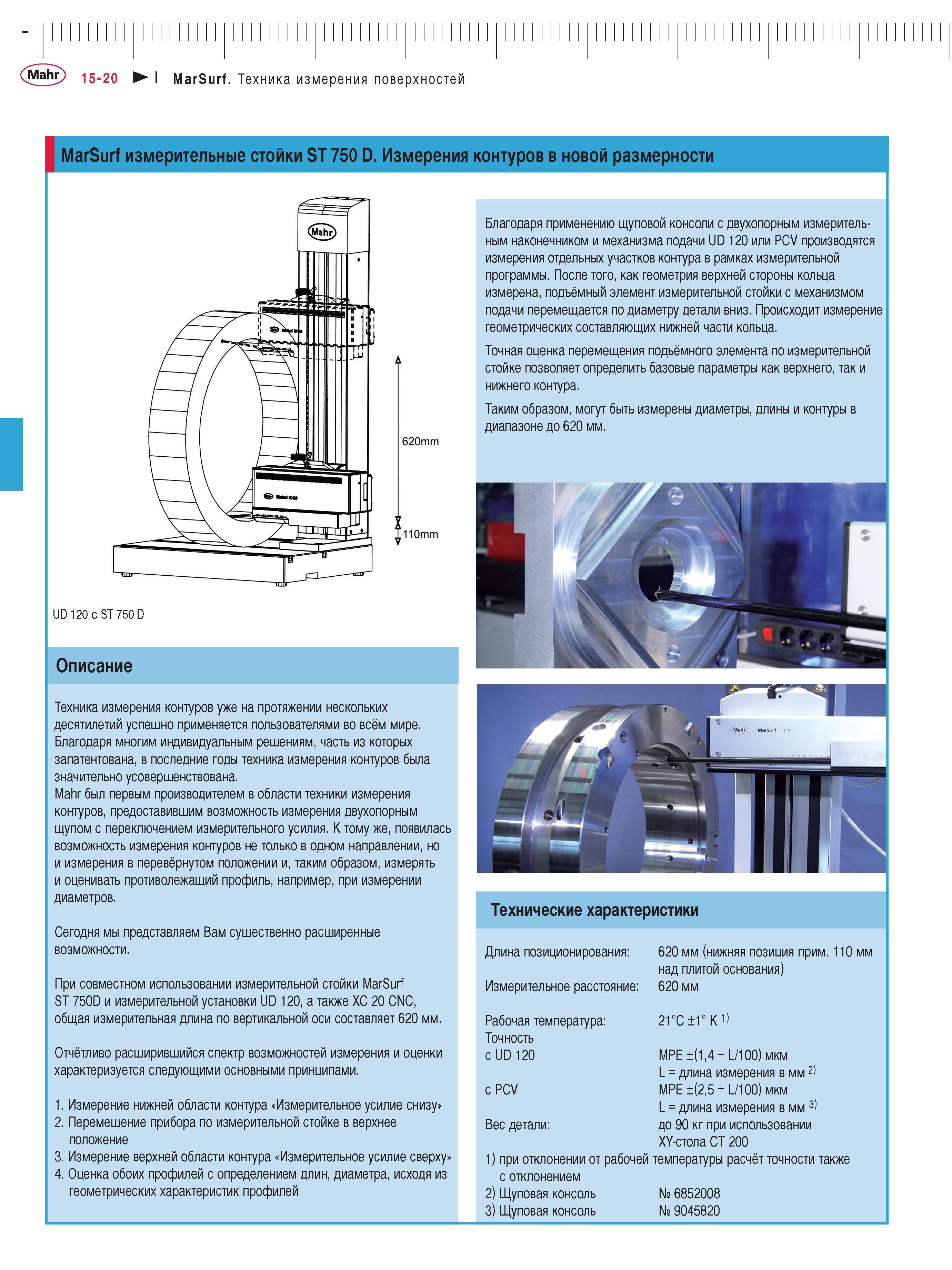

MarSurf измерительные стойки ST 750 D. Измерения контуров в новой размерности UD 120 с ST 750 D Описание Техника измерения контуров уже на протяж

MarSurf измерительные стойки ST 750 D. Измерения контуров в новой размерности UD 120 с ST 750 D Описание Техника измерения контуров уже на протяжении нескольких десятилетий успешно применяется пользователями во всём мире. Благодаря многим индивидуальным решениям часть из которых запатентована в последние годы техника измерения контуров была значительно усовершенствована. Mahr был первым производителем в области техники измерения контуров предоставившим возможность измерения двухопорным щупом с переключением измерительного усилия. К тому же появилась возможность измерения контуров не только в одном направлении но и измерения в перевёрнутом положении и таким образом измерять и оценивать противолежащий профиль например при измерении диаметров. Сегодня мы представляем Вам существенно расширенные возможности. При совместном использовании измерительной стойки MarSurf ST 750D и измерительной установки UD 120 а также XC 20 CNC общая измерительная длина по вертикальной оси составляет 620 мм. Отчётливо расширившийся спектр возможностей измерения и оценки характеризуется следующими основными принципами. 1. Измерение нижней области контура Измерительное усилие снизу 2. Перемещение прибора по измерительной стойке в верхнее положение 3. Измерение верхней области контура Измерительное усилие сверху 4. Оценка обоих профилей с определением длин диаметра исходя из геометрических характеристик профилей Благодаря применению щуповой консоли с двухопорным измерительным наконечником и механизма подачи UD 120 или PCV производятся измерения отдельных участков контура в рамках измерительной программы. После того как геометрия верхней стороны кольца измерена подъёмный элемент измерительной стойки с механизмом подачи перемещается по диаметру детали вниз. Происходит измерение геометрических составляющих нижней части кольца. Точная оценка перемещения подъёмного элемента по измерительной стойке позволяет определить базовые параметры как верхнего так и нижнего контура. Таким образом могут быть измерены диаметры длины и контуры в диапазоне до 620 мм. Технические характеристики Длина позиционирования Измерительное расстояние Рабочая температура Точность с UD 120 с PCV Вес детали 620 мм (нижняя позиция прим. 110 мм над плитой основания) 620 мм 21C 1 K 1) MPE (14 L 100) мкм L длина измерения в мм 2) MPE (25 L 100) мкм L длина измерения в мм 3) до 90 кг при использовании XY-стола CT 200 1) при отклонении от рабочей температуры расчёт точности также с отклонением 2) Щуповая консоль 6852008 3) Щуповая консоль 9045820
