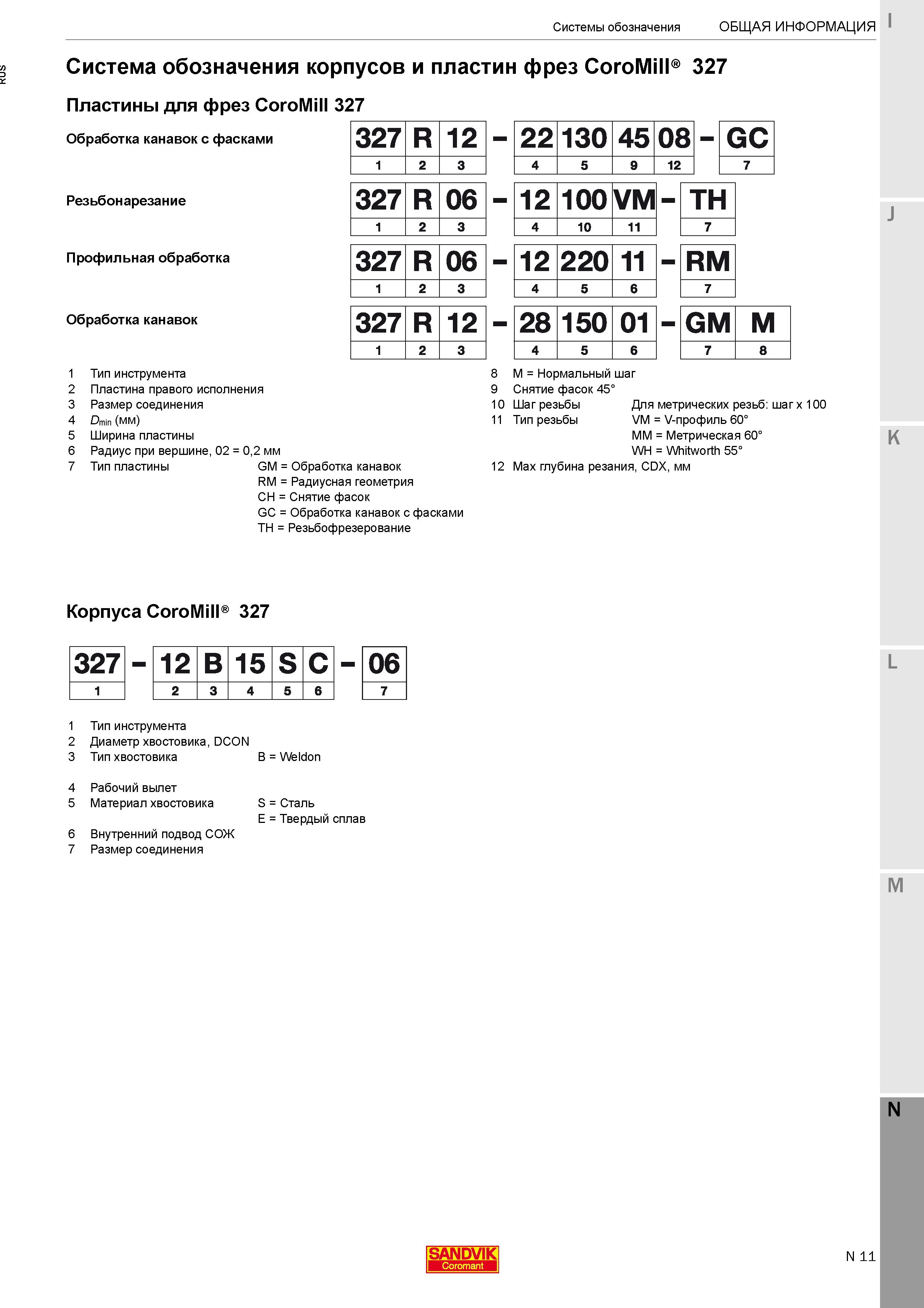

Маркировка фрезерного инструмента по металлу Система обозначения корпусов и пластин фрез Sandvik CoroMill 327 Обработка канавок Резьбофрезерование _ Пластины для фрез CoroMill 327 Обработка канавок с фасками Резьбонарезание Профильная обработка Обработка канавок 327 R 12 - CM CM 130 45 00 о - GC 1 2 3 4 5 9 12 7 327 R 06 - 12 100 VM - TH 1 2 3 4 10 11 7 327 R 06 - CM о CM CM 11 - RM 1 2 3 4 5 6 7 см со R 12 - 00 CM 150 01 - GM M 1 2 3 4 5 6 7 8 1 Тип инструмента 2 Пластина правого исполнения 3 Размер соединения 4 Dmin (мм) 5 Ширина пластины 6 Радиус при вершине, 02 = 0,2 мм 7 Тип пластины GM = Обработка канавок RM = Радиусная геометрия CH = Снятие фасок GC = Обработка канавок с фасками TH = РезьбоФрезерование 8 M = Нормальный шаг 9 Снятие фасок 45° 10 Шаг резьбы Для метрических резьб: шаг х 100 11 Тип резьбы VM = V-профиль 60° MM = Метрическая 60° WH = Whitworth 55° 12 Max глубина резания, CDX, мм Корпуса CoroMill 327 327 1 12 В 15 С/) С 2 3 4 5 6 06 7 1 Тип инструмента 2 Диаметр хвостовика, DCON 3 Тип хвостовика B = Weldon 4 Рабочий вылет 5 Материал хвостовика S = Сталь E = Твердый сплав 6 Внутренний подвод СОЖ 7 Размер соединения SANDVIK Coromant J K L M N N 11 Системы обозначения Общая информация 1
