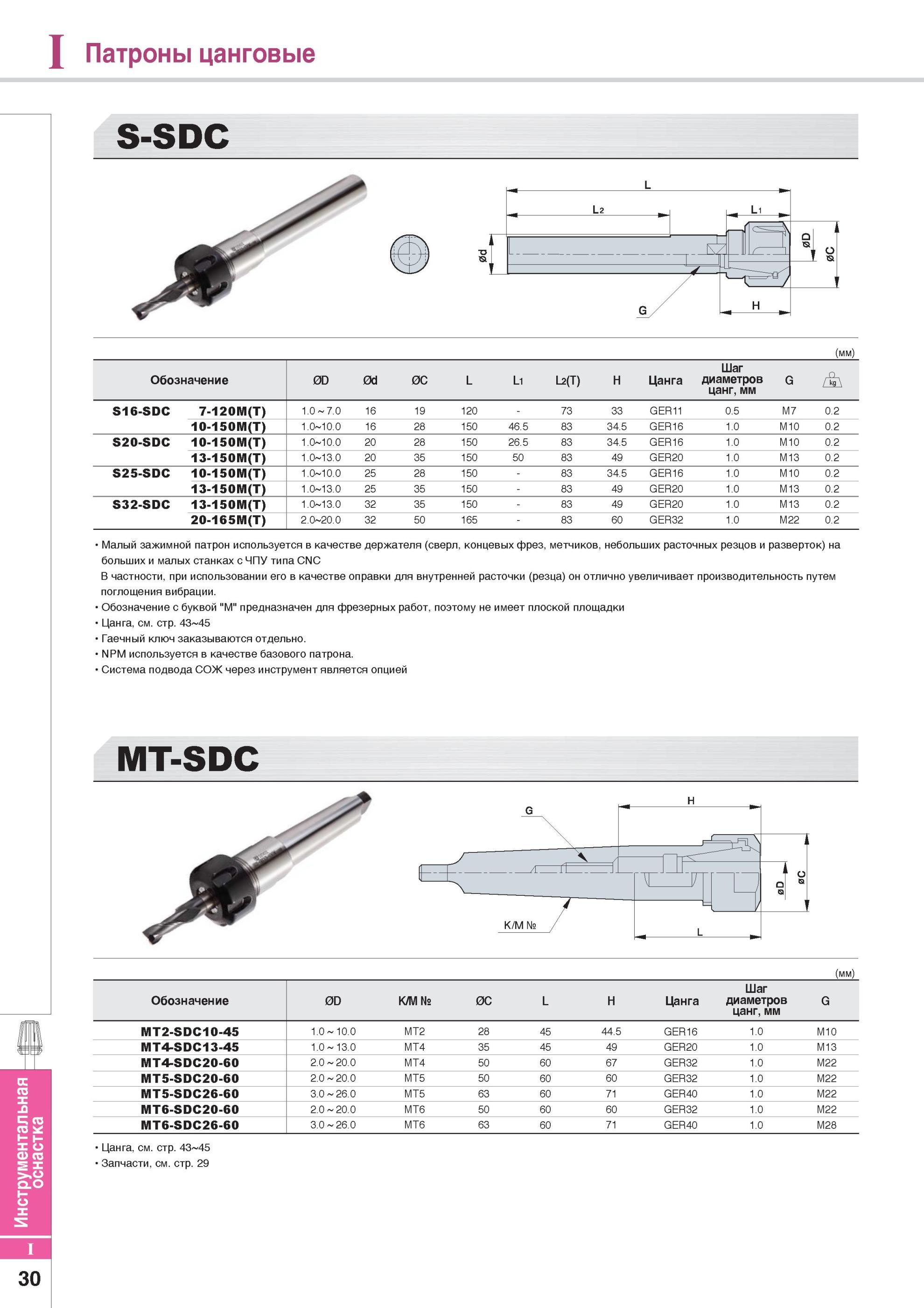

Малый зажимной патрон используется в качестве держателя (сверл, концевых фрез, метчиков, небольших расточных резцов и разверток) на больших и малых станках

Малый зажимной патрон используется в качестве держателя (сверл, концевых фрез, метчиков, небольших расточных резцов и разверток) на больших и малых станках с ЧПУ типа CNC В частности, при использовании его в качестве оправки для внутренней расточки (резца) он отлично увеличивает производительность путем поглощения вибрации. Обозначение с буквой "М" предназначен для фрезерных работ, поэтому не имеет плоской площадки Цанга, см. стр. 43 45 Гаечный ключ заказываются отдельно. NPM используется в качестве базового патрона. Система подвода СОЖ через инструмент является опцией MT-SDC (мм) Обозначение 0D K/M № 0C L H Цанга Шаг диаметров цанг, мм G MT2-SDC10-45 1.0 10.0 MT2 28 45 44.5 GER16 1.0 M10 MT4-SDC13-45 1.0 13.0 MT4 35 45 49 GER20 1.0 M13 MT4-SDC20-60 2.0 20.0 MT4 50 60 67 GER32 1.0 M22 MT5-SDC20-60 2.0 20.0 MT5 50 60 60 GER32 1.0 M22 MT5-SDC26-60 3.0 26.0 MT5 63 60 71 GER40 1.0 M22 MT6-SDC20-60 2.0 20.0 MT6 50 60 60 GER32 1.0 M22 MT6-SDC26-60 3.0 26.0 MT6 63 60 71 GER40 1.0 M28 Цанга, см. стр. 43 45 Запчасти, см. стр. 29 Инструментальная оснастка 30 Вспомогательный инструмент Korloy для металлорежущих станков Патроны цанговые S-SDC (мм) Обозначение 0D 0d 0C L L1 L2(T) H Цанга Шаг диаметров цанг, мм G А S16-SDC 7-120M(T) 1.0 7.0 16 19 120 73 33 GER11 0.5 M7 0.2 10-150M(T) 1.0 10.0 16 28 150 46.5 83 34.5 GER16 1.0 M10 0.2 S20-SDC 10-150M(T) 1.0 10.0 20 28 150 26.5 83 34.5 GER16 1.0 M10 0.2 13-150M(T) 1.0 13.0 20 35 150 50 83 49 GER20 1.0 M13 0.2 S25-SDC 10-150M(T) 1.0 10.0 25 28 150 83 34.5 GER16 1.0 M10 0.2 13-150M(T) 1.0 13.0 25 35 150 83 49 GER20 1.0 M13 0.2 S32-SDC 13-150M(T) 1.0 13.0 32 35 150 83 49 GER20 1.0 M13 0.2 20-165M(T) 2.0 20.0 32 50 165 83 60 GER32 1.0 M22 0.2
