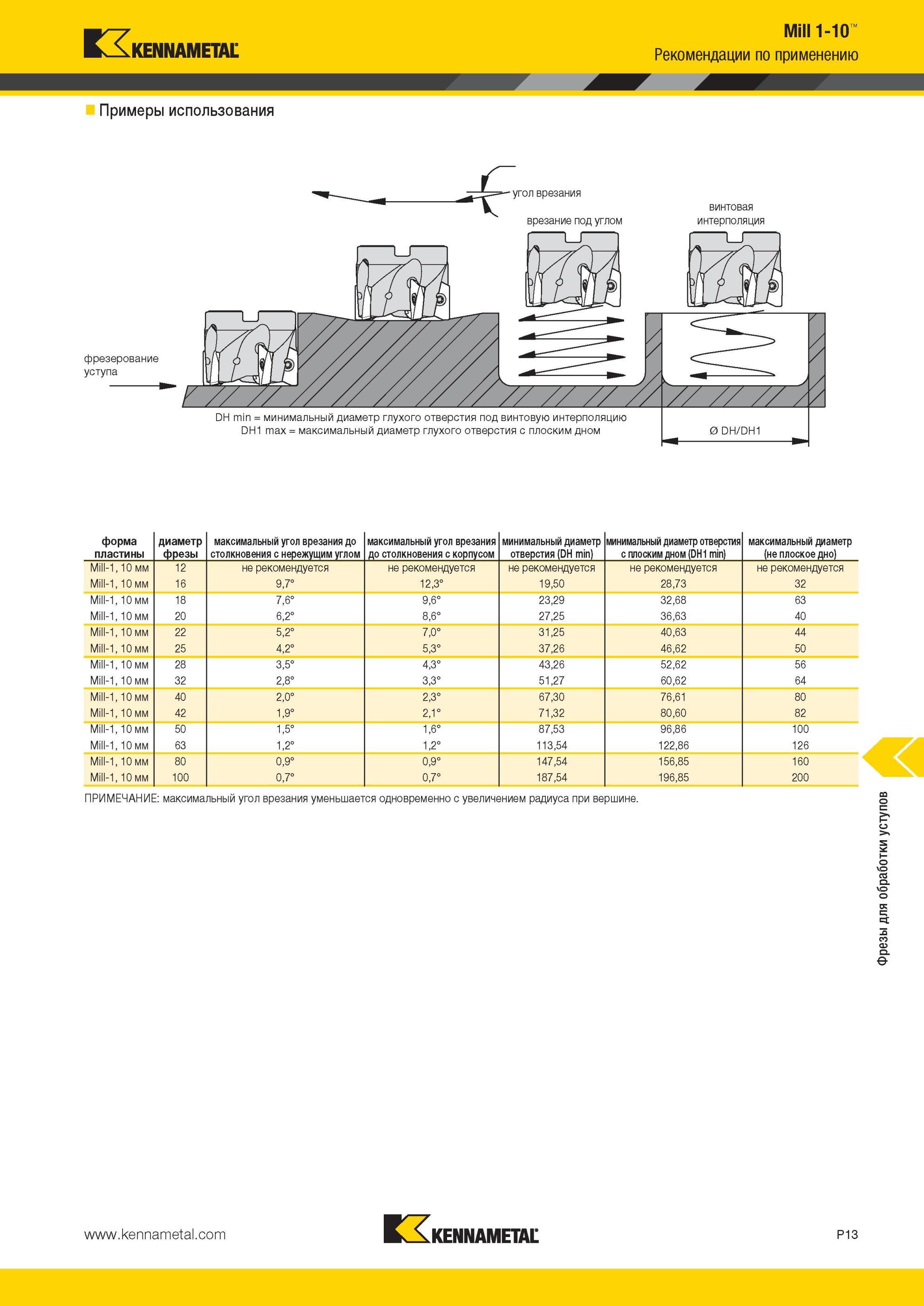

максимальный угол врезания уменьшается одновременно с увеличением радиуса при вершине Примеры использования Mill 1-10 Рекомендации по применению f угол врезания врезание под углом винтовая интерполяция фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DH1 max = максимальный диаметр глухого отверстия с плоским дном форма пластины диаметр фрезы максимальный угол врезания до столкновения с нережущим углом максимальный угол врезания до столкновения с корпусом минимальный диаметр отверстия (DH min) минимальный диаметр отверстия с плоским дном (DH1 min) максимальный диаметр (не плоское дно) Mi l-1, 10 мм 12 не рекомендуется не рекомендуется не рекомендуется не рекомендуется не рекомендуется Mi l-1, 10 мм 16 9,7° 12,3° 19,50 28,73 32 Mi l-1, 10 мм 18 7,6° 9,6° 23,29 32,68 63 Mi l-1, 10 мм 20 6,2° 8,6° 27,25 36,63 40 Mi l-1, 10 мм 22 5,2° 7,0° 31,25 40,63 44 Mi l-1, 10 мм 25 4,2° 5,3° 37,26 46,62 50 Mi l-1, 10 мм 28 3,5° 4,3° 43,26 52,62 56 Mi l-1, 10 мм 32 2,8° 3,3° 51,27 60,62 64 Mi l-1, 10 мм 40 2,0° 2,3° 67,30 76,61 80 Mi l-1, 10 мм 42 1,9° 2,1° 71,32 80,60 82 Mi l-1, 10 мм 50 1,5° 1,6° 87,53 96,86 100 Mi l-1, 10 мм 63 1,2° 1,2° 113,54 122,86 126 Mi l-1, 10 мм 80 0,9° 0,9° 147,54 156,85 160 Mi l-1, 10 мм 100 0,7° 0,7° 187,54 196,85 200 ПРИМЕЧАНИЕ P13 Фрезы для обработки уступов
