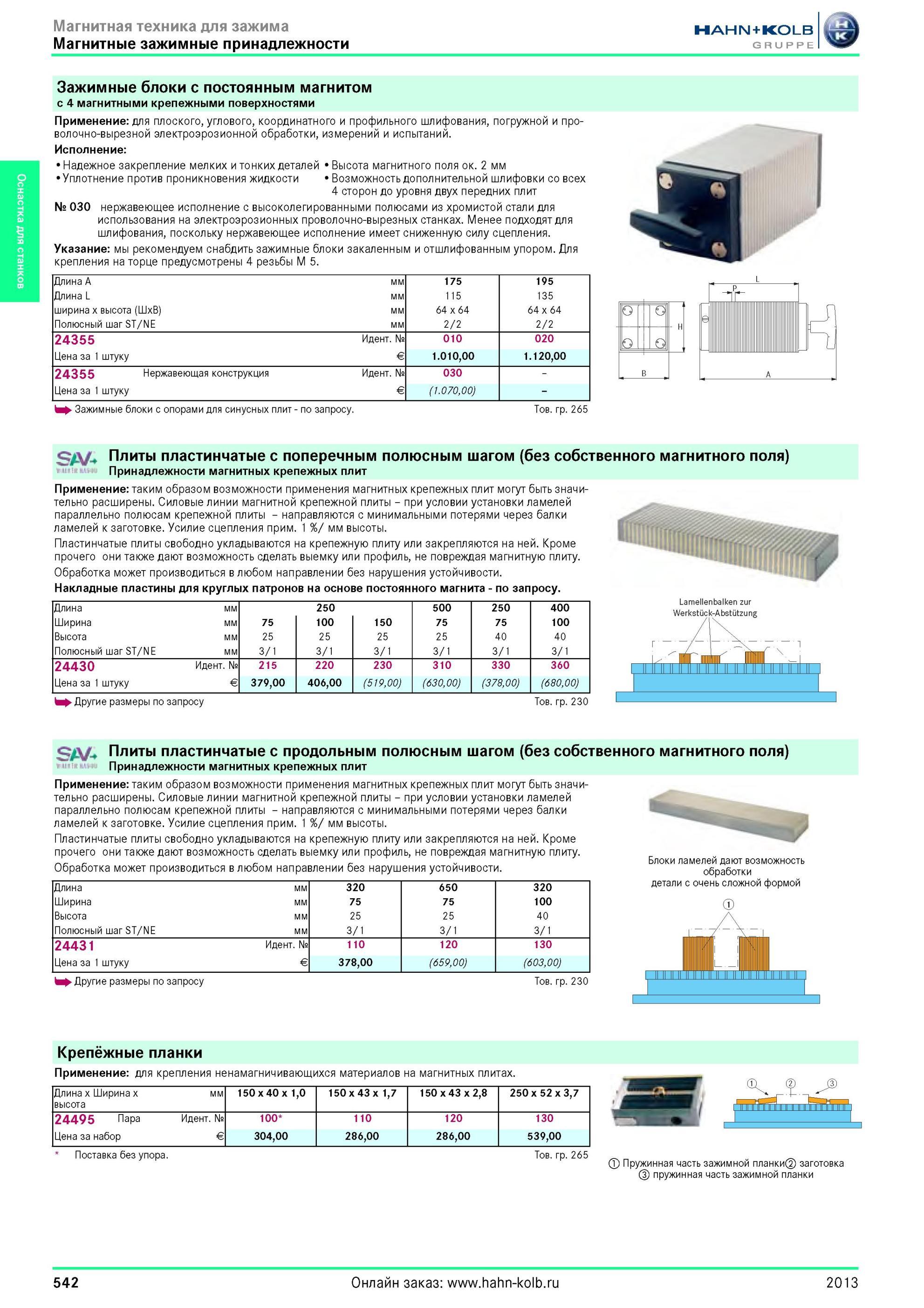

Магнитные зажимные принадлежности от Hahn Kolb Зажимные блоки с постоянным магнитом с 4 магнитными крепежными поверхностями Применение для плоского, углового, координатного и профильного шлифования, погружной и проволочно-вырезной электроэрозионной обработки, измерений и испытаний. Исполнение Надежное закрепление мелких и тонких деталей Высота магнитного поля около 2 мм Уплотнение против проникновения жидкости Возможность дополнительной шлифовки со всех 4 сторон до уровня двух передних плит № 030 нержавеющее исполнение с высоколегированными полюсами из хромистой стали для использования на электроэрозионных проволочно-вырезных станках. Менее подходят для шлифования, поскольку нержавеющее исполнение имеет сниженную силу сцепления. Указание мы рекомендуем снабдить зажимные блоки закаленным и отшлифованным упором. Для крепления на торце предусмотрены 4 резьбы M 5. Длина A мм 175 195 Длина L мм 115 135 ширина x высота (ШхВ) мм 64x64 64x64 Полюсный шаг ST/NE мм 2/2 2/2 24355 Идентификационный номер № 010 020 Цена за 1 штуку Евро € 1.010,00 1.120,00 24355 Нержавеющая конструкция Идентификационный номер № 030 Цена за 1 штуку Евро € (1.070,00) Зажимные блоки с опорами для синусных плит по запросу. Товарная группа 265 Плиты пластинчатые с поперечным полюсным шагом (без собственного магнитного поля) Принадлежности магнитных крепежных плит A Применение таким образом возможности применения магнитных крепежных плит могут быть значительно расширены. Силовые линии магнитной крепежной плиты при условии установки ламелей параллельно полюсам крепежной плиты направляются с минимальными потерями через балки ламелей к заготовке. Усилие сцепления прим. 1 %/ мм высоты. Пластинчатые плиты свободно укладываются на крепежную плиту или закрепляются на ней. Кроме прочего они также дают возможность сделать выемку или профиль, не повреждая магнитную плиту. Обработка может производиться в любом направлении без нарушения устойчивости. Накладные пластины для круглых патронов на основе постоянного магнита по запросу. Длина мм 250 500 250 400 Ширина мм 75 100 150 75 75 100 Высота мм 25 25 25 25 40 40 Полюсный шаг ST/NE мм 3/1 3/1 3/1 3/1 3/1 3/1 24430 Идентификационный номер № 215 220 230 310 330 360 Цена за 1 штуку Евро € 379,00 406,00 (519,00) (630,00) (378,00) (680,00) Lamellenbalken zur Другие размеры по запросу Товарная группа 230 SAA Плиты пластинчатые с продольным полюсным шагом (без собственного магнитного поля) Принадлежности магнитных крепежных плит Применение таким образом возможности применения магнитных крепежных плит могут быть значительно расширены. Силовые линии магнитной крепежной плиты при условии установки ламелей параллельно полюсам крепежной плиты направляются с минимальными потерями через балки ламелей к заготовке. Усилие сцепления прим. 1 %/ мм высоты. Пластинчатые плиты свободно укладываются на крепежную плиту или закрепляются на ней. Кроме прочего они также дают возможность сделать выемку или профиль, не повреждая магнитную плиту. Обработка может производиться в любом направлении без нарушения устойчивости. Длина мм 320 650 320 Ширина мм 75 75 100 Высота мм 25 25 40 Полюсный шаг ST/NE мм 3/1 3/1 3/1 24431 Идентификационный номер № 110 120 130 Цена за 1 штуку Евро € 378,00 (659,00) (603,00) Другие размеры по запросу Товарная группа 230 Блоки ламелей дают возможность обработки детали с очень сложной формой Крепёжные планки Применение для крепления ненамагничивающихся материалов на магнитных плитах. Длина x Ширина x высота мм 150 x 40 x 1,0 150 x 43 x 1,7 150x43x2,8 250x52x3,7 24495 Пара Идентификационный номер № 100 110 120 130 Цена за набор Евро € 304,00 286,00 286,00 539,00 Поставка без упора. Товарная группа 265 1 Пружинная часть зажимной планки заготовка пружинная часть зажимной планки 542 2013
