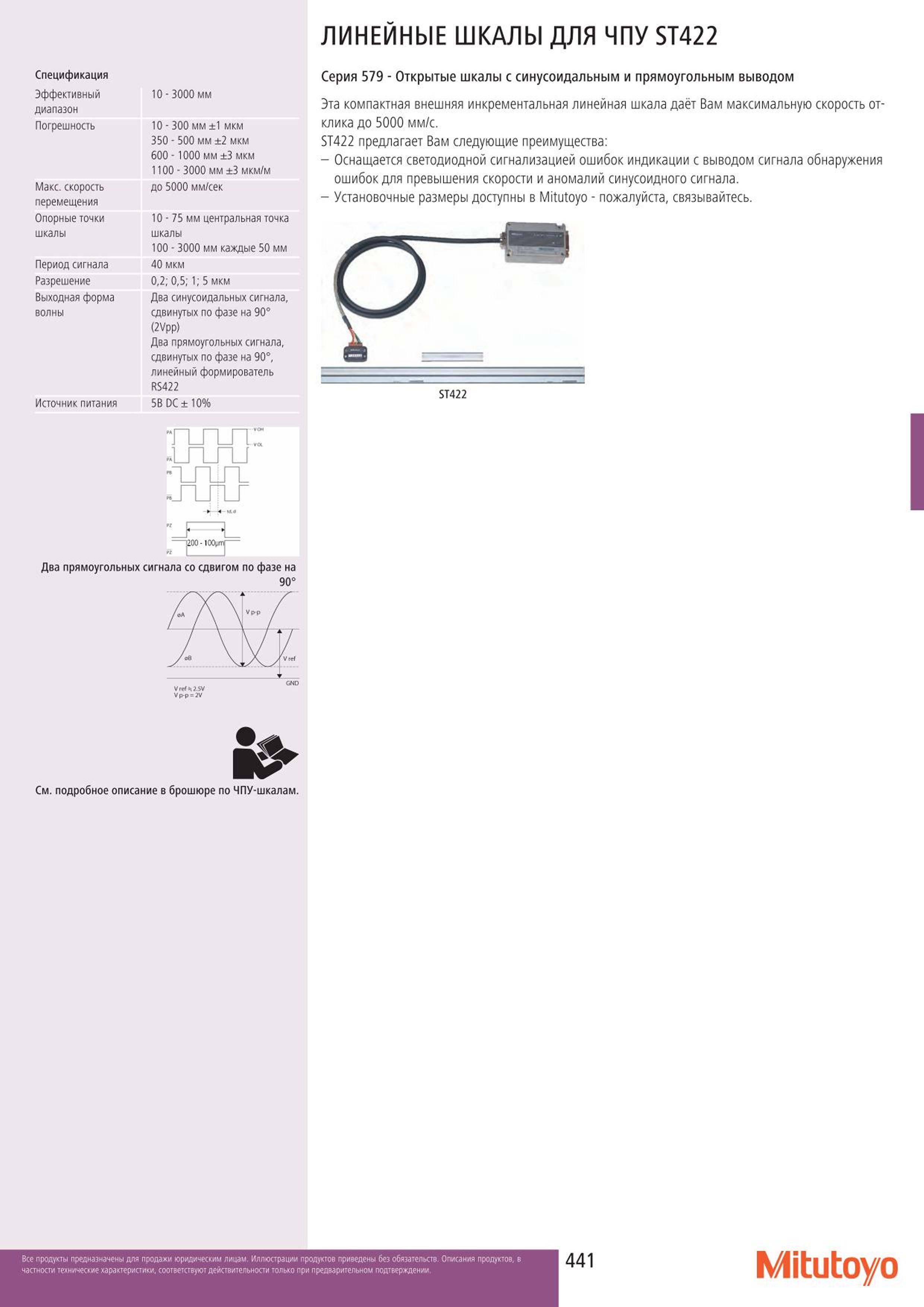

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo ДЛЯ ЧПУ ST422 Спецификация Эффективный диапазон 10 3000 мм Погрешность 10-300 мм 1 мкм 350 500 мм 2 мкм 600 1000 мм 3 мкм 1100 3000 мм 3 мкм м Макс. скорость перемещения до 5000 мм сек Опорные точки шкалы 10-75 мм центральная точка шкалы 100 3000 мм каждые 50 мм Период сигнала 40 мкм Разрешение 02; 05; 1; 5 мкм Выходная форма волны Два синусоидальных сигнала сдвинутых по фазе на 90 (2Vpp) Два прямоугольных сигнала сдвинутых по фазе на 90 линейный формирователь RS422 Источник питания 5В DC 10% тиъгс mru --4-ИЛ "F L 1200-100л Два прямоугольных сигнала со сдвигом по фазе на 90 V р-р 2V См. подробное описание в брошюре по ЧПУ-шкалам. Серия 579 Открытые шкалы с синусоидальным и прямоугольным выводом Эта компактная внешняя инкрементальная линейная шкала даёт Вам максимальную скорость отклика до 5000 мм с. ST422 предлагает Вам следующие преимущества: Оснащается светодиодной сигнализацией ошибок индикации с выводом сигнала обнаружения ошибок для превышения скорости и аномалий синусоидного сигнала. Установочные размеры доступны в Mitutoyo пожалуйста связывайтесь. 441 Mitutoyo
