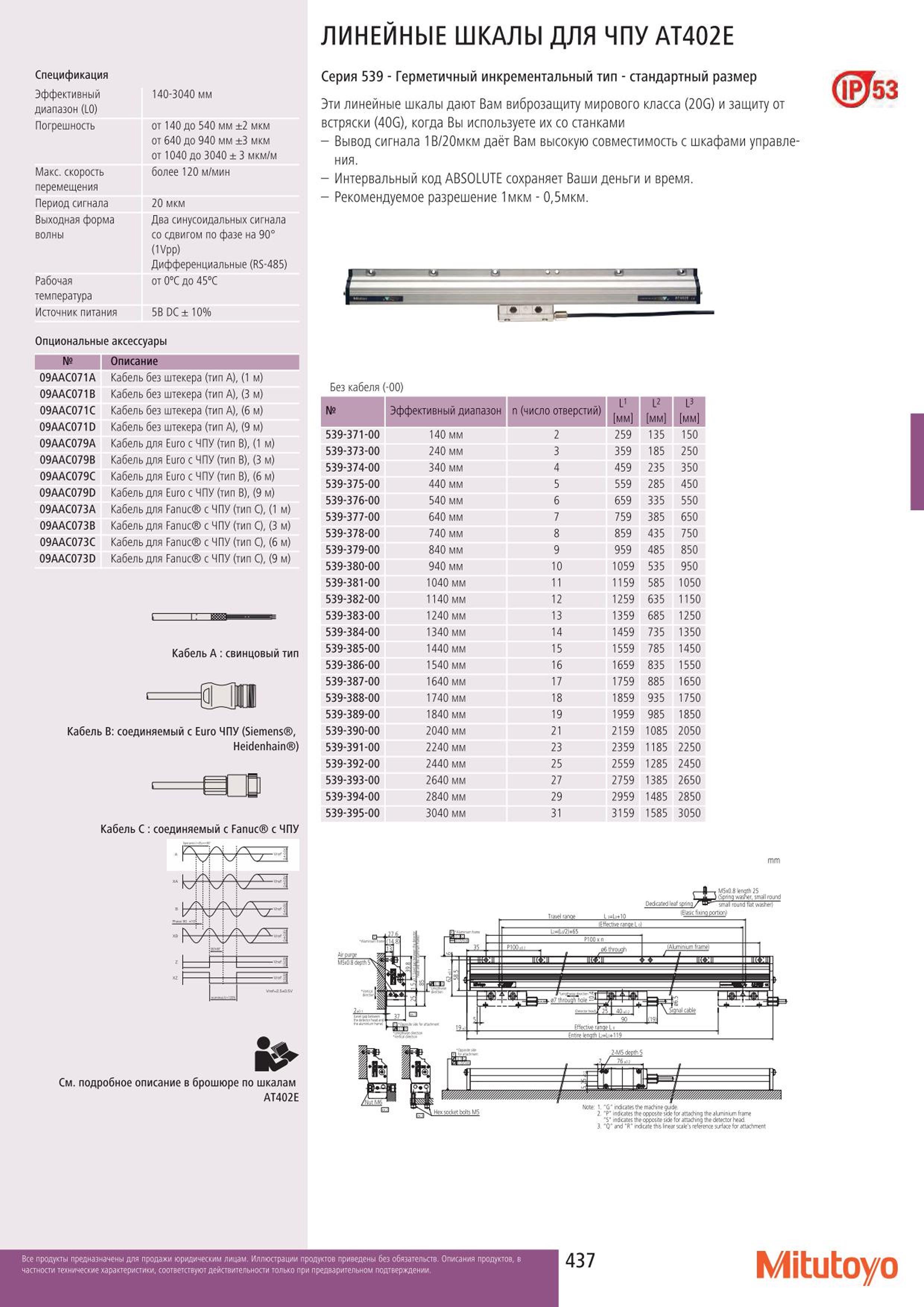

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo ДЛЯ ЧПУ АТ402Е Спецификация Эффективный диапазон (L0) 140-3040 мм Погрешность от 140 до 540 мм 2 мкм от 640 до 940 мм 3 мкм от 1040 до 3040 3 мкм м Макс. скорость перемещения более 120 м мин Период сигнала 20 мкм Выходная форма волны Два синусоидальных сигнала со сдвигом по фазе на 90 (1Vpp) Дифференциальные (RS-485) Рабочая температура от 0С до 45С Источник питания 5В DC 10% Опциональные аксессуары Описание 09ААС071А Кабель без штекера (тип А) (1 м) 09ААС071В Кабель без штекера (тип А) (3 м) 09ААС071С Кабель без штекера (тип А) (6 м) 09ААС071D Кабель без штекера (тип А) (9 м) 09ААС079А Кабель для Euro с ЧПУ (тип В) (1 м) 09ААС079В Кабель для Euro с ЧПУ (тип В) (3 м) 09ААС079С Кабель для Euro с ЧПУ (тип В) (6 м) 09AAC079D Кабель для Euro с ЧПУ (тип В) (9 м) 09ААС073А Кабель для Fanuc с ЧПУ (тип С) (1 м) 09ААС073В Кабель для Fanuc с ЧПУ (тип С) (3 м) 09ААС073С Кабель для Fanuc с ЧПУ (тип С) (6 м) 09AAC073D Кабель для Fanuc с ЧПУ (тип С) (9 м) L жа Кабель А свинцовый тип Кабель В: соединяемый с Euro ЧПУ (Siemens Heidenhain ) Кабель С соединяемый с Fanuc с ЧПУ к j Ч 4 "-Я рУ 1 ) -K N k M ЕЗ 1 i И См. подробное описание в брошюре по шкалам АТ402Е Серия 539 Герметичный инкрементальный тип стандартный размер JJJf Эти линейные шкалы дают Вам виброзащиту мирового класса (20G) и защиту от встряски (40G) когда Вы используете их со станками Вывод сигнала 1В 20мкм даёт Вам высокую совместимость с шкафами управления. Интервальный код ABSOLUTE сохраняет Ваши деньги и время. Рекомендуемое разрешение 1мкм 05мкм. Без кабеля1 -00) Эффективный диапазон п (число отверстий) и мм L2 мм L3 мм 539-371-00 140 мм 2 259 135 150 539-373-00 240 мм 3 359 185 250 539-374-00 340 мм 4 459 235 350 539-375-00 440 мм 5 559 285 450 539-376-00 540 мм 6 659 335 550 539-377-00 640 мм 7 759 385 650 539-378-00 740 мм 8 859 435 750 539-379-00 840 мм 9 959 485 850 539-380-00 940 мм 10 1059 535 950 539-381-00 1040 мм 11 1159 585 1050 539-382-00 1140 мм 12 1259 635 1150 539-383-00 1240 мм 13 1359 685 1250 539-384-00 1340 мм 14 1459 735 1350 539-385-00 1440 мм 15 1559 785 1450 539-386-00 1540 мм 16 1659 835 1550 539-387-00 1640 мм 17 1759 885 1650 539-388-00 1740 мм 18 1859 935 1750 539-389-00 1840 мм 19 1959 985 1850 539-390-00 2040 мм 21 2159 1085 2050 539-391-00 2240 мм 23 2359 1185 2250 539-392-00 2440 мм 25 2559 1285 2450 539-393-00 2640 мм 27 2759 1385 2650 539-394-00 2840 мм 29 2959 1485 2850 539-395-00 3040 мм 31 3159 1585 3050 mm 437 Mitutoyo
