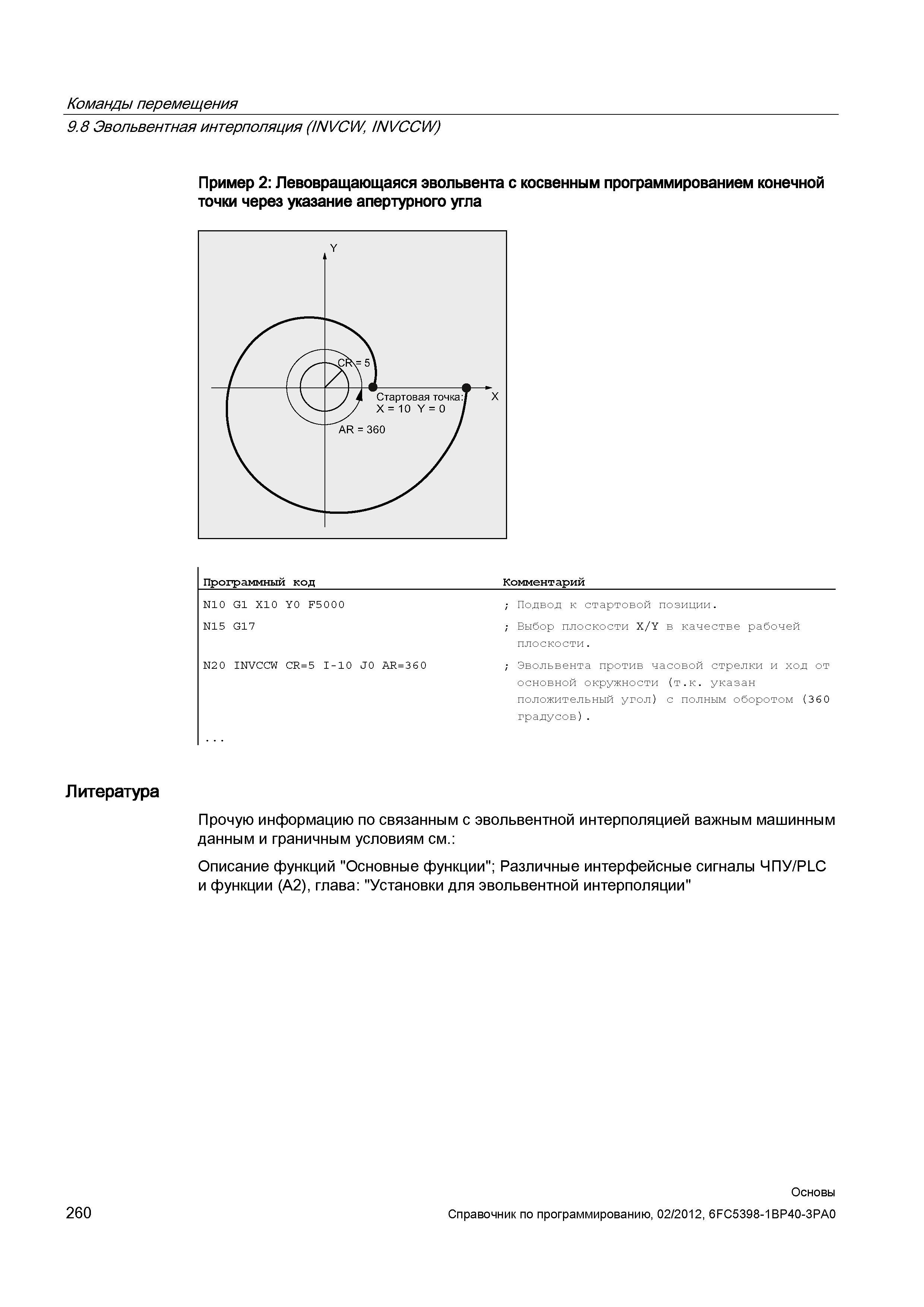

Левовращающаяся эвольвента с косвенным программированием конечной точки через указание апертурного угла Программный код Комментарий N10 G1 X

Левовращающаяся эвольвента с косвенным программированием конечной точки через указание апертурного угла Программный код Комментарий N10 G1 X10 Y0 F5000 Подвод к стартовой позиции. N15 G17 Выбор плоскости X/Y в качестве рабочей плоскости. N20 INVCCW CR5 I-10 J0 AR360 Эвольвента против часовой стрелки и ход от основной окружности ( т к. указан положительный угол) с полным оборотом (360 градусов ). Литература Прочую информацию по связанным с эвольвентной интерполяцией важным машинным данным и граничным условиям см. Описание функций "Основные функции"; Различные интерфейсные сигналы ЧПУ PLC и функции (A2) глава "Установки для эвольвентной интерполяции" 260 Основы Команды перемещения 9.8 Эвольвентная интерполяция (INVCW INVCCW) Пример 2
