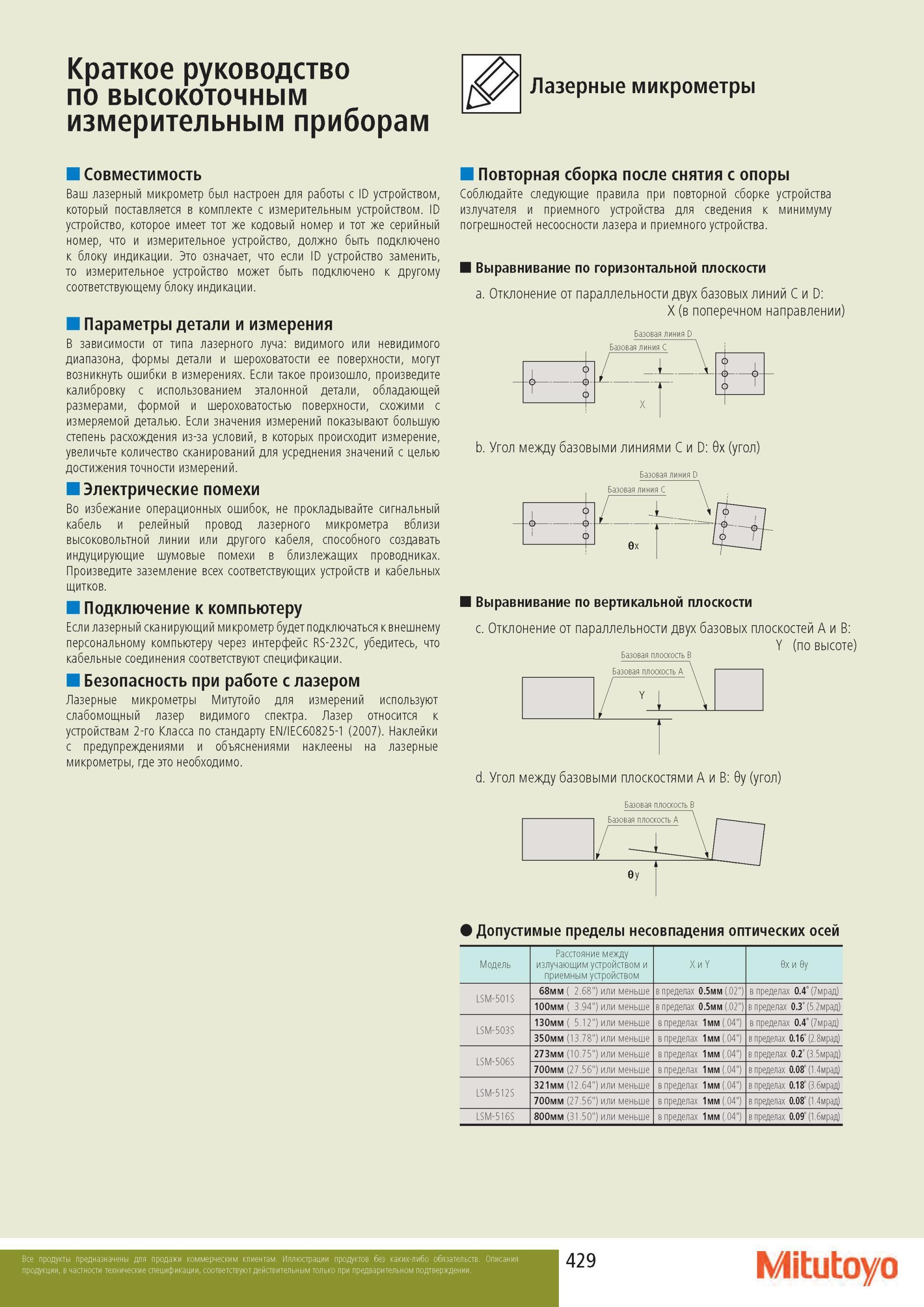

Лазерные микрометры Краткое руководство по высокоточным измерительным приборам Совместимость Ваш лазерный микрометр был настроен для работы с ID устройством, который поставляется в комплекте с измерительным устройством. ID устройство, которое имеет тот же кодовый номер и тот же серийный номер, что и измерительное устройство, должно быть подключено к блоку индикации. означает, что если ID устройство заменить, то измерительное устройство может быть подключено к другому соответствующему блоку индикации. Параметры детали и измерения В зависимости от типа лазерного луча видимого или невидимого диапазона, формы детали и шероховатости ее поверхности, могут возникнуть ошибки в измерениях. Если такое произошло, произведите калибровку с использованием эталонной детали, обладающей размерами, формой и шероховатостью поверхности, схожими с измеряемой деталью. Если значения измерений показывают большую степень расхождения из-за условий, в которых происходит измерение, увеличьте количество сканирований для усреднения значений с целью достижения точности измерений. Электрические помехи Во избежание операционных ошибок, не прокладывайте сигнальный кабель и релейный провод лазерного микрометра вблизи высоковольтной линии или другого кабеля, способного создавать индуцирующие шумовые помехи в близлежащих проводниках. Произведите заземление всех соответствующих устройств и кабельных щитков. Подключение к компьютеру Если лазерный сканирующий микрометр будет подключаться к внешнему персональному компьютеру через интерфейс RS-232C, убедитесь, что кабельные соединения соответствуют спецификации. Безопасность при работе с лазером Лазерные микрометры Митутойо для измерений используют слабомощный лазер видимого спектра. Лазер относится к устройствам 2-го Класса по стандарту EN/IEC60825-1 (2007). Наклейки с предупреждениями и объяснениями наклеены на лазерные микрометры, где это необходимо. Повторная сборка после снятия с опоры Соблюдайте следующие правила при повторной сборке устройства излучателя и приемного устройства для сведения к минимуму погрешностей несоосности лазера и приемного устройства. Выравнивание по горизонтальной плоскости a. Отклонение от параллельности двух базовых линий C и D X (в поперечном направлении) Базовая линия D 1 1 11 b. Угол между базовыми линиями C и D 0х (угол) Базовая линия D Базовая линия C ex Выравнивание по вертикальной плоскости с. Отклонение от параллельности двух базовых плоскостей A и B Y (по высоте) Базовая плоскость B Базовая плоскость A d. Угол между базовыми плоскостями A и B 0у (угол) Базовая плоскость B Базовая плоскость A X Допустимые пределы несовпадения оптических осей Модель Расстояние между излучающим устройством и приемным устройством X Y 0х и 0у LSM-501S 68мм ( 2.68") или меньше в пределах 0.5мм (.02") в пределах 0.4° (7мрад) 100мм ( 3.94") или меньше в пределах 0.5мм (.02") в пределах 0.3° (5.2мрад) LSM-503S 130мм ( 5.12") или меньше в пределах 1мм (.04") в пределах 0.4° (7мрад) 350мм (13.78") или меньше в пределах 1мм (.04") в пределах 0.16° (2.8мрад) LSM-506S 273мм (10.75") или меньше в пределах 1мм (.04") в пределах 0.2° (3.5мрад) 700мм (27.56") или меньше в пределах 1мм (.04") в пределах 0.08° (1.4мрад) LSM-512S 321мм (12.64") или меньше в пределах 1мм (.04") в пределах 0.18° (3.6мрад) 700мм (27.56") или меньше в пределах 1мм (.04") в пределах 0.08° (1.4мрад) LSM-516S 800мм (31.50") или меньше в пределах 1мм (.04") в пределах 0.09° (1.6мрад) Mitutoyo
