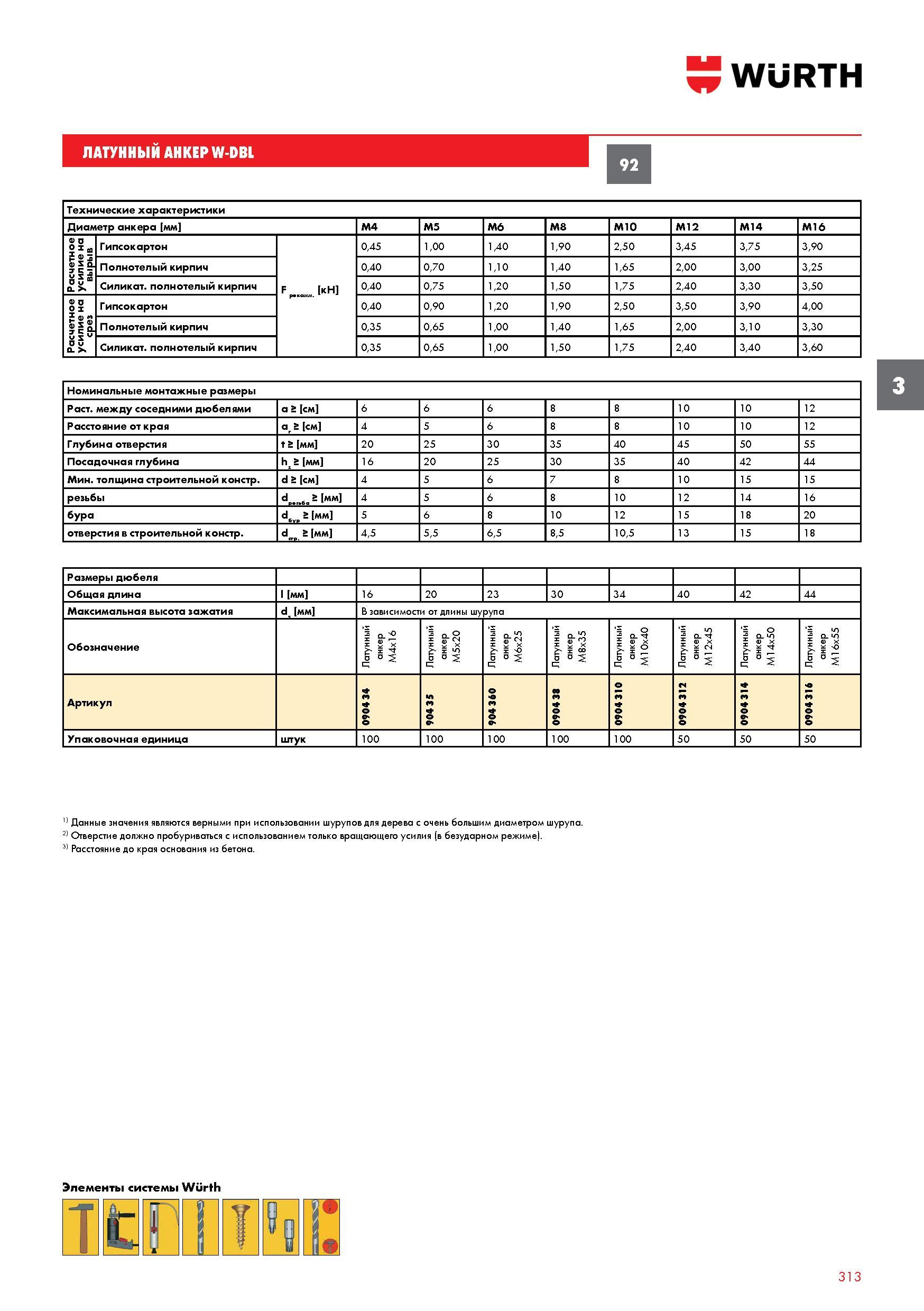

ЛАТУННЫЙ АНКЕР WURTH W-DBL 92 Технические характеристики Диаметр анкера мм М4 М5 М6 М8 М10 М12 М14 М16 Расчетное усилие на вырыв Гипсокартон

ЛАТУННЫЙ АНКЕР WURTH W-DBL 92 Технические характеристики Диаметр анкера мм М4 М5 М6 М8 М10 М12 М14 М16 Расчетное усилие на вырыв Гипсокартон F кН 0,45 1,00 1,40 1,90 2,50 3,45 3,75 3,90 Полнотелый кирпич 0,40 0,70 1,10 1,40 1,65 2,00 3,00 3,25 Силикатный полнотелый кирпич 0,40 0,75 1,20 1,50 1,75 2,40 3,30 3,50 Расчетное усилие на срез Гипсокартон 0,40 0,90 1,20 1,90 2,50 3,50 3,90 4,00 Полнотелый кирпич 0,35 0,65 1,00 1,40 1,65 2,00 3,10 3,30 Силикатный полнотелый кирпич 0,35 0,65 1,00 1,50 1,75 2,40 3,40 3,60 Номинальные монтажные размеры Раст. между соседними дюбелями а 5 см 6 6 6 8 8 10 10 12 Расстояние от края аг 5 см 4 5 6 8 8 10 10 12 Глубина отверстия t 5 мм 20 25 30 35 40 45 50 55 Посадочная глубина hs 5 мм 16 20 25 30 35 40 42 44 Мин. толщина строительной констр. d 5 см 4 5 6 7 8 10 15 15 резьбы d ,.** 5 мм 4 5 6 8 10 12 14 16 бура d.y 5 мм 5 6 8 10 12 15 18 20 отверстия в строительной констр. d 5 мм 4,5 5,5 6,5 8,5 10,5 13 15 18 3 Размеры дюбеля Общая длина l мм 16 20 23 30 34 40 42 44 Максимальная высота зажатия d мм В зависимости от длины шу рупа Обозначение 1 1 8- 8 fig 8- lii £ 8- 3 Н * 8- 1 £ 5 S’ 1J £ 5 5 О £ И- £ 5 £ 8- И- £ 5 Артикул ч S 14 о 14 о 14 <4 <4 14 Упаковочная единица штук 100 100 100 100 100 50 50 50 1) Данные значения являются верными при использовании шурупов для дерева с очень большим диаметром шурупа. 2) Отверстие должно пробуриваться с использованием только вращающего усилия (в безударном режиме). 3) Расстояние до края основания из бетона. Элементы системы Wurth 313
