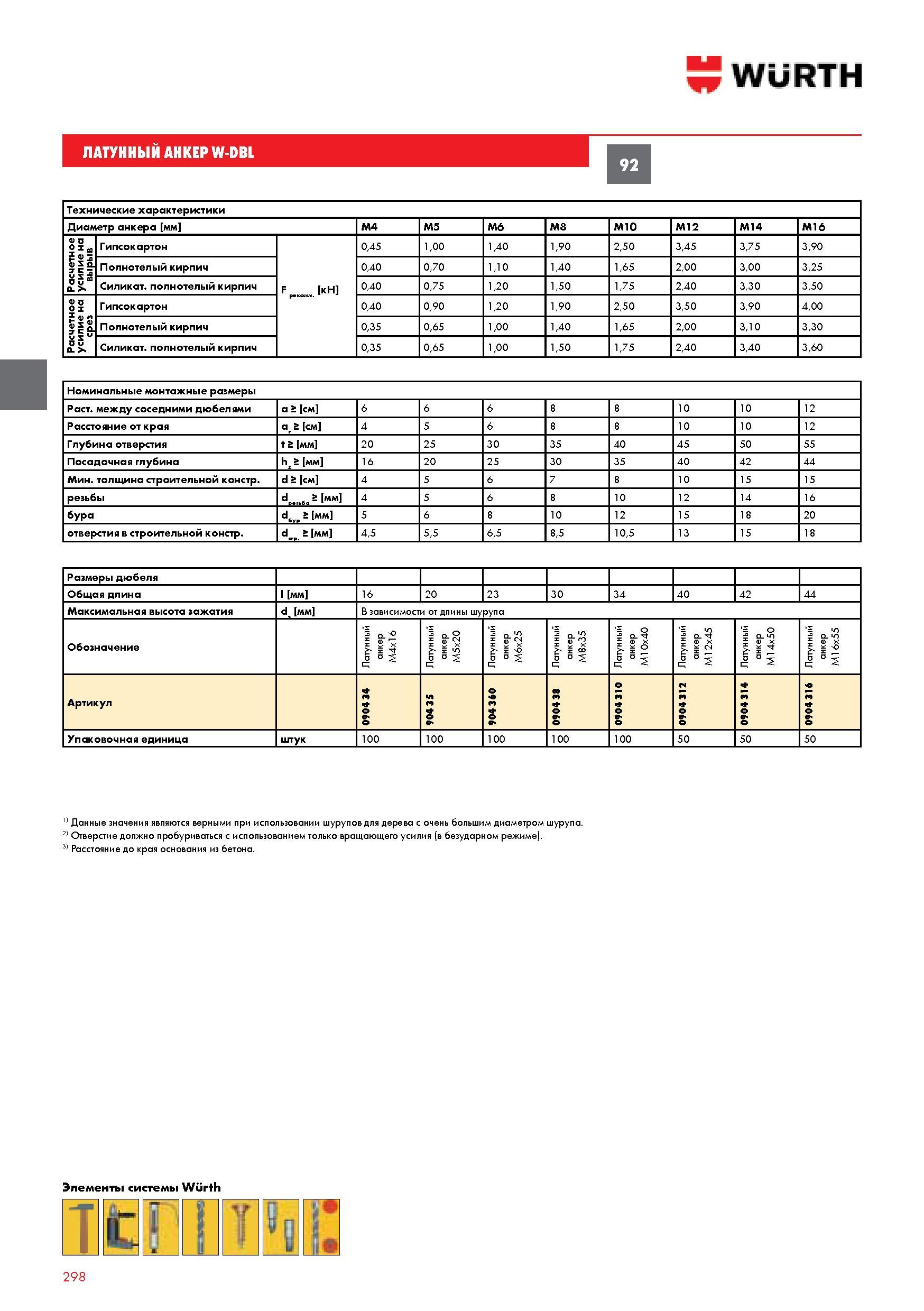

ЛАТУННЫЙ АНКЕР W-DBL WURTH 92 Технические характеристики Диаметр анкера мм М4 М5 М6 М8 М10 М12 М14 М16 Расчетное усилие на вырыв Гипсокартон F кН 045 Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 298 0298 Lab2u

ЛАТУННЫЙ АНКЕР W-DBL WURTH 92 Технические характеристики Диаметр анкера мм М4 М5 М6 М8 М10 М12 М14 М16 Расчетное усилие на вырыв Гипсокартон F кН 045 100 140 190 250 345 375 390 Полнотелый кирпич 040 070 110 140 165 200 300 325 Силикат. полнотелый кирпич 040 075 120 150 175 240 330 350 Расчетное усилие на срез Гипсокартон 040 090 120 190 250 350 390 400 Полнотелый кирпич 035 065 100 140 165 200 310 330 Силикат. полнотелый кирпич 035 065 100 150 175 240 340 360 Номинальные монтажные размеры Раст. между соседними дюбелями а 5 см 6 6 6 8 8 10 10 12 Расстояние от края аг 5 см 4 5 6 8 8 10 10 12 Глубина отверстия t 5 мм 20 25 30 35 40 45 50 55 Посадочная глубина hs 5 мм 16 20 25 30 35 40 42 44 Минимальная толщина строительной констр. d 5 см 4 5 6 7 8 10 15 15 резьбы d . 5 мм 4 5 6 8 10 12 14 16 бура d.y 5 мм 5 6 8 10 12 15 18 20 отверстия в строительной констр. d 5 мм 45 55 65 85 105 13 15 18 Размеры дюбеля Общая длина мм 16 20 23 30 34 40 42 44 Максимальная высота зажатия d мм В зависимости от длины шу рупа Обозначение 1 1 8- 8 fig 8- lii 8- 3 Н 8- 1 5 S 1J 5 5 О И- 5 8- И- 5 Артикул S 14 о 14 о 14 4 4 14 Упаковочная единица штук 100 100 100 100 100 50 50 50 ) Данные значения являются верными при использовании шурупов для дерева с очень большим диаметром шурупа. 2) Отверстие должно пробуриваться с использованием только вращающего усилия (в безударном режиме). 3) Расстояние до края основания из бетона. Элементы системы Wurth 298
