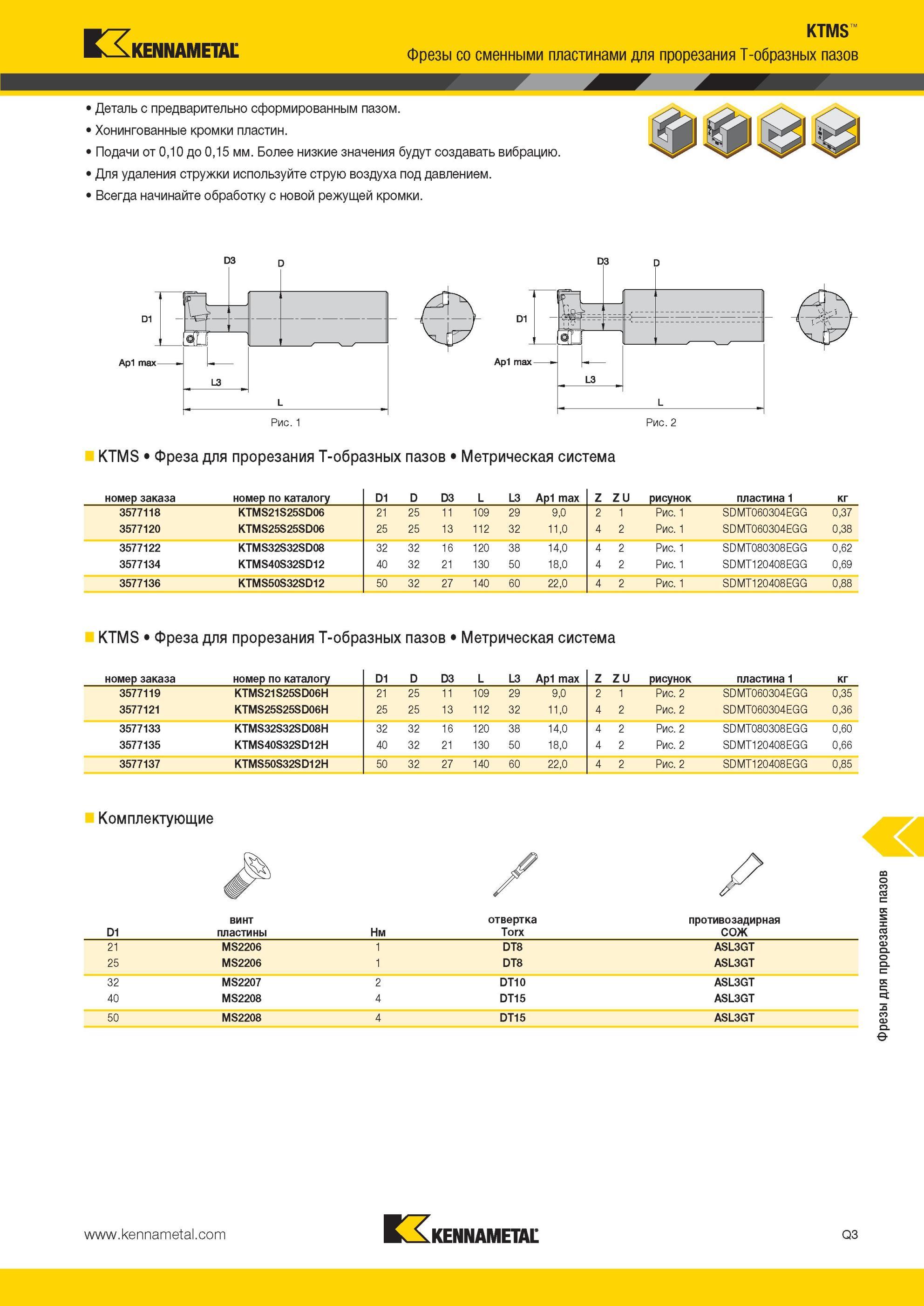

KTMS Фрезы Kennametal со сменными пластинами для прорезания Т-образных пазов Деталь с предварительно сформированным пазом Хонингованные кромки пластин Подачи от 0,10 до 0,15 мм. Более низкие значения будут создавать вибрацию Для удаления стружки используйте струю воздуха под давлением Всегда начинайте обработку с новой режущей кромки. Ар1 max D3 D1 Ар1 тах- L V С 1 Ы-А- I - U L3 L Рис Рис. 2 KTMS Фреза для прорезания Т-образных пазов Метрическая система номер заказа номер по каталогу D1 D D3 L L3 Ap1 max Z Z U рисунок пластина 1 кг 3577118 KTMS21S25SD06 21 25 11 109 29 9,0 2 1 Рис SDMT060304EGG 0,37 3577120 KTMS25S25SD06 25 25 13 112 32 11,0 4 2 Рис SDMT060304EGG 0,38 3577122 KTMS32S32SD08 32 32 16 120 38 14,0 4 2 Рис SDMT080308EGG 0,62 3577134 KTMS40S32SD12 40 32 21 130 50 18,0 4 2 Рис SDMT120408EGG 0,69 3577136 KTMS50S32SD12 50 32 27 140 60 22,0 4 2 Рис SDMT120408EGG 0,88 KTMS Фреза для прорезания Т-образных пазов Метрическая система номер заказа номер по каталогу D1 D D3 L L3 Ap1 max Z Z U рисунок пластина 1 кг 3577119 KTMS21S25SD06H 21 25 11 109 29 9,0 2 1 Рис. 2 SDMT060304EGG 0,35 3577121 KTMS25S25SD06H 25 25 13 112 32 11,0 4 2 Рис. 2 SDMT060304EGG 0,36 3577133 KTMS32S32SD08H 32 32 16 120 38 14,0 4 2 Рис. 2 SDMT080308EGG 0,60 3577135 KTMS40S32SD12H 40 32 21 130 50 18,0 4 2 Рис. 2 SDMT120408EGG 0,66 3577137 KTMS50S32SD12H 50 32 27 140 60 22,0 4 2 Рис. 2 SDMT120408EGG 0,85 Комплектующие D1 21 винт пластины MS2206 Нм 1 отвертка Torx DT8 противозадирная СОЖ ASL3GT 25 MS2206 1 DT8 ASL3GT 32 MS2207 2 DT10 ASL3GT 40 MS2208 4 DT15 ASL3GT 50 MS2208 4 DT15 ASL3GT Q3 Фрезы для прорезания пазов
