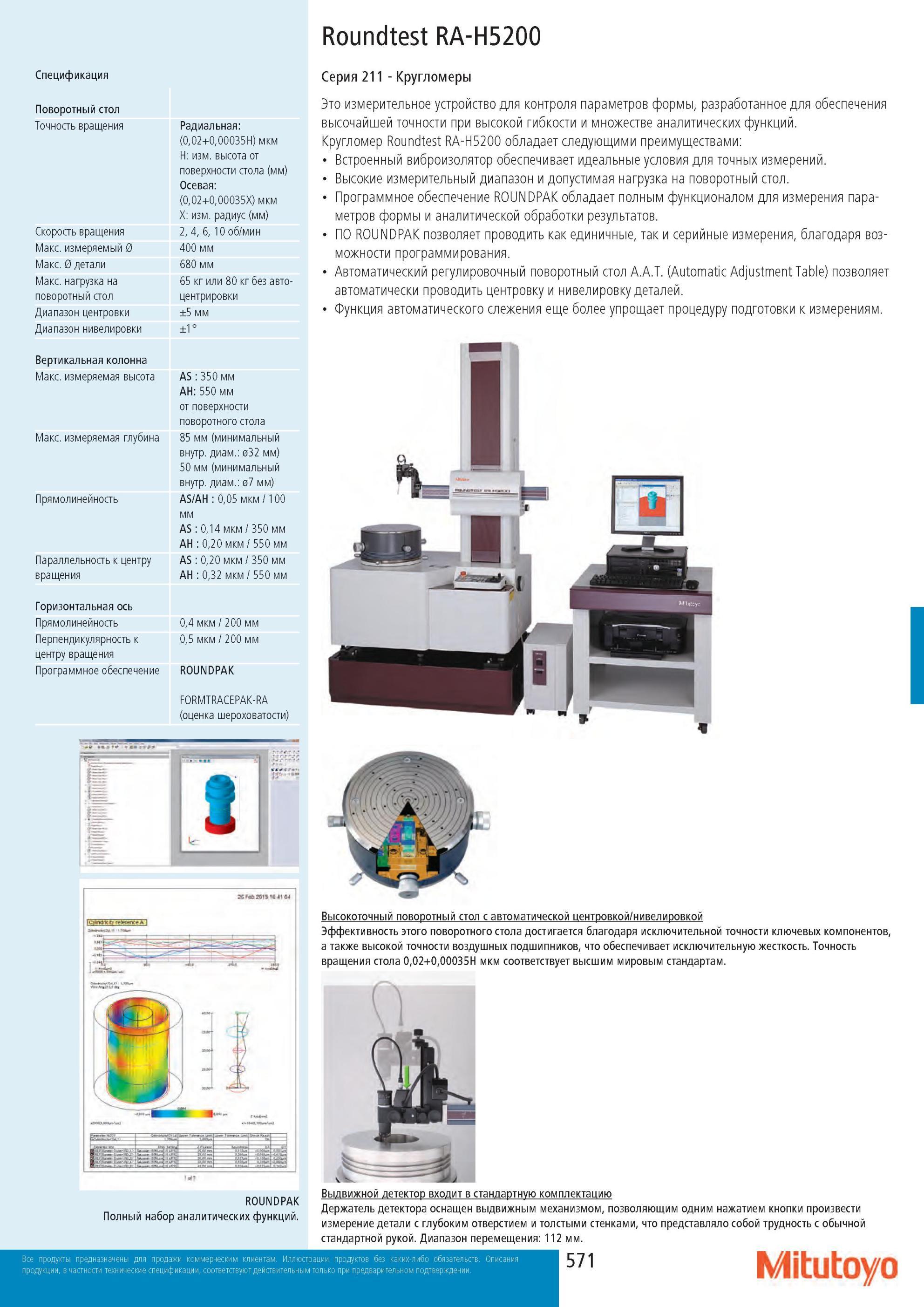

Кругломеры Mitutoyo Roundtest RA-H5200 Спецификация Серия 211 Поворотный стол Точность вращения Скорость вращения Макс измеряемый Макс детали Макс нагрузка

Кругломеры Mitutoyo Roundtest RA-H5200 Спецификация Серия 211 Поворотный стол Точность вращения Скорость вращения Макс. измеряемый Макс. детали Макс. нагрузка на поворотный стол Диапазон центровки Диапазон нивелировки Радиальная (0,02+0,00035H) мкм H изм. высота от поверхности стола (мм) Осевая (0,02+0,00035X) мкм X изм. радиус (мм) 2, 4, 6, 10 об/мин 400 мм 680 мм 65 кг или 80 кг без автоцентрировки ±5 мм ±1° измерительное устройство для контроля параметров формы, разработанное для обеспечения высочайшей точности при высокой гибкости и множестве аналитических функций. Кругломер Roundtest RA-H5200 обладает следующими преимуществами Встроенный виброизолятор обеспечивает идеальные условия для точных измерений. Высокие измерительный диапазон и допустимая нагрузка на поворотный стол. Программное обеспечение ROUNDPAK обладает полным функционалом для измерения параметров формы и аналитической обработки результатов. ПО ROUNDPAK позволяет проводить как единичные, так и серийные измерения, благодаря возможности программирования. Автоматический регулировочный поворотный стол A.A.T. (Automatic Adjustment Table) позволяет автоматически проводить центровку и нивелировку деталей. Функция автоматического слежения еще более упрощает процедуру подготовки к измерениям. Вертикальная колонна Макс. измеряемая высота Макс. измеряемая глубина Прямолинейность Параллельность к центру вращения Горизонтальная ось Прямолинейность Перпендикулярность к центру вращения Программное обеспечение AS 350 мм AH 550 мм от поверхности поворотного стола 85 мм (минимальный внутр. диам. 032 мм) 50 мм (минимальный внутр. диам. 07 мм) AS/AH 0,05 мкм 100 мм AS 0,14 мкм 350 мм AH 0,20 мкм 550 мм AS 0,20 мкм 350 мм AH 0,32 мкм 550 мм 0,4 мкм 200 мм 0,5 мкм 200 мм ROUNDPAK FORMTRACEPAK-RA (оценка шероховатости) ROUNDPAK Полный набор аналитических функций. 1 Ml ; 1 :- Ш- /V-. I Высокоточный поворотный стол с автоматической центровкой/нивелировкой Эффективность этого поворотного стола достигается благодаря исключительной точности ключевых компонентов, а также высокой точности воздушных подшипников, что обеспечивает исключительную жесткость. Точность вращения стола 0,02+0,00035H мкм соответствует высшим мировым стандартам. Выдвижной детектор входит в стандартную комплектацию Держатель детектора оснащен выдвижным механизмом, позволяющим одним нажатием кнопки произвести измерение детали с глубоким отверстием и толстыми стенками, что представляло собой трудность с обычной стандартной рукой. Диапазон перемещения 112 мм. 571 Mitutoyo
