Крепежные плиты с постоянным магнитом от Hahn+Kolb Программа магнитного крепления охватывает системы на основе постоянного магнита, электромагнита пос

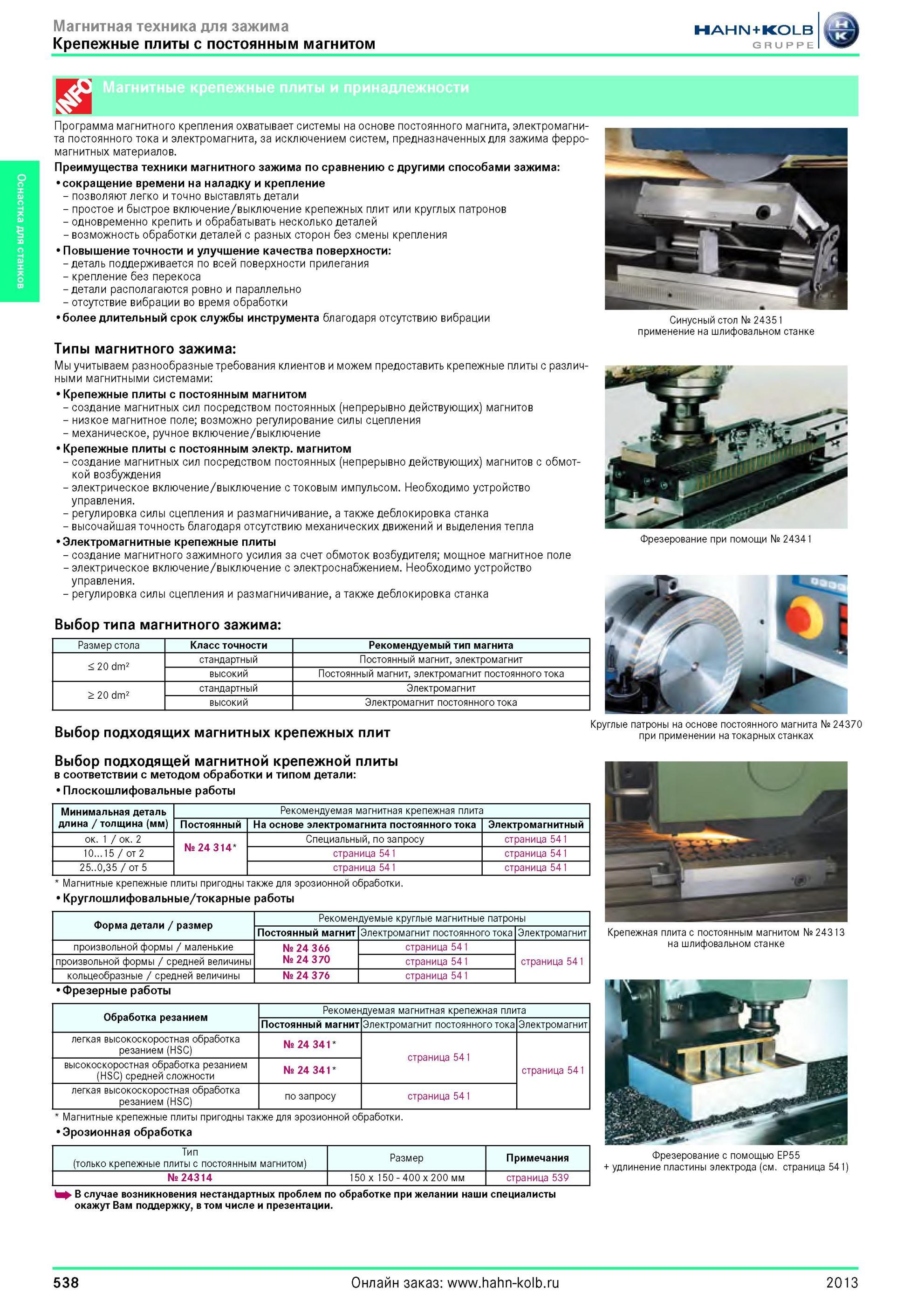

Крепежные плиты с постоянным магнитом от Hahn+Kolb Программа магнитного крепления охватывает системы на основе постоянного магнита, электромагнита постоянного тока и электромагнита, за исключением систем, предназначенных для зажима ферромагнитных материалов. Преимущества техники магнитного зажима по сравнению с другими способами зажима сокращение времени на наладку и крепление позволяют легко и точно выставлять детали простое и быстрое включение/выключение крепежных плит или круглых патронов одновременно крепить и обрабатывать несколько деталей возможность обработки деталей с разных сторон без смены крепления Повышение точности и улучшение качества поверхности -деталь поддерживается по всей поверхности прилегания крепление без перекоса -детали располагаются ровно и параллельно отсутствие вибрации во время обработки более длительный срок службы инструмента благодаря отсутствию вибрации Типы магнитного зажима Мы учитываем разнообразные требования клиентов и можем предоставить крепежные плиты с различными магнитными системами Крепежные плиты с постоянным магнитом создание магнитных сил посредством постоянных (непрерывно действующих) магнитов низкое магнитное поле; возможно регулирование силы сцепления механическое, ручное включение/выключение Крепежные плиты с постоянным электр. магнитом создание магнитных сил посредством постоянных (непрерывно действующих) магнитов с обмоткой возбуждения электрическое включение/выключение с токовым импульсом. Необходимо устройство управления. регулировка силы сцепления и размагничивание, а также деблокировка станка высочайшая точность благодаря отсутствию механических движений и выделения тепла Электромагнитные крепежные плиты создание магнитного зажимного усилия за счет обмоток возбудителя; мощное магнитное поле электрическое включение/выключение с электроснабжением. Необходимо устройство управления. регулировка силы сцепления и размагничивание, а также деблокировка станка Выбор типа магнитного зажима Синусный стол № 24351 применение на шлифовальном станке Фрезерование при помощи № 24341 Размер стола Класс точности Рекомендуемый тип магнита 20 dm2 стандартный Постоянный магнит, электромагнит высокий Постоянный магнит, электромагнит постоянного тока 20 dm2 стандартный Электромагнит высокий Электромагнит постоянного тока Выбор подходящих магнитных крепежных плит Выбор подходящей магнитной крепежной плиты в соответствии с методом обработки и типом детали Плоскошлифовальные работы Круглые патроны на основе постоянного магнита № 24370 при применении на токарных станках Минимальная деталь Рекомендуемая магнитная крепежная плита длина / толщина (мм) Постоянный На основе электромагнита постоянного тока Электромагнитный около 1 / около 2 № 24 314 Специальный, по запросу страница 541 10...15 / от 2 страница 541 страница 541 25..0,35 / от 5 страница 541 страница 541 Магнитные крепежные плиты пригодны также для эрозионной обработки. Круглошлифовальные/токарные работы Форма детали / размер Рекомендуемые круглые магнитные патроны Постоянный магнит Электромагнит постоянного тока Электромагнит произвольной формы / маленькие № 24 366 № 24 370 страница 541 страница 541 произвольной формы / средней величины страница 541 кольцеобразные / средней величины № 24 376 страница 541 Крепежная плита с постоянным магнитом № 24313 на шлифовальном станке 'Фрезерные работы Обработка резанием Рекомендуемая магнитная крепежная плита Постоянный магнит Электромагнит постоянного тока Электромагнит легкая высокоскоростная обработка резанием (HSC) № 24 341 страница 541 страница 541 высокоскоростная обработка резанием (HSC) средней сложности № 24 341 легкая высокоскоростная обработка резанием (HSC) по запросу страница 541 Магнитные крепежные плиты пригодны также для эрозионной обработки. Эрозионная обработка Тип (только крепежные плиты с постоянным магнитом) Размер Примечания № 24314 150 x 150 400 x 200 мм страница 539 Фрезерование с помощью EP55 + удлинение пластины электрода (см. страница 541) h в случае возникновения нестандартных проблем по обработке при желании наши специалисты окажут Вам поддержку, в том числе и презентации. 538 2013
