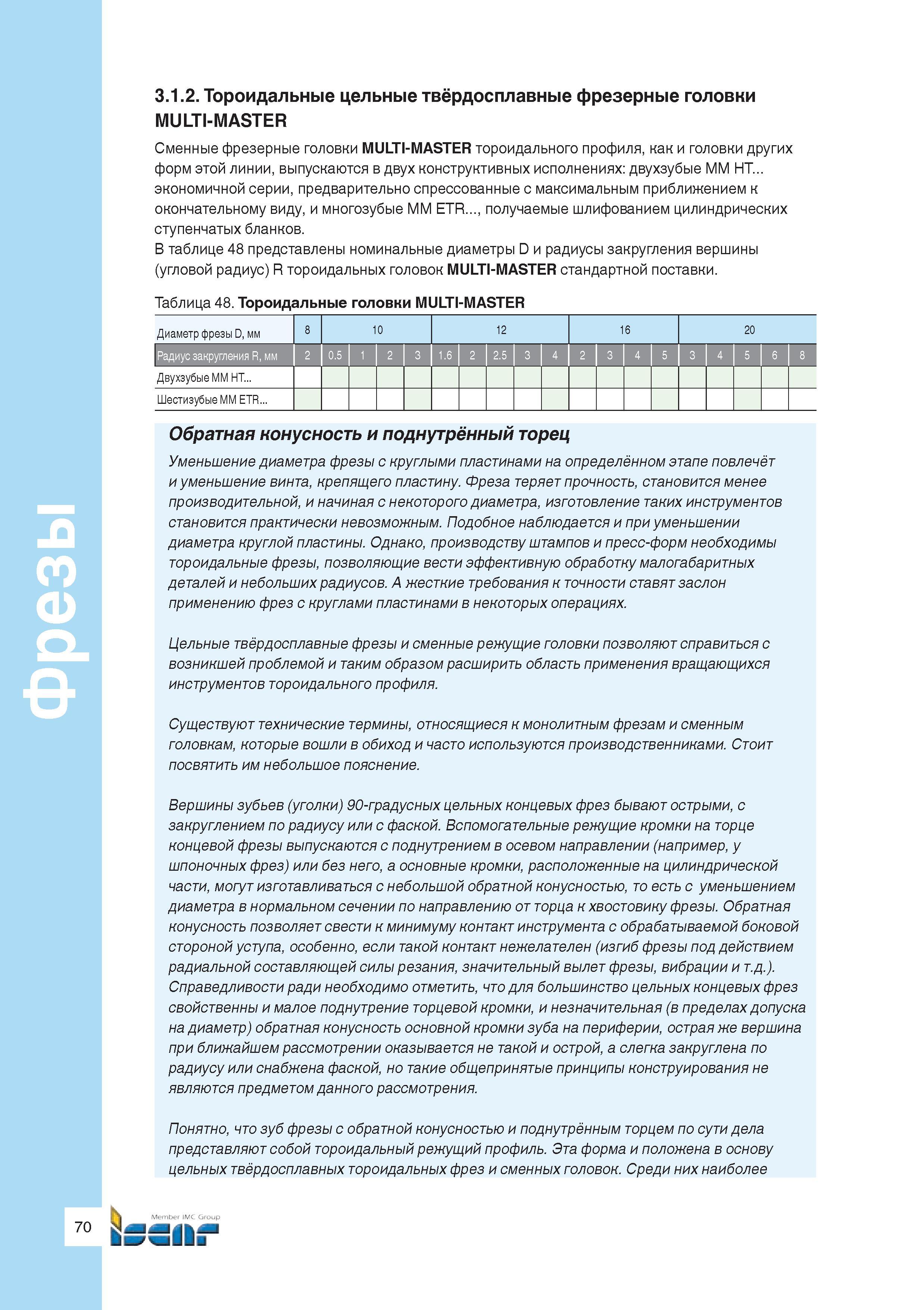

Сменные фрезерные твердосплавные головки Iscar MULTI-MASTER тороидального профиля выпускаются в двух конструктивных исполнениях Двухзубые MM HT экономичной серии, предварительно спрессованные с максимальным приближением к окончательному виду, и многозубые MM ETR , получаемые шлифованием цилиндрических ступенчатых бланков. В таблице 48 представлены номинальные диаметры D и радиусы закругления вершины (угловой радиус) R тороидальных головок MULTI-MASTER стандартной поставки. Таблица 48. Тороидальные головки MULTI-MASTER Диаметр фрезы D, мм 10 12 16 20 Радиус закругления R, мм Двухзубые MM HT Шестизубые MM ETR Обратная конусность и поднутрённый торец Уменьшение диаметра фрезы с круглыми пластинами на определённом этапе повлечёт и уменьшение винта, крепящего пластину. Фреза теряет прочность, становится менее производительной, и начиная с некоторого диаметра, изготовление таких инструментов становится практически невозможным. Подобное наблюдается и при уменьшении диаметра круглой пластины. Однако, производству штампов и пресс-форм необходимы тороидальные фрезы, позволяющие вести эффективную обработку малогабаритных деталей и небольших радиусов. А жесткие требования к точности ставят заслон применению фрез с круглами пластинами в некоторых операциях. Цельные твёрдосплавные фрезы и сменные режущие головки позволяют справиться с возникшей проблемой и таким образом расширить область применения вращающихся инструментов тороидального профиля. Существуют технические термины, относящиеся к монолитным фрезам и сменным головкам, которые вошли в обиход и часто используются производственниками. Стоит посвятить им небольшое пояснение. Вершины зубьев (уголки) 90-градусных цельных концевых фрез бывают острыми, с закруглением по радиусу или с фаской. Вспомогательные режущие кромки на торце концевой фрезы выпускаются с поднутрением в осевом направлении (например, у шпоночных фрез) или без него, а основные кромки, расположенные на цилиндрической части, могут изготавливаться с небольшой обратной конусностью, то есть с уменьшением диаметра в нормальном сечении по направлению от торца к хвостовику фрезы. Обратная конусность позволяет свести к минимуму контакт инструмента с обрабатываемой боковой стороной уступа, особенно, если такой контакт нежелателен (изгиб фрезы под действием радиальной составляющей силы резания, значительный вылет фрезы, вибрации и т.д.). Справедливости ради необходимо отметить, что для большинство цельных концевых фрез свойственны и малое поднутрение торцевой кромки, и незначительная (в пределах допуска на диаметр) обратная конусность основной кромки зуба на периферии, острая же вершина при ближайшем рассмотрении оказывается не такой и острой, а слегка закруглена по радиусу или снабжена фаской, но такие общепринятые принципы конструирования не являются предметом данного рассмотрения. Понятно, что зуб фрезы с обратной конусностью и поднутрённым торцем по сути дела представляют собой тороидальный режущий профиль. Эта форма и положена в основу цельных твёрдосплавных тороидальных фрез и сменных головок. Среди них наиболее 8 Фрезы 3.1.2. Тороидальные цельные твёрдосплавные фрезерные головки MULTI-MASTER как и головки других форм этой линии,
