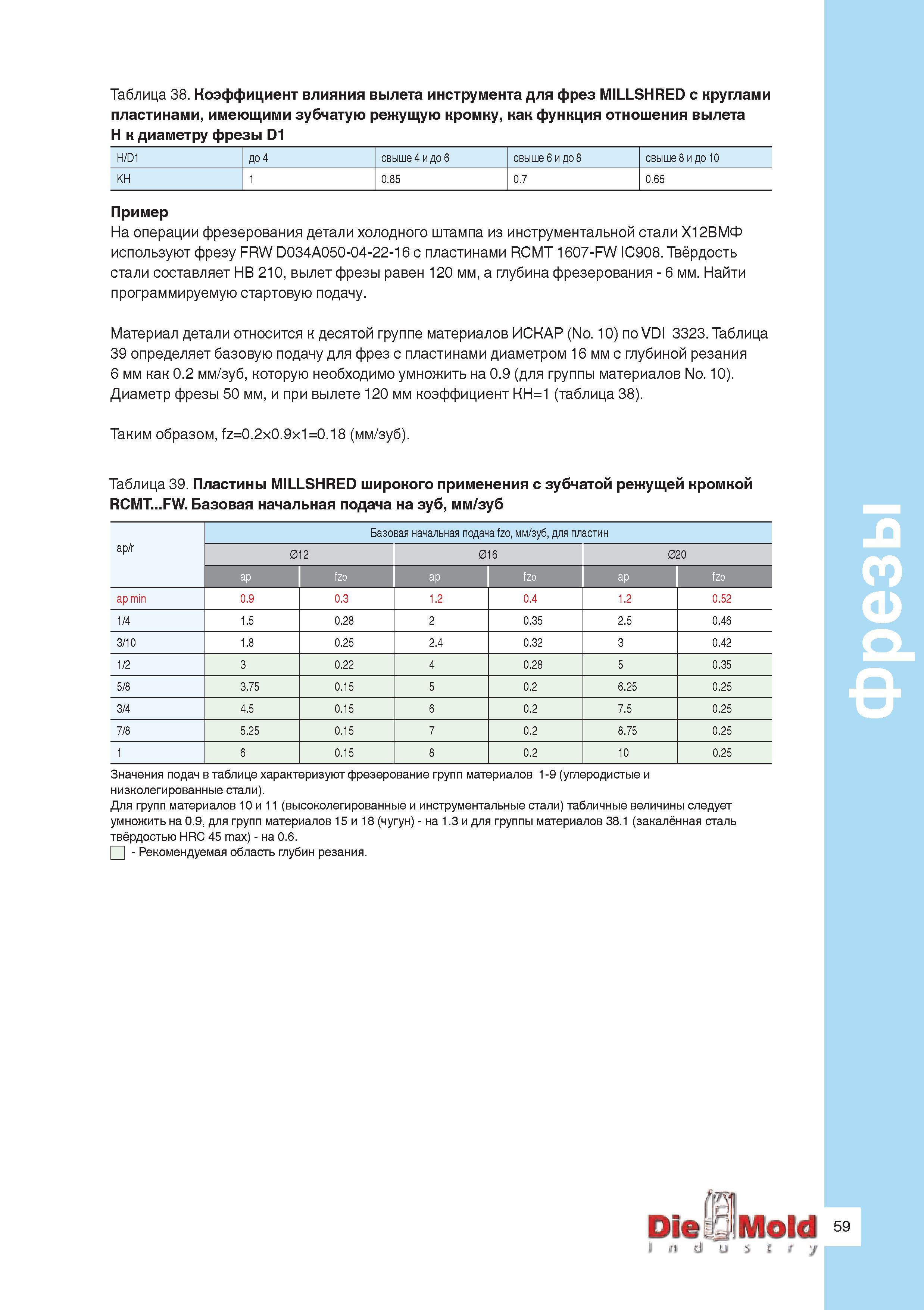

Коэффициент влияния вылета инструмента для фрез Iscar MILLSHRED с круглами сменными пластинами, имеющими зубчатую режущую кромку, как функция отношения вылета H к диаметру фрезы D1 H/D1 до 4 свыше 4 и до 6 свыше 6 и до 8 свыше 8 и до 10 KH 1 0.85 0.7 0.65 Пример На операции фрезерования детали холодного штампа из инструментальной стали Х12ВМФ используют фрезу FRW D034A050-04-22-16 с пластинами RCMT 1607-FW IC908. Твёрдость стали составляет НВ 210, вылет фрезы равен 120 мм, а глубина фрезерования - 6 мм. Найти программируемую стартовую подачу. Материал детали относится к десятой группе материалов ИСКАР (No. 10) по VDI 3323. Таблица 39 определяет базовую подачу для фрез с пластинами диаметром 16 мм с глубиной резания 6 мм как 0.2 мм/зуб, которую необходимо умножить на 0.9 (для группы материалов No. 10). Диаметр фрезы 50 мм, и при вылете 120 мм коэффициент КН=1 (таблица 38). Таким образом, fz=0.2x0.9x1=0.18 (мм/зуб). Таблица 39. Пластины MILLSHRED широкого применения с зубчатой режущей кромкой RCMT FW. Базовая начальная подача на зуб, мм/зуб Базовая начальная подача fzo, мм/зуб, для пластин ap/r 012 016 0 2 0 ap fzo ap fzo ap fzo ap min 0.9 0.3 1.2 0.4 1.2 0.52 1/4 1.5 0.28 2 0.35 2.5 0.46 3/10 1.8 0.25 2.4 0.32 3 0.42 1/2 3 0.22 4 0.28 5 0.35 5/8 3.75 0.15 5 0.2 6.25 0.25 3/4 4.5 0.15 6 0.2 7.5 0.25 7/8 5.25 0.15 7 0.2 8.75 0.25 1 6 0.15 8 0.2 10 0.25 Значения подач в таблице характеризуют фрезерование групп материалов 1 -9 (углеродистые и низколегированные стали). Для групп материалов 10 и 11 (высоколегированные и инструментальные стали) табличные величины следует умножить на 0.9, для групп материалов 15 и 18 (чугун) - на 1.3 и для группы материалов 38.1 (закалённая сталь твёрдостью HRC 45 max) - на 0.6. - Рекомендуемая область глубин резания. Фрезы Таблица 38.
