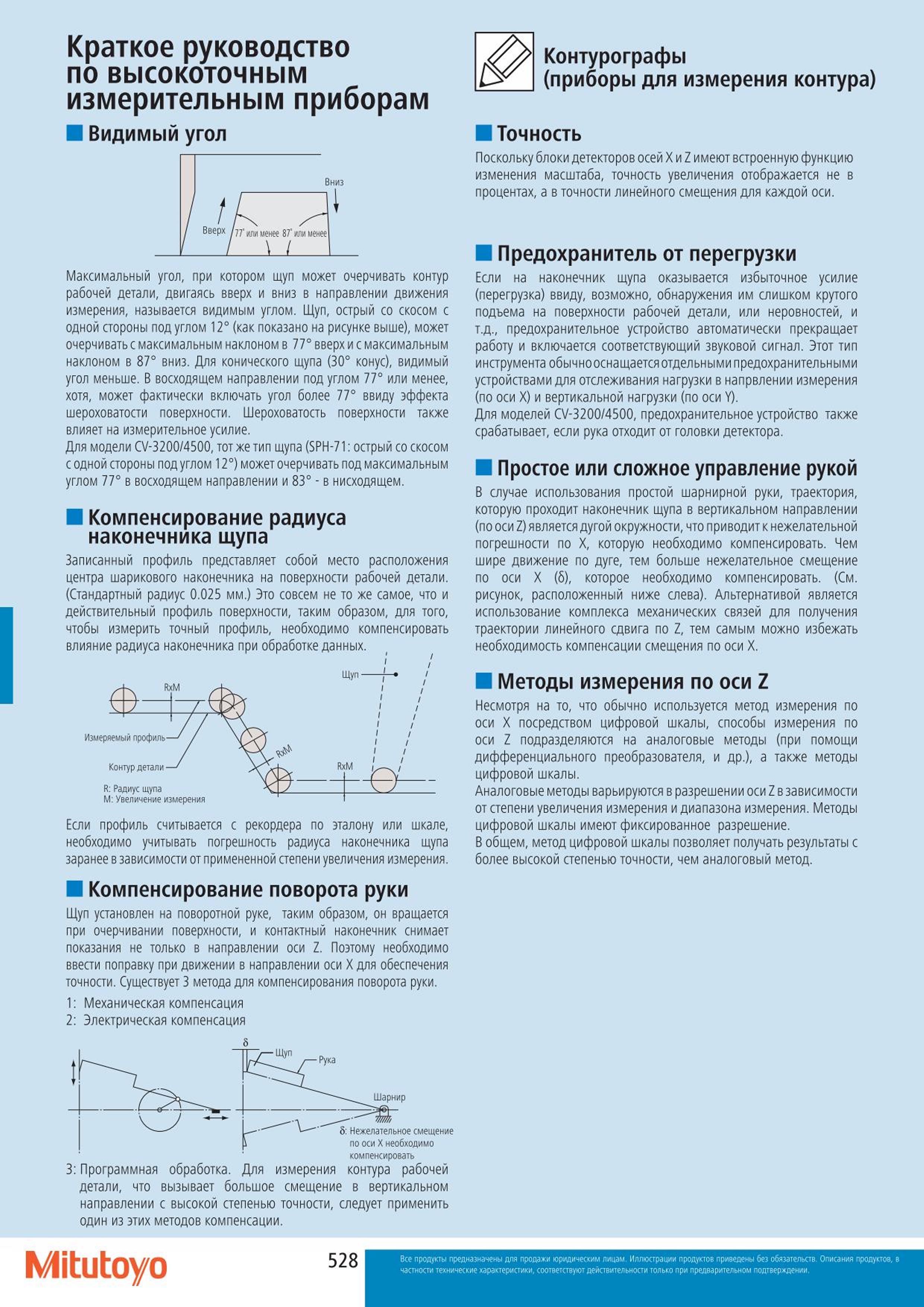

Краткое руководство Mitutoyo по высокоточным измерительным приборам Видимый угол Максимальный угол при котором щуп может очерчивать контур рабочей детали двигаясь вверх и вниз в направлении движения измерения называется видимым углом. Щуп острый со скосом с одной стороны под углом 12 (как показано на рисунке выше) может очерчивать с максимальным наклоном в 77 вверх и с максимальным наклоном в 87 вниз. Для конического щупа (30 конус) видимый угол меньше. В восходящем направлении под углом 77 или менее хотя может фактически включать угол более 77 ввиду эффекта шероховатости поверхности. Шероховатость поверхности также влияет на измерительное усилие. Для модели CV-3200 4500 тот же тип щупа (SPH-71: острый со скосом с одной стороны под углом 12) может очерчивать под максимальным углом 77 в восходящем направлении и 83 в нисходящем. Компенсирование радиуса наконечника щупа Записанный профиль представляет собой место расположения центра шарикового наконечника на поверхности рабочей детали. (Стандартный радиус 0.025 мм.) Это совсем не то же самое что и действительный профиль поверхности таким образом для того чтобы измерить точный профиль необходимо компенсировать влияние радиуса наконечника при обработке данных. Измеряемый профиль- Контур детали R: Радиус щупа М: Увеличение измерения Если профиль считывается с рекордера по эталону или шкале необходимо учитывать погрешность радиуса наконечника щупа заранее в зависимости от примененной степени увеличения измерения. Компенсирование поворота руки Щуп установлен на поворотной руке таким образом он вращается при очерчивании поверхности и контактный наконечник снимает показания не только в направлении оси Z. Поэтому необходимо ввести поправку при движении в направлении оси X для обеспечения точности. Существует 3 метода для компенсирования поворота руки. 1: Механическая компенсация 2: Электрическая компенсация Шип -Рука Шарнир Контурографы (приборы для измерения контура) Точность Поскольку блоки детекторов осей X и Z имеют встроенную функцию изменения масштаба точность увеличения отображается не в процентах а в точности линейного смещения для каждой оси. Предохранитель от перегрузки Если на наконечник щупа оказывается избыточное усилие (перегрузка) ввиду возможно обнаружения им слишком крутого подъема на поверхности рабочей детали или неровностей и т.д. предохранительное устройство автоматически прекращает работу и включается соответствующий звуковой сигнал. Этот тип инструмента обычнооснащается отдельными предохранительными устройствами для отслеживания нагрузки в напрвлении измерения (по оси X) и вертикальной нагрузки (по оси Y). Для моделей CV-3200 4500 предохранительное устройство также срабатывает если рука отходит от головки детектора. Простое или сложное управление рукой В случае использования простой шарнирной руки траектория которую проходит наконечник щупа 8 вертикальном направлении (по оси Z) является дугой окружности что приводит к нежелательной погрешности по X которую необходимо компенсировать. Чем шире движение по дуге тем больше нежелательное смещение по оси X (6) которое необходимо компенсировать. (См. рисунок расположенный ниже слева). Альтернативой является использование комплекса механических связей для получения траектории линейного сдвига по Z тем самым можно избежать необходимость компенсации смещения по оси X. Методы измерения по оси Z Несмотря на то что обычно используется метод измерения по оси X посредством цифровой шкалы способы измерения по оси Z подразделяются на аналоговые методы (при помощи дифференциального преобразователя и др.) а также методы цифровой шкалы. Аналоговые методы варьируются в разрешении оси Z в зависимости от степени увеличения измерения и диапазона измерения. Методы цифровой шкалы имеют фиксированное разрешение. В общем метод цифровой шкалы позволяет получать результаты с более высокой степенью точности чем аналоговый метод. 6: Нежелательное смещение по оси X необходимо компенсировать 3: Программная обработка. Для измерения контура рабочей детали что вызывает большое смещение в вертикальном направлении с высокой степенью точности следует применить один из этих методов компенсации. Mitutoyo 528
