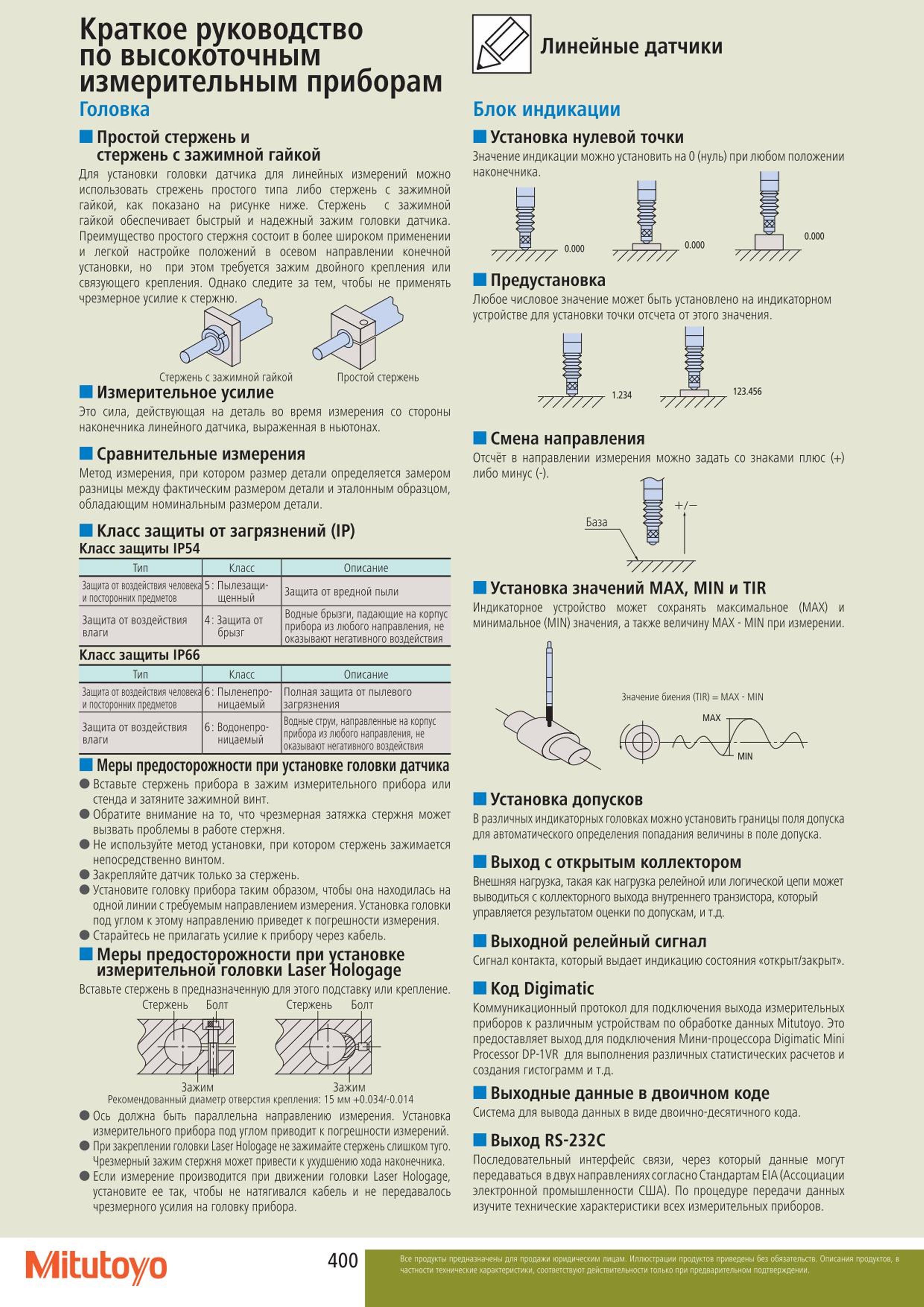

Краткое руководство Mitutoyo по высокоточным измерительным приборам Головка Простой стержень и стержень с зажимной гайкой Для установки головки датчика для линейных измерений можно использовать стрежень простого типа либо стержень с зажимной гайкой как показано на рисунке ниже. Стержень с зажимной гайкой обеспечивает быстрый и надежный зажим головки датчика. Преимущество простого стержня состоит в более широком применении и легкой настройке положений 8 осевом направлении конечной установки но при этом требуется зажим двойного крепления или связующего крепления. Однако следите за тем чтобы не применять чрезмерное усилие к стержню. Стержень с зажимной гайкой Простой стержень Измерительное усилие Это сила действующая на деталь во время измерения со стороны наконечника линейного датчика выраженная в ньютонах. Сравнительные измерения Метод измерения при котором размер детали определяется замером разницы между фактическим размером детали и эталонным образцом обладающим номинальным размером детали. Класс защиты от загрязнений (IP) Vnrxrr HIIITL. IDQ Тип Класс Описание Защита or воздействия человек; и посторонних предметов 5: Пылезащищенный Защита от вредной пыли Защита от воздействия влаги 4: Защита от брызг Водные брызги падающие на корпус прибора из любого направления не оказывают негативного воздействия Класс защиты IP66 Тип Класс Описание Защита от воздействия человека и посторонних предметов 6: Пыленепроницаемый Полная защита от пылевого загрязнения Защита от воздействия влаги 6: Водонепроницаемый Водные струи направленные на корпус прибора из любого направления не оказывают негативного воздействия Линейные датчики Блок индикации Установка нулевой точки Значение индикации можно установить на 0 (нуль) при любом положении наконечника. i 1 0.000 7777777 0.000 0.000 У U Предустановка Любое числовое значение может быть установлено на индикаторном устройстве для установки точки отсчета от этого значения. 7777777 1.234 У 1 123.456 Смена направления Отсчёт в направлении измерения можно задать со знаками плюс (+) либо минус (-). + База 7777777 Установка значений MAX MIN и TIR Индикаторное устройство может сохранять максимальное (МАХ) и минимальное (MIN) значения а также величину МАХ MIN при измерении. Значение биения (TIR) МАХ MIN МАХ Меры предосторожности при установке головки датчика Вставьте стержень прибора в зажим измерительного прибора или стенда и затяните зажимной винт. Обратите внимание на то что чрезмерная затяжка стержня может вызвать проблемы в работе стержня. Не используйте метод установки при котором стержень зажимается непосредственно винтом. Закрепляйте датчик только за стержень. Установите головку прибора таким образом чтобы она находилась на одной линии с требуемым направлением измерения. Установка головки под углом к этому направлению приведет к погрешности измерения. Старайтесь не прилагать усилие к прибору через кабель. Меры предосторожности при установке измерительной головки Laser Hologage Вставьте стержень в предназначенную для этого подставку или крепление. Стержень Болт Стержень Болт MIN Зажим Зажим Рекомендованный диаметр отверстия крепления: 15 мм +0.034 -0.014 Ось должна быть параллельна направлению измерения. Установка измерительного прибора под углом приводит к погрешности измерений. При закреплении головки Laser Hologage не зажимайте стержень слишком туго. Чрезмерный зажим стержня может привести к ухудшению хода наконечника. Если измерение производится при движении головки Laser Hologage установите ее так чтобы не натягивался кабель и не передавалось чрезмерного усилия на головку прибора. Установка допусков В различных индикаторных головках можно установить границы поля допуска для автоматического определения попадания величины в поле допуска. Выход с открытым коллектором Внешняя нагрузка такая как нагрузка релейной или логической цепи может выводиться с коллекторного выхода внутреннего транзистора который управляется результатом оценки по допускам и т.д. Выходной релейный сигнал Сигнал контакта который выдает индикацию состояния открыт закрыт . Код Digimatic Коммуникационный протокол для подключения выхода измерительных приборов к различным устройствам по обработке данных Mitutoyo. Это предоставляет выход для подключения Мини-процессора Digimatic Mini Processor DP-1VR для выполнения различных статистических расчетов и создания гистограмм и т.д. Выходные данные в двоичном коде Система для вывода данных в виде двоично-десятичного кода. Выход RS-232C Последовательный интерфейс связи через который данные могут передаваться вдвух направлениях согласно Стандартам EIA (Ассоциации электронной промышленности США). По процедуре передачи данных изучите технические характеристики всех измерительных приборов. Mitutoyo 400
