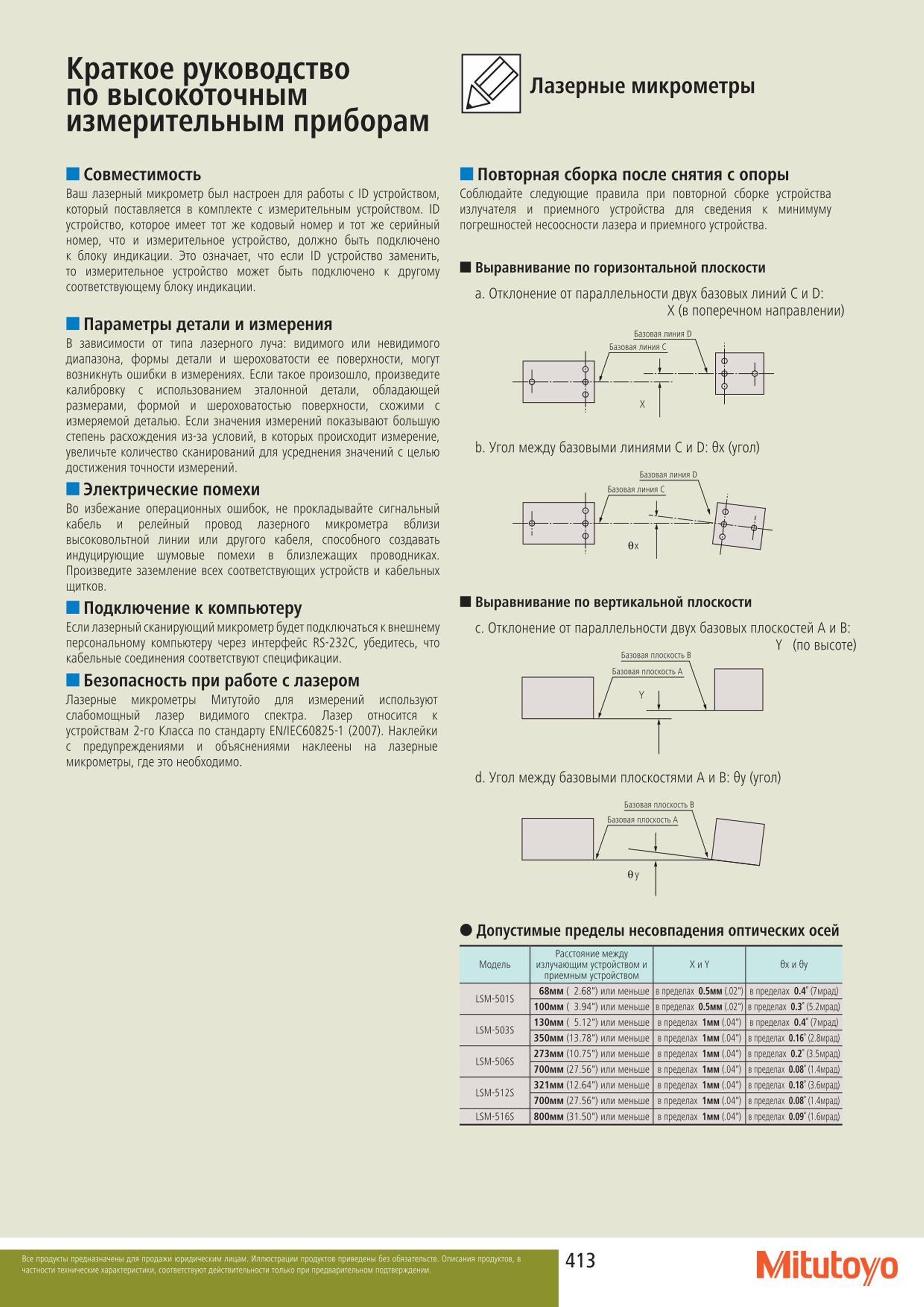

Краткое руководство Mitutoyo по измерительным приборам Совместимость Ваш лазерный микрометр был настроен для работы с ID устройством который поставляе

Краткое руководство Mitutoyo по измерительным приборам Совместимость Ваш лазерный микрометр был настроен для работы с ID устройством который поставляется в комплекте с измерительным устройством. ID устройство которое имеет тот же кодовый номер и тот же серийный номер что и измерительное устройство должно быть подключено к блоку индикации. Это означает что если ID устройство заменить то измерительное устройство может быть подключено к другому соответствующему блоку индикации. Параметры детали и измерения В зависимости от типа лазерного луча: видимого или невидимого диапазона формы детали и шероховатости ее поверхности могут возникнуть ошибки в измерениях. Если такое произошло произведите калибровку с использованием эталонной детали обладающей размерами формой и шероховатостью поверхности схожими с измеряемой деталью. Если значения измерений показывают большую степень расхождения из-за условий в которых происходит измерение увеличьте количество сканирований для усреднения значений с целью достижения точности измерений. Электрические помехи Во избежание операционных ошибок не прокладывайте сигнальный кабель и релейный провод лазерного микрометра вблизи высоковольтной линии или другого кабеля способного создавать индуцирующие шумовые помехи в близлежащих проводниках. Произведите заземление всех соответствующих устройств и кабельных щитков. Подключение к компьютеру Если лазерный сканирующий микрометр будет подключаться к внешнему персональному компьютеру через интерфейс RS-232C убедитесь что кабельные соединения соответствуют спецификации. Безопасность при работе с лазером Лазерные микрометры Митутойо для измерений используют слабомощный лазер видимого спектра. Лазер относится к устройствам 2-го Класса по стандарту EN IEC60825-1 (2007). Наклейки с предупреждениями и объяснениями наклеены на лазерные микрометры где это необходимо. Повторная сборка после снятия с опоры Соблюдайте следующие правила при повторной сборке устройства излучателя и приемного устройства для сведения к минимуму погрешностей несоосности лазера и приемного устройства. Выравнивание по горизонтальной плоскости а. Отклонение от параллельности двух базовых линий С и D: X (в поперечном направлении) Базовая линия D hL Базовая линия С 1 Ь. Угол между базовыми линиями С и D: 0х (угол) Базовая линия D Базовая линия С -А -4- i р Эх Выравнивание по вертикальной плоскости с. Отклонение от параллельности двух базовых плоскостей А и В: Y (по высоте) Базовая плоскость В Базовая плоскость А d. Угол между базовыми плоскостями А и В: 0у (угол) Базовая плоскость В Допустимые пределы несовпадения оптических осей Модель Расстояние между излучающим устройством и приемным устройством X и Y 0х и ву LSM-501S 68мм ( 2.68") или меньше в пределах 0.5мм (.02") в пределах 0.4'(7мрад) 100мм ( 3.94") или меньше в пределах 0.5мм (.02") в пределах 0.3 (5.2мрад) LSM-503S 130мм ( 5.12") или меньше в пределах 1мм (.04") в пределах 0.4'(7мрад) 350мм (13.78") или меньше в пределах 1мм (.04") в пределах 0.16" (2.8мрад) LSM-506S 273мм (10.75") или меньше в пределах 1мм (.04") в пределах 0.2 (35мрад 700мм (27.56") или меньше в пределах 1мм (.04") в пределах 0.08'(1.4мрад) LSM-512S 321мм (12.64") или меньше в пределах 1мм 1.04") в пределах 0.18(3.6мрад) 700мм (27 56") или меньше в пределах 1мм (.04") в пределах 0.080.4мрад) LSM-516S 800мм (31.50") или меньше в пределах 1мм (.04") в пределах 0.09 (1 бмрад) Mitutoyo
