Краткая теория для расточных технологических операций Расчёт потребляемой мощности и крутящего момента Pc (Нм) Мс (Нм) n = частота вращения шпинд Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Стр. F6 0219 Lab2u

Обновлено 2020-03-11 06:34:28

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT \| Пособие SANDVIK COROMANT 2009 Обработка металлов резанием (Всего 359 стр.)

Краткая теория для расточных технологических операций Расчёт потребляемой мощности и крутящего момента Pc (Нм) Мс (Нм) n = частота вращения шпинд 219 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.F6

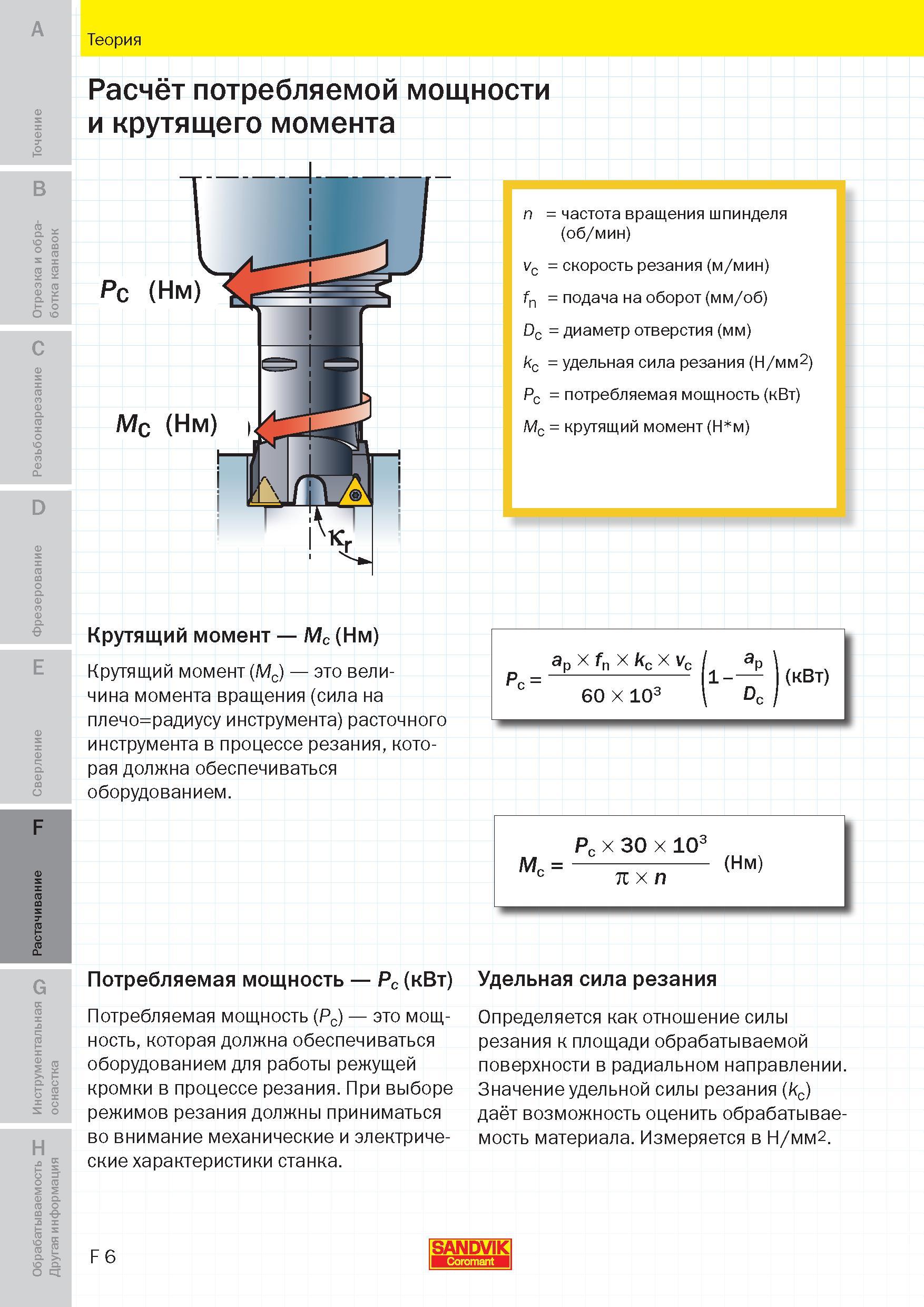

Краткая теория для расточных технологических операций Расчёт потребляемой мощности и крутящего момента Pc (Нм) Мс (Нм) n = частота вращения шпинд Краткая теория для расточных технологических операций Расчёт потребляемой мощности и крутящего момента Pc (Нм) Мс (Нм) n = частота вращения шпинделя (об/мин) vc = скорость резания (м/мин) fn = подача на оборот (мм/об) Dc = диаметр отверстия (мм) kc = удельная сила резания (Н/мм2) Pc = потребляемая мощность (кВт) Mc = крутящий момент (Н м) Крутящий момент Mc (Нм) Крутящий момент (Mc) это величина момента вращения (сила на плечо=радиусу инструмента) расточного инструмента в процессе резания, которая должна обеспечиваться оборудованием. ap х fn х kc х vc I ap - 1 - (кВт) 60 X 103 \ Dc I P c Pc х 30 х 103 Mc = (Нм) c п х n Потребляемая мощность Pc (кВт) Удельная сила резания Потребляемая мощность (Pc) это мощность, которая должна обеспечиваться оборудованием для работы режущей кромки в процессе резания. При выборе режимов резания должны приниматься во внимание механические и электрические характеристики станка. Определяется как отношение силы резания к площади обрабатываемой поверхности в радиальном направлении. Значение удельной силы резания (kc) даёт возможность оценить обрабатываемость материала. Измеряется в Н/мм2. F 6 SANDVIK
