Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.) |
|||||

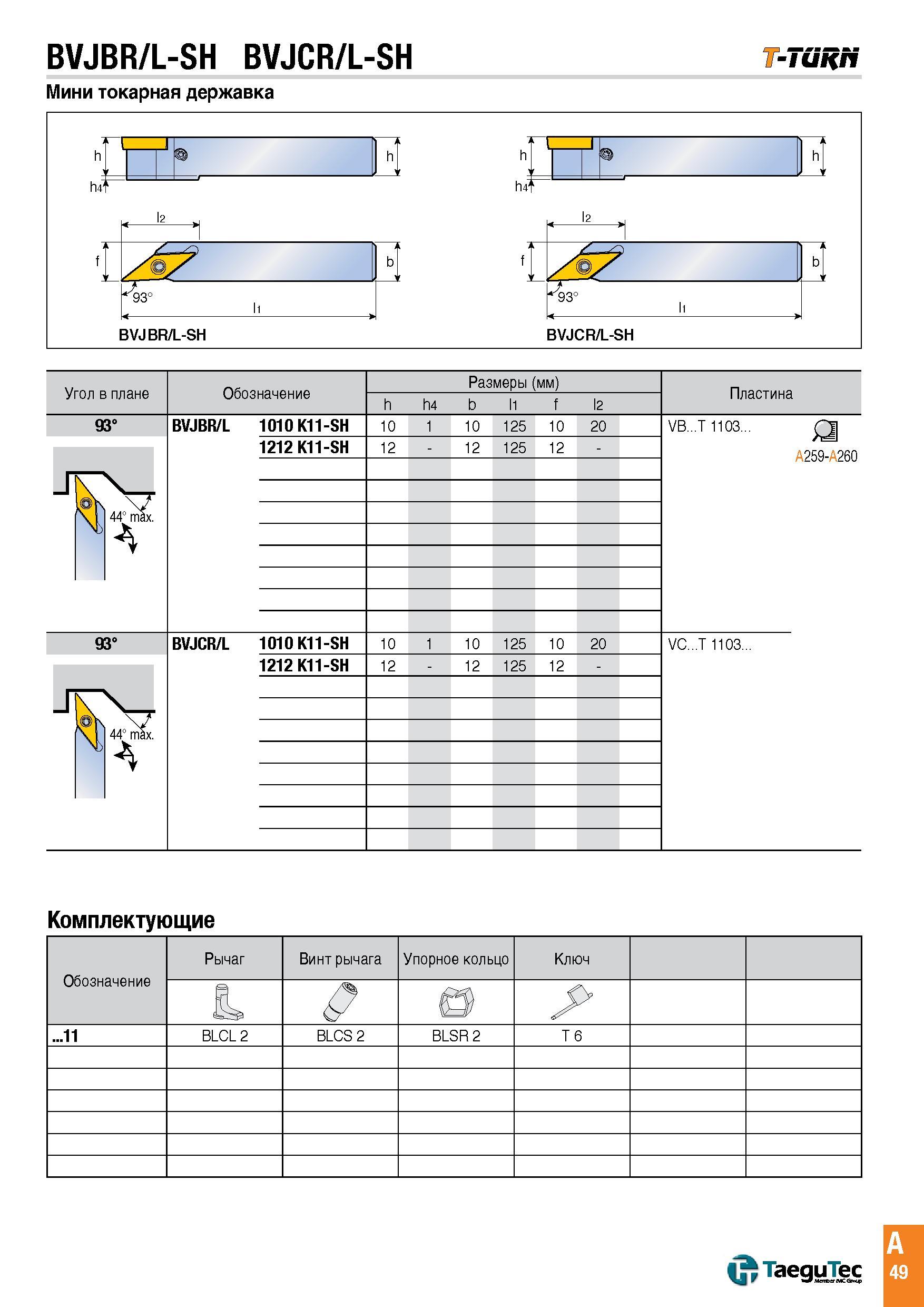

Контурные токарные резцы TaeguTec BVJBR/L-SH BVJCR/L-SH T-Turn со стандартным квадратным хвостовиком 10х10 12х12 для профильного точения С ромбич52 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.A49 |
|||||
Контурные токарные резцы TaeguTec BVJBR/L-SH BVJCR/L-SH T-Turn со стандартным квадратным хвостовиком 10х10 12х12 для профильного точения С ромбич Контурные токарные резцы TaeguTec BVJBR/L-SH BVJCR/L-SH T-Turn со стандартным квадратным хвостовиком 10х10 12х12 для профильного точения С ромбическими позитивными режущими пластинами из твердого сплава Мини токарная державка Угол в плане Обозначение Размеры (мм) Пластина h h4 b l1 f l2 93° BVJBR/L 1010 K11-SH 10 1 10 125 10 20 VB T 1103 A259-A260 1212 K11-SH 12 - 12 125 12 - 44° max. 93° BVJCR/L 1010 K11-SH 10 1 10 125 10 20 VC T 1103 1212 K11-SH 12 - 12 125 12 - г \Vr 44° max. Комплектующие TaeguTec A 49 |
|||||
