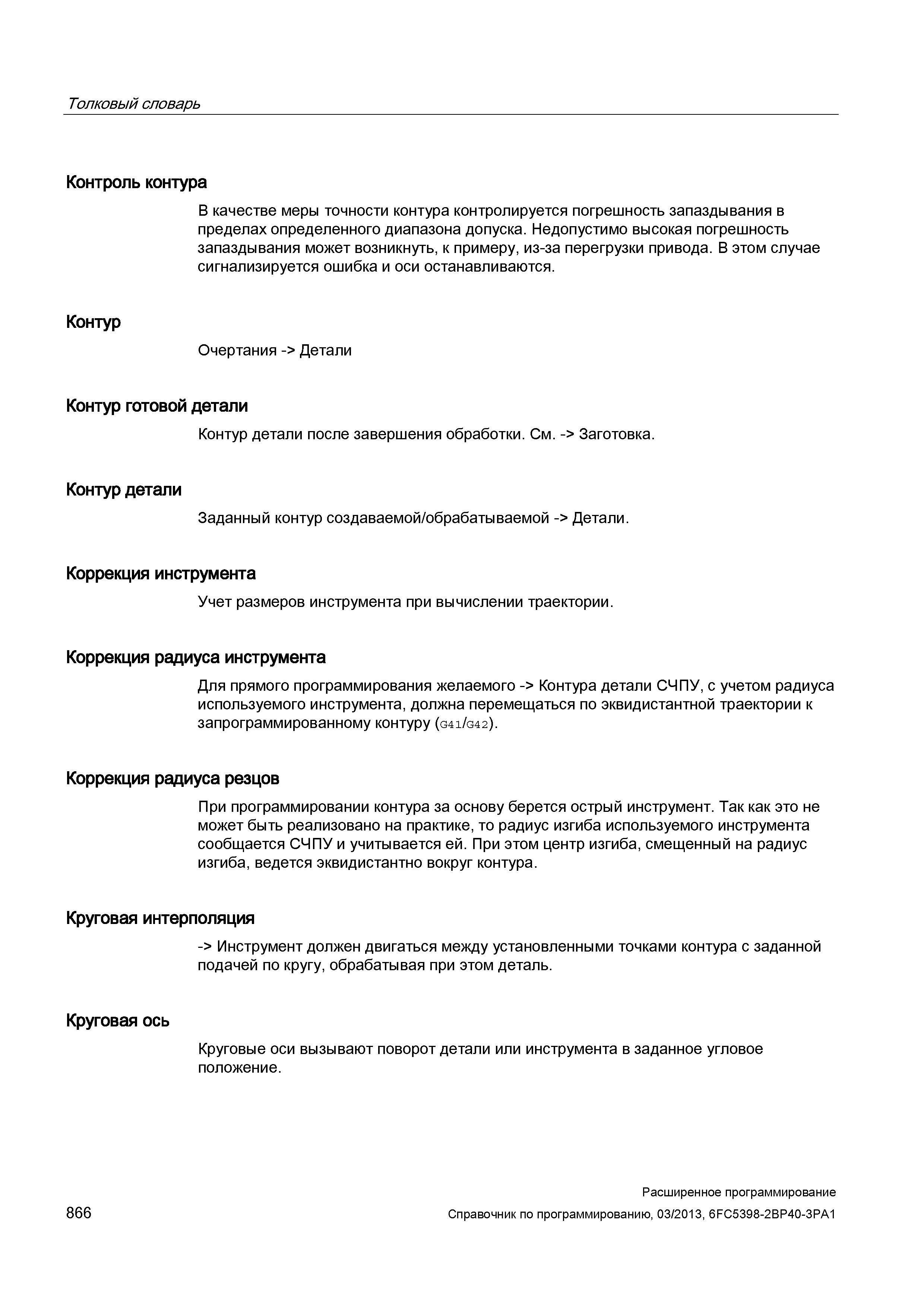

Контроль контура (Определение в программировании CNC станков) В качестве меры точности контура контролируется погрешность запаздывания в пределах определенного диапазона допуска. Недопустимо высокая погрешность запаздывания может возникнуть, к примеру, из-за перегрузки привода. В этом случае сигнализируется ошибка и оси останавливаются. Контур Очертания -> Детали Контур готовой детали Контур детали после завершения обработки. См. -> Заготовка. Контур детали Заданный контур создаваемой/обрабатываемой -> Детали. Коррекция инструмента Учет размеров инструмента при вычислении траектории. Коррекция радиуса инструмента Для прямого программирования желаемого -> Контура детали СЧПУ, с учетом радиуса используемого инструмента, должна перемещаться по эквидистантной траектории к запрограммированному контуру (G41/G42). Коррекция радиуса резцов При программировании контура за основу берется острый инструмент. Так как это не может быть реализовано на практике, то радиус изгиба используемого инструмента сообщается СЧПУ и учитывается ей. При этом центр изгиба, смещенный на радиус изгиба, ведется эквидистантно вокруг контура. Круговая интерполяция -> Инструмент должен двигаться между установленными точками контура с заданной подачей по кругу, обрабатывая при этом деталь. Круговая ось Круговые оси вызывают поворот детали или инструмента в заданное угловое положение. 866 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Толковый словарь
