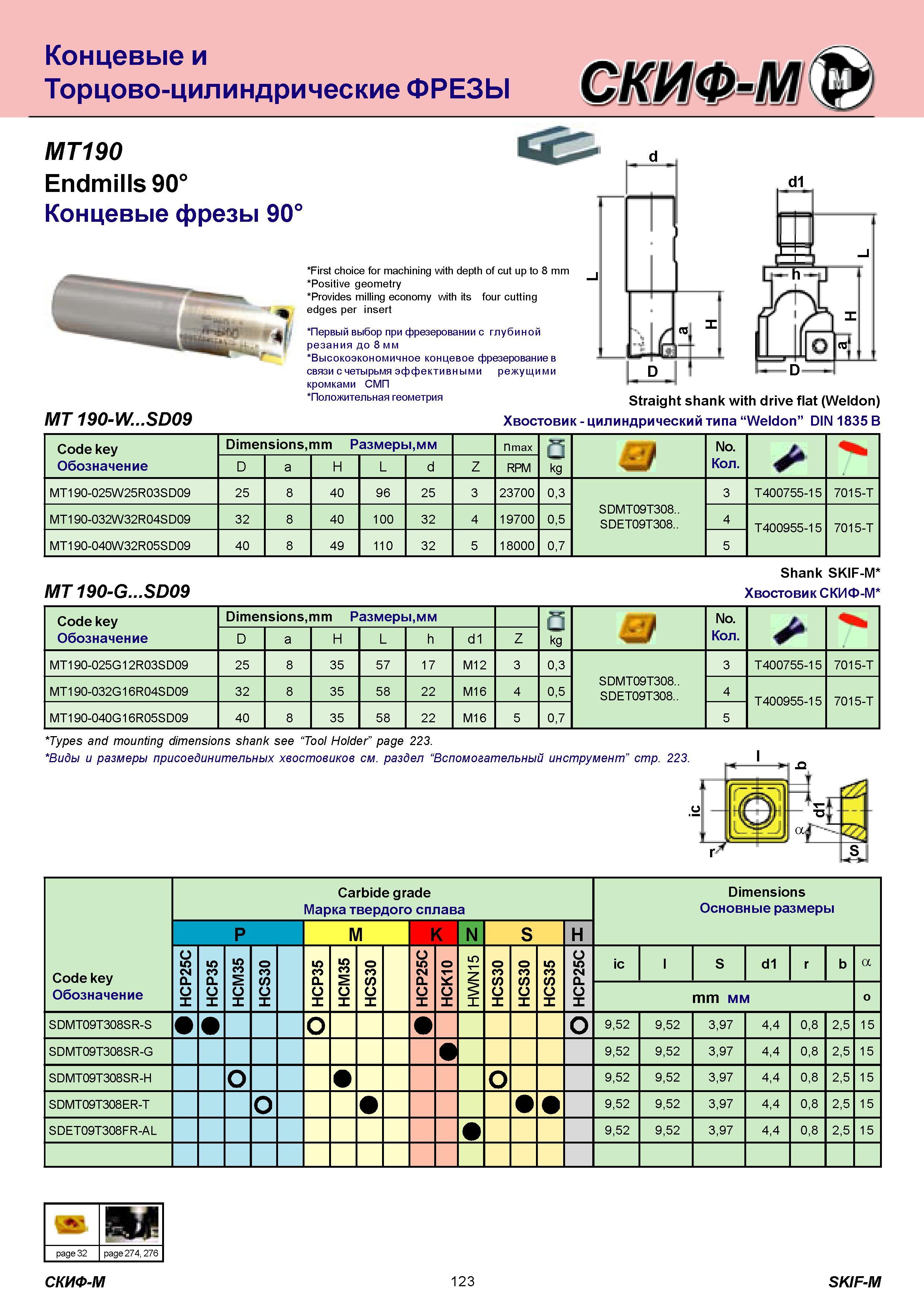

Концевые и Торцово-цилиндрические ФРЕЗЫ MT190 Endmills 90° Концевые фрезы 90е First choice for machining with depth of cut up to 8 mm Positive geometry

Концевые и Торцово-цилиндрические ФРЕЗЫ MT190 Endmills 90° Концевые фрезы 90е First choice for machining with depth of cut up to 8 mm Positive geometry Provides milling economy with its four cutting edges per insert Первый выбор при фрезеровании с глубиной резания до 8 мм Высокоэкономичное концевое фрезерование в связи с четырьмя эффективными режущими кромками СМП Положительная геометрия d1 MT 190-W SD09 Straight shank with drive flat (Weldon) Хвостовик цилиндрический типа Weldon DIN 1835 B Code key Обозначение Dimensions,mm Размеры,мм nmax kg & No. Количество D a H L d Z RPM MT190-025W25R03SD09 25 8 40 96 25 3 23700 0,3 3 T400755-15 7015-T MT190-032W32R04SD09 32 8 40 100 32 4 19700 0,5 SDMT09T308.. SDET09T308.. 4 T400955-15 7015-T MT190-040W32R05SD09 40 8 49 110 32 5 18000 0,7 5 Shank SKIF-M MT 190-G SD09 Хвостовик СКИФ-М Code key Обозначение Dimensions,mm Размеры,мм kg L/ No. Количество D a H L h d1 Z MT190-025G12R03SD09 25 8 35 57 17 M12 3 0,3 3 T400755-15 7015-T MT190-032G16R04SD09 32 8 35 58 22 M16 4 0,5 SDMT09T308.. SDET09T308.. 4 T400955-15 7015-T MT190-040G16R05SD09 40 8 35 58 22 M16 5 0,7 5 Types and mounting dimensions shank see Tool Holder page 223. Виды и размеры присоединительных хвостовиков см. раздел Вспомогательный инструмент стр. 223. 4 -с а r Carbide grade Марка твердого сплава Dimensions Основные размеры P и K N S H Code key Обозначение HCP25C HCP35 HCM35 о 3 W О H HCP35 5 3 M о H о 3 <0 о H о 5 2 P о H HCK10 HWN15 0 3 <0 о H HCS30 HCS35 о 5 2 P о H ic S d1 r b а mm мм o SDMT09T308SR-S 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-G 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-H 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308ER-T О 9,52 9,52 3,97 4,4 0,8 2,5 15 SDET09T308FR-AL 9,52 9,52 3,97 4,4 0,8 2,5 15 II page 32 page 274, 276 СКИФ-М 123 SKIF-M
