TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||

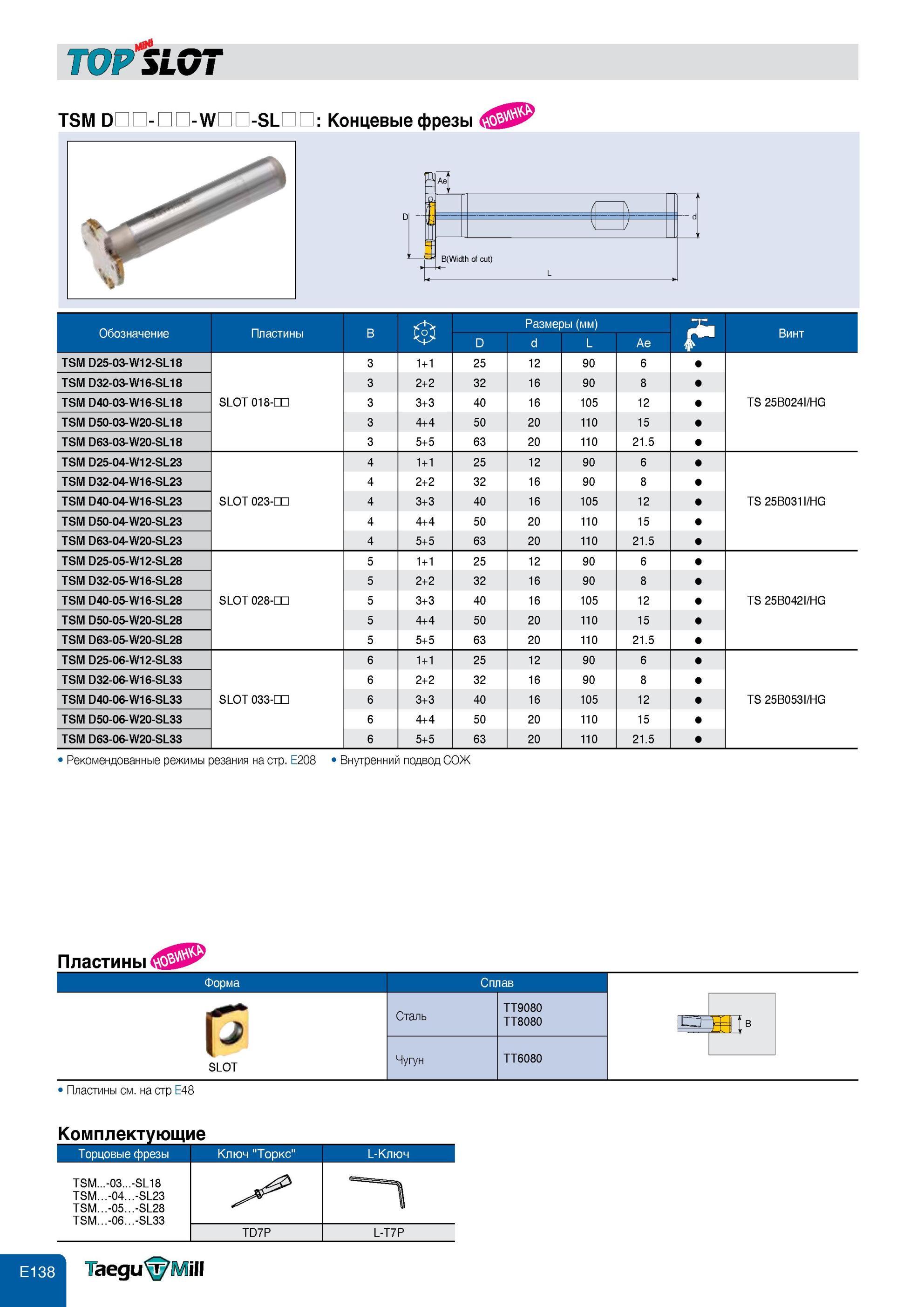

Концевые грибковые фрезы Taegutec TOPSLOT TSM со сменными режущими твердосплавными пластинами Обозначение позиции Размеры TOPSLOT TSM --WDD-SLDD Концевые606 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E138 |
|||||
Концевые грибковые фрезы Taegutec TOPSLOT TSM со сменными режущими твердосплавными пластинами Обозначение позиции Размеры TOPSLOT TSM --WDD-SLDD Концевые Концевые грибковые фрезы Taegutec TOPSLOT TSM со сменными режущими твердосплавными пластинами Обозначение позиции Размеры TOPSLOT TSM --WDD-SLDD Концевые фрезы Обозначение Пластины B Размеры (мм) D d L Ae A Винт TSM D25-03-W12-SL18 3 1 + 1 25 12 90 6 TSM D32-03-W16-SL18 3 2+2 32 16 90 8 TSM D40-03-W16-SL18 SLOT 018-Ш 3 3+3 40 16 105 12 TS 25B024I/HG TSM D50-03-W20-SL18 3 4+4 50 20 110 15 TSM D63-03-W20-SL18 3 5+5 63 20 110 21.5 TSM D25-04-W12-SL23 4 1 + 1 25 12 90 6 TSM D32-04-W16-SL23 4 2+2 32 16 90 8 TSM D40-04-W16-SL23 SLOT 023-Ш 4 3+3 40 16 105 12 TS 25B031I/HG TSM D50-04-W20-SL23 4 4+4 50 20 110 15 TSM D63-04-W20-SL23 4 5+5 63 20 110 21.5 TSM D25-05-W12-SL28 5 1 + 1 25 12 90 6 TSM D32-05-W16-SL28 5 2+2 32 16 90 8 TSM D40-05-W16-SL28 SLOT 028-Ш 5 3+3 40 16 105 12 TS 25B042I/HG TSM D50-05-W20-SL28 5 4+4 50 20 110 15 TSM D63-05-W20-SL28 5 5+5 63 20 110 21.5 TSM D25-06-W12-SL33 6 1 + 1 25 12 90 6 TSM D32-06-W16-SL33 6 2+2 32 16 90 8 TSM D40-06-W16-SL33 SLOT 033-Ш 6 3+3 40 16 105 12 TS 25B053I/HG TSM D50-06-W20-SL33 6 4+4 50 20 110 15 TSM D63-06-W20-SL33 6 5+5 63 20 110 21.5 Рекомендованные режимы резания на стр. E208 Внутренний подвод СОЖ Пластины SLOI Сталь Л'9080 Л'8080 Чугун Л'6080 МП- 1 Пластины см. на стр E48 Сплав Форма Комплектующие Торцовые фрезы Ключ "Торкс" L-Ключ ISM-03-SL18 ISM-04-SL23 ISM-05-SL28 TSM-06-SL33 ID7P L-I7P Концевые грибковые фрезы Taegutec TOPSLOT TSM со сменными режущими твердосплавными пластинами Обозначение позиции Размеры |
|||||
