Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system СКИФ-М (SKIF-M) | Каталог СКИФ-М 2015 Фрезерный и сверлильный инструмент (Всего 484 стр.) |
|||||
|

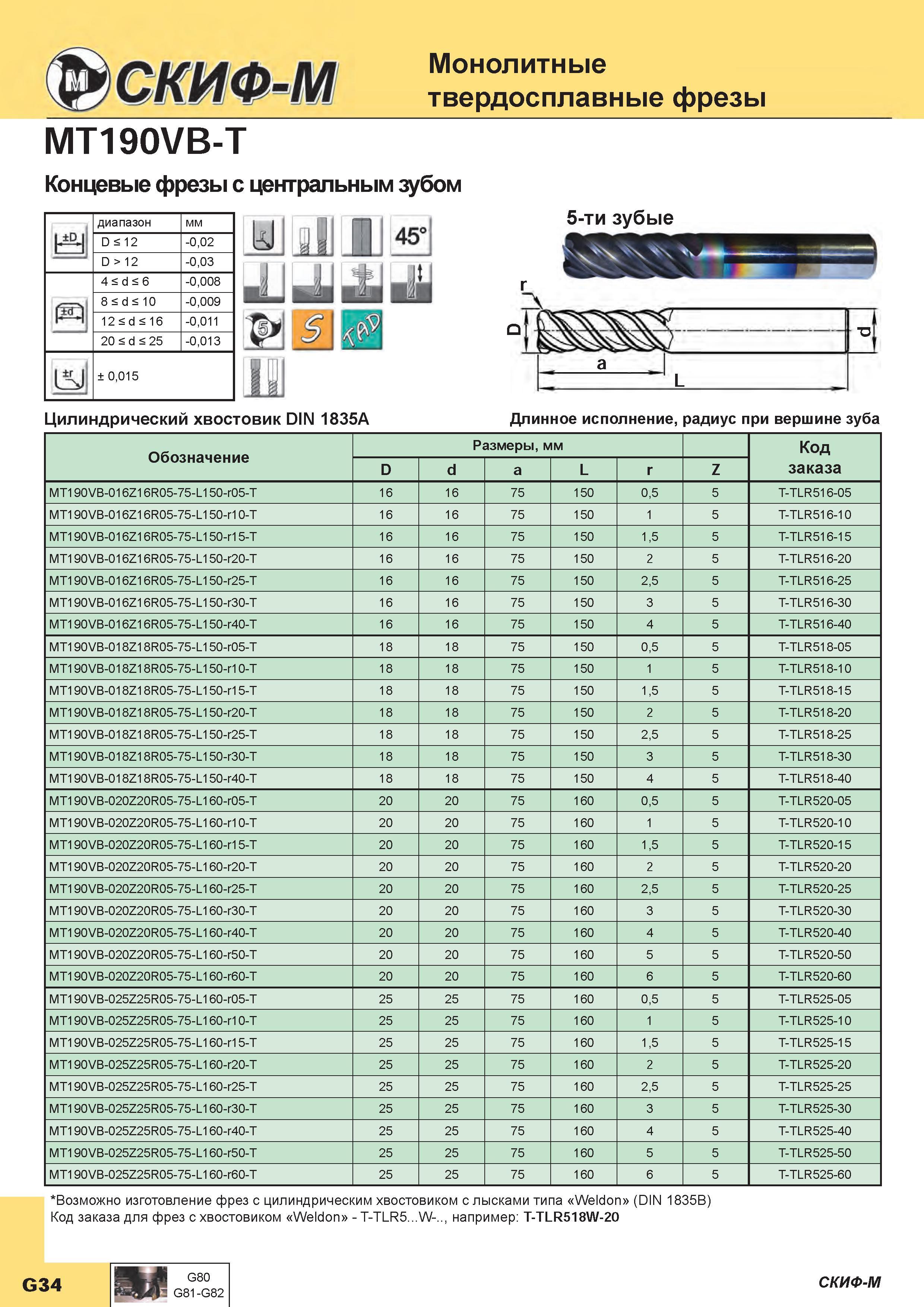

316 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.G34 |
|||||
Концевые фрезы Скиф-М MT190VB-T с центральным зубом диапазон мм 5-ти зубые Цилиндрический хвостовик DIN 1835A Длинное исполнение радиус при верКонцевые фрезы Скиф-М MT190VB-T с центральным зубом диапазон мм 5-ти зубые Цилиндрический хвостовик DIN 1835A Длинное исполнение радиус при вершине зуба Обозначение Размеры мм Код заказа D d a L r Z MT190VB-016Z16R05-75-L150-r05-T 16 16 75 150 05 5 T-TLR516-05 MT190VB-016Z16R05-75-L150-r10-T 16 16 75 150 1 5 T-TLR516-10 MT190VB-016Z16R05-75-L150-r15-T 16 16 75 150 15 5 T-TLR516-15 MT190VB-016Z16R05-75-L150-r20-T 16 16 75 150 2 5 T-TLR516-20 MT190VB-016Z16R05-75-L150-r25-T 16 16 75 150 25 5 T-TLR516-25 MT190VB-016Z16R05-75-L150-r30-T 16 16 75 150 3 5 T-TLR516-30 MT190VB-016Z16R05-75-L150-r40-T 16 16 75 150 4 5 T-TLR516-40 MT190VB-018Z18R05-75-L150-r05-T 18 18 75 150 05 5 T-TLR518-05 MT190VB-018Z18R05-75-L150-r10-T 18 18 75 150 1 5 T-TLR518-10 MT190VB-018Z18R05-75-L150-r15-T 18 18 75 150 15 5 T-TLR518-15 MT190VB-018Z18R05-75-L150-r20-T 18 18 75 150 2 5 T-TLR518-20 MT190VB-018Z18R05-75-L150-r25-T 18 18 75 150 25 5 T-TLR518-25 MT190VB-018Z18R05-75-L150-r30-T 18 18 75 150 3 5 T-TLR518-30 MT190VB-018Z18R05-75-L150-r40-T 18 18 75 150 4 5 T-TLR518-40 MT190VB-020Z20R05-75-L160-r05-T 20 20 75 160 05 5 T-TLR520-05 MT190VB-020Z20R05-75-L160-r10-T 20 20 75 160 1 5 T-TLR520-10 MT190VB-020Z20R05-75-L160-r15-T 20 20 75 160 15 5 T-TLR520-15 MT190VB-020Z20R05-75-L160-r20-T 20 20 75 160 2 5 T-TLR520-20 MT190VB-020Z20R05-75-L160-r25-T 20 20 75 160 25 5 T-TLR520-25 MT190VB-020Z20R05-75-L160-r30-T 20 20 75 160 3 5 T-TLR520-30 MT190VB-020Z20R05-75-L160-r40-T 20 20 75 160 4 5 T-TLR520-40 MT190VB-020Z20R05-75-L160-r50-T 20 20 75 160 5 5 T-TLR520-50 MT190VB-020Z20R05-75-L160-r60-T 20 20 75 160 6 5 T-TLR520-60 MT190VB-025Z25R05-75-L160-r05-T 25 25 75 160 05 5 T-TLR525-05 MT190VB-025Z25R05-75-L160-r10-T 25 25 75 160 1 5 T-TLR525-10 MT190VB-025Z25R05-75-L160-r15-T 25 25 75 160 15 5 T-TLR525-15 MT190VB-025Z25R05-75-L160-r20-T 25 25 75 160 2 5 T-TLR525-20 MT190VB-025Z25R05-75-L160-r25-T 25 25 75 160 25 5 T-TLR525-25 MT190VB-025Z25R05-75-L160-r30-T 25 25 75 160 3 5 T-TLR525-30 MT190VB-025Z25R05-75-L160-r40-T 25 25 75 160 4 5 T-TLR525-40 MT190VB-025Z25R05-75-L160-r50-T 25 25 75 160 5 5 T-TLR525-50 MT190VB-025Z25R05-75-L160-r60-T 25 25 75 160 6 5 T-TLR525-60 Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа Weldon (DIN 1835B) Код заказа для фрез с хвостовиком Weldon T-TLR5...W-.. например T-TLR518W-20 G34 RG80 G81-G82 СКИФ-М Монолитные твердосплавные фрезы MT190VB-T D 12 -002 D 12 -003 4 d 6 -0008 1 1 8 d 10 -0009 12 d 16 -0011 20 d 25 -0013 0015 |
|||||
