Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system СКИФ-М (SKIF-M) | Каталог СКИФ-М 2015 Фрезерный и сверлильный инструмент (Всего 484 стр.) |
|||||
|

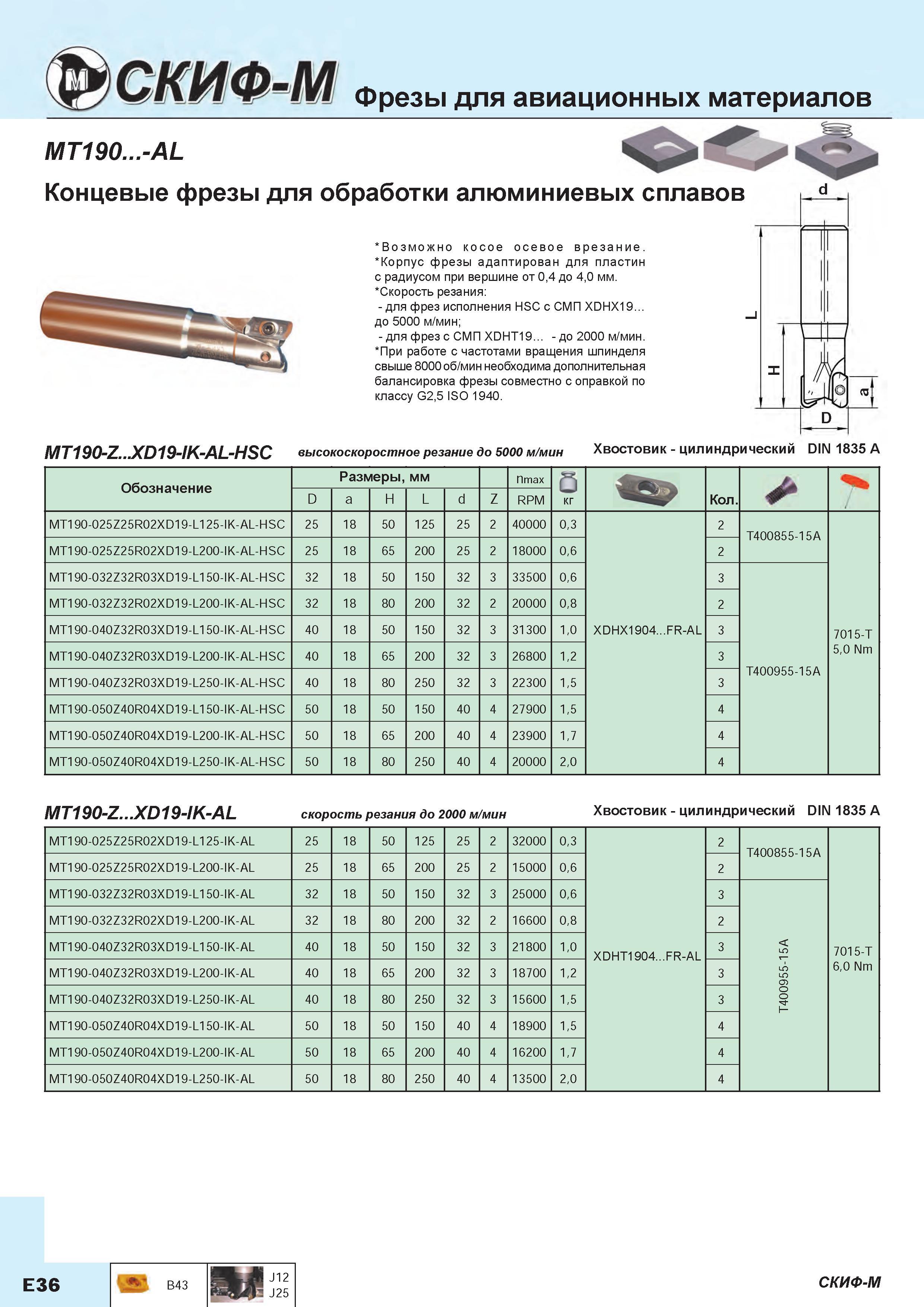

214 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.E36 |
|||||
Концевые фрезы Скиф-М MT190 -AL для обработки алюминиевых сплавов Возможно косое осевое врезание Корпус фрезы адаптирован для пластин с радиусоКонцевые фрезы Скиф-М MT190...-AL для обработки алюминиевых сплавов Возможно косое осевое врезание. Корпус фрезы адаптирован для пластин с радиусом при вершине от 04 до 40 мм. Скорость резания для фрез исполнения HSC с СМП XDHX19 до 5000 м/мин для фрез с СМП XDHT19 до 2000 м/мин. При работе с частотами вращения шпинделя свыше 8000 об/мин необходима дополнительная балансировка фрезы совместно с оправкой по классу G25 ISO 1940. MT190-Z..XD19-IK-AL-HSC высокоскоростное резание до 5000 м/мин Хвостовик ци.пиндрический D N 1835 А Обозначение Размеры мм nmax кг D a H L d Z RPM MT190-025Z25R02XD19-L125-IK-AL-HSC 25 18 50 125 25 2 40000 03 MT190-025Z25R02XD19-L200-IK-AL-HSC 25 18 65 200 25 2 18000 06 MT190-032Z32R03XD19-L150-IK-AL-HSC 32 18 50 150 32 3 33500 06 MT190-032Z32R02XD19-L200-IK-AL-HSC 32 18 80 200 32 2 20000 08 MT190-040Z32R03XD19-L150-IK-AL-HSC 40 18 50 150 32 3 31300 10 MT190-040Z32R03XD19-L200-IK-AL-HSC 40 18 65 200 32 3 26800 12 MT190-040Z32R03XD19-L250-IK-AL-HSC 40 18 80 250 32 3 22300 15 MT190-050Z40R04XD19-L150-IK-AL-HSC 50 18 50 150 40 4 27900 15 MT190-050Z40R04XD19-L200-IK-AL-HSC 50 18 65 200 40 4 23900 17 MT190-050Z40R04XD19-L250-IK-AL-HSC 50 18 80 250 40 4 20000 20 Кол T400855-15A XDHX1904...FR-AL 7015-T 50 Nm T400955-15A MT190-Z...XD19-IK-AL скорость резания до 2000 м/мин Хвостовик цилиндрический DIN 1835 А MT190-025Z25R02XD19-L125-IK-AL 25 18 50 125 25 2 32000 03 2 T400855-15A MT190-025Z25R02XD19-L200-IK-AL 25 18 65 200 25 2 15000 06 2 MT190-032Z32R03XD19-L150-IK-AL 32 18 50 150 32 3 25000 06 3 MT190-032Z32R02XD19-L200-IK-AL 32 18 80 200 32 2 16600 08 2 MT190-040Z32R03XD19-L150-IK-AL 40 18 50 150 32 3 21800 10 XDHT1904...FR-AL 3 A 5 5- 5 9 0 0 4 T 7015-T MT190-040Z32R03XD19-L200-IK-AL 40 18 65 200 32 3 18700 12 3 60 Nm MT190-040Z32R03XD19-L250-IK-AL 40 18 80 250 32 3 15600 15 3 MT190-050Z40R04XD19-L150-IK-AL 50 18 50 150 40 4 18900 15 4 MT190-050Z40R04XD19-L200-IK-AL 50 18 65 200 40 4 16200 17 4 MT190-050Z40R04XD19-L250-IK-AL 50 18 80 250 40 4 13500 20 4 E36 B43 RJ12 J25 СКИФ-М СКИФ-М Фрезы для авиационных материалов MT190...-AL |
|||||
