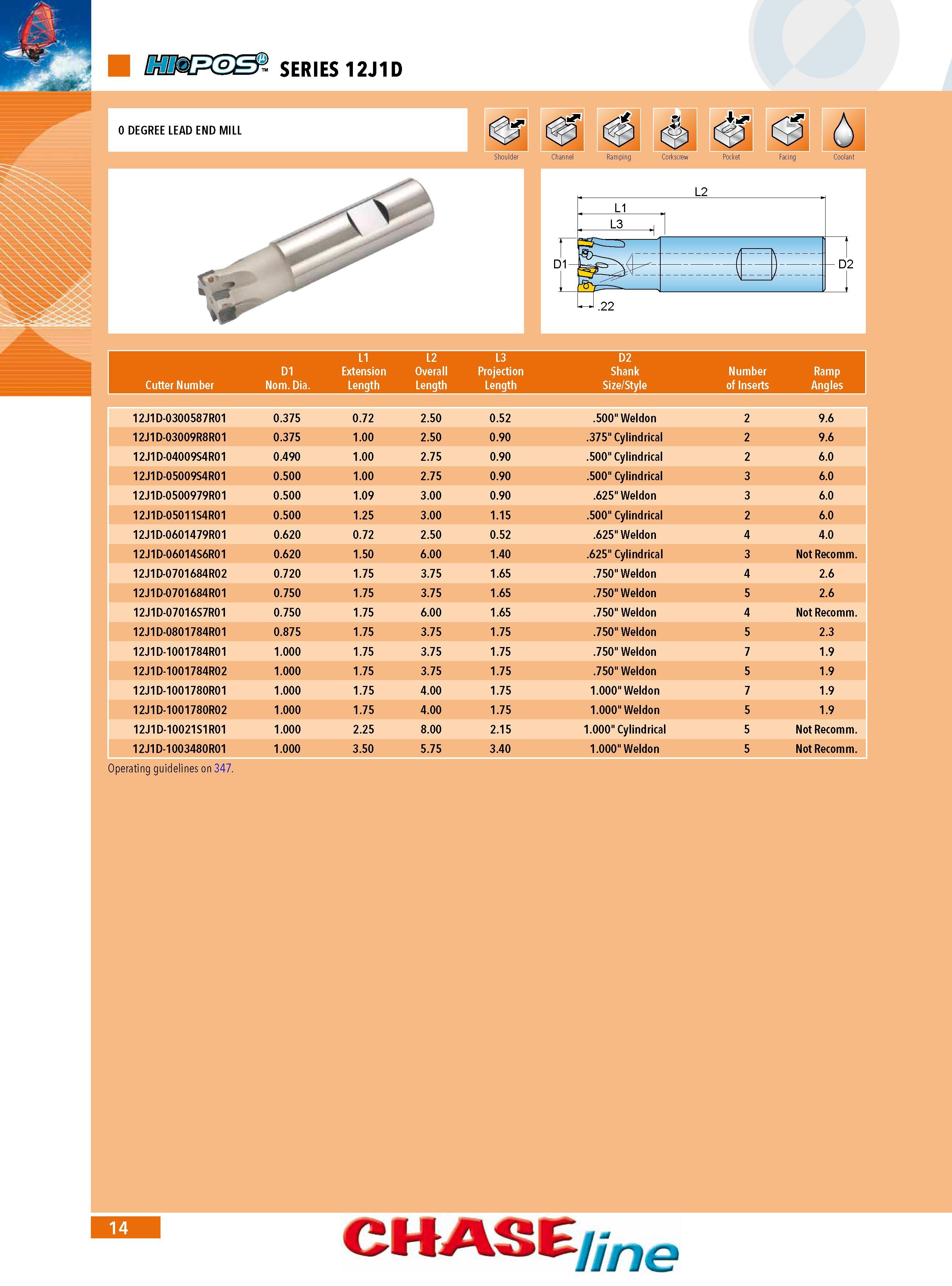

Концевые фрезы Ingersoll 12J1D CHASE line со сменными твердосплавными режущими пластинами Многооперационный фрезерный инструмент с цилиндрическим хвостовиком или Weldon12 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.14 |
|||||
Концевые фрезы Ingersoll 12J1D CHASE line со сменными твердосплавными режущими пластинами Многооперационный фрезерный инструмент с цилиндрическим хвостовиком или Weldon Концевые фрезы Ingersoll 12J1D CHASE line со сменными твердосплавными режущими пластинами Многооперационный фрезерный инструмент с цилиндрическим хвостовиком или Weldon SERIES 12J1D 0 DEGREE LEAD END MILL & 3 Shoulder Channel Ramping Corkscrew Pocket Facing Coolant L1 L2 D1 Extension Overall Proi Cutter Number Nom. Dia. Length Length Le D2 tion Shank Number Ramp th Size Style of Inserts Angles 12J1D-0300587R01 0.375 0.72 2.50 0.52 .500" Weldon 2 9.6 12J1D-03009R8R01 0.375 1.00 2.50 0.90 .375" Cylindrical 2 9.6 12J1D-04009S4R01 0.490 1.00 2.75 0.90 .500" Cylindrical 2 6.0 12J1D-05009S4R01 0.500 1.00 2.75 0.90 .500" Cylindrical 3 6.0 12J1D-0500979R01 0.500 1.09 3.00 0.90 .625" Weldon 3 6.0 12J1D-05011S4R01 0.500 1.25 3.00 1.15 .500" Cylindrical 2 6.0 12J1D-0601479R01 0.620 0.72 2.50 0.52 .625" Weldon 4 4.0 12J1D-06014S6R01 0.620 1.50 6.00 1.40 .625" Cylindrical 3 Not Recomm. 12J1D-0701684R02 0.720 1.75 3.75 1.65 .750" Weldon 4 2.6 12J1D-0701684R01 0.750 1.75 3.75 1.65 .750" Weldon 5 2.6 12J1D-07016S7R01 0.750 1.75 6.00 1.65 .750" Weldon 4 Not Recomm. 12J1D-0801784R01 0.875 1.75 3.75 1.75 .750" Weldon 5 2.3 12J1D-1001784R01 1.000 1.75 3.75 1.75 .750" Weldon 7 1.9 12J1D-1001784R02 1.000 1.75 3.75 1.75 .750" Weldon 5 1.9 12J1D-1001780R01 1.000 1.75 4.00 1.75 1.000" Weldon 7 1.9 12J1D-1001780R02 1.000 1.75 4.00 1.75 1.000" Weldon 5 1.9 12J1D-10021S1R01 1.000 2.25 8.00 2.15 1.000" Cylindrical 5 Not Recomm. 12J1D-1003480R01 1.000 3.50 5.75 3.40 1.000" Weldon 5 Not Recomm. Operating guidelines on 347. 14 CHASE ne |
|||||
