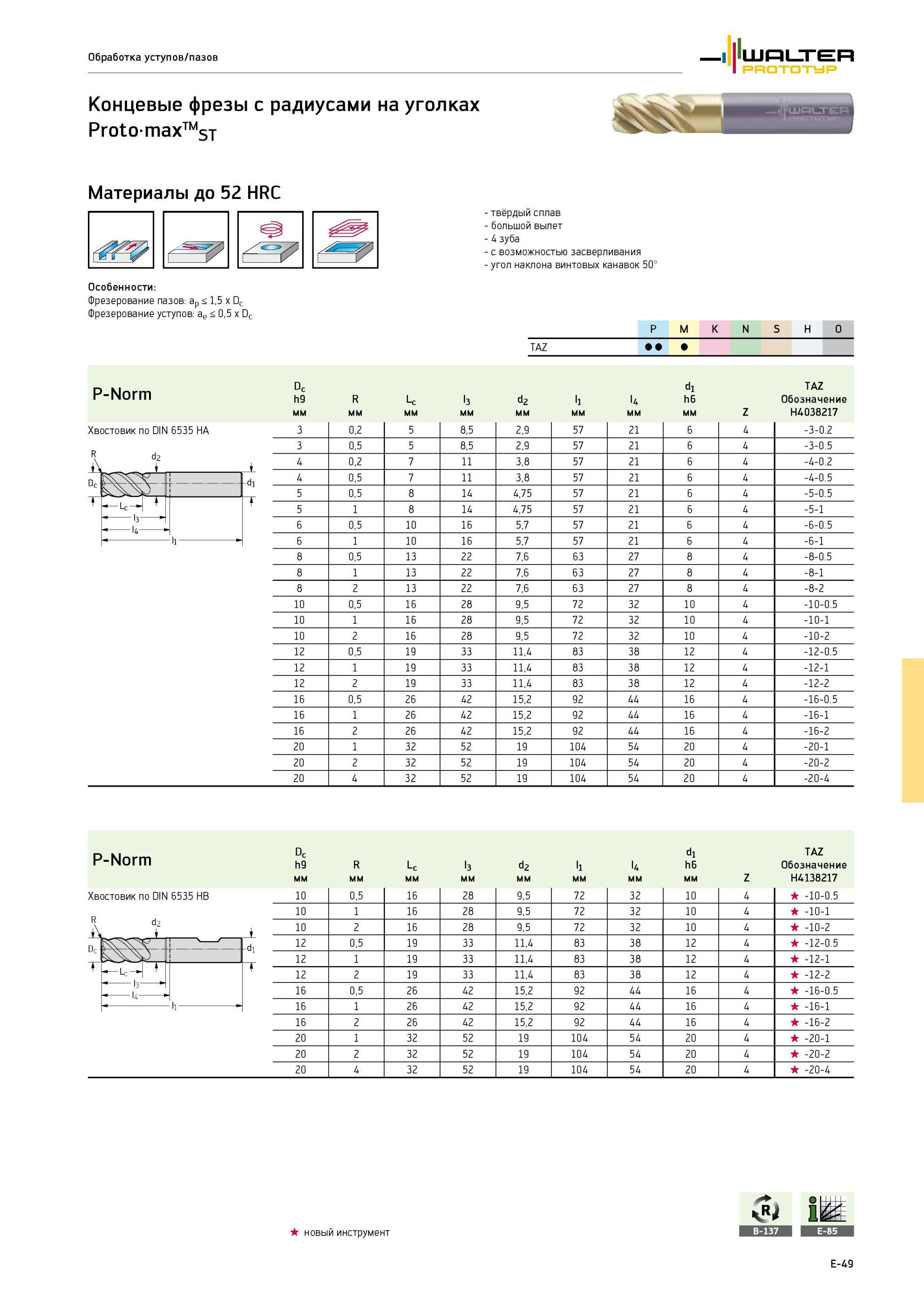

Концевая твердосплавная фреза Вальтер с радиусами на углах Цилиндрический хвостовик (ц/х) согласно DIN 6535 HA и HB Велдон Фрезерование уступов и пазов _ на фрезерных станках Фрезерование уступов пазов Walter Prototyp Концевые фрезы с радиусами на уголках ProtomaxTMST Материалы до 52 HRC У Особенности Фрезерование пазов ap 1,5 x Dc Фрезерование уступов ae 0,5 x Dc - твердый сплав - большой вылет - 4 зуба - с возможностью засверливания - угол наклона винтовых канавок 50° Группы обрабатываемых материалов по ISO P M K N S H O TAZ P-Norm d1 TAZ Хвостовик по DIN 6535 HA 1 -di t 13 - l4 h9 мм R мм Lc мм l3 мм d2 мм l1 мм l4 мм h6 мм Z Обозначение H4038217 3 0,2 5 8,5 2,9 57 21 6 4 -3-0.2 3 0,5 5 8,5 2,9 57 21 6 4 -3-0.5 4 0,2 7 11 3,8 57 21 6 4 -4-0.2 4 0,5 7 11 3,8 57 21 6 4 -4-0.5 5 0,5 8 14 4,75 57 21 6 4 -5-0.5 5 1 8 14 4,75 57 21 6 4 -5-1 6 0,5 10 16 5,7 57 21 6 4 -6-0.5 6 1 10 16 5,7 57 21 6 4 -6-1 8 0,5 13 22 7,6 63 27 8 4 -8-0.5 8 1 13 22 7,6 63 27 8 4 -8-1 8 2 13 22 7,6 63 27 8 4 -8-2 10 0,5 16 28 9,5 72 32 10 4 -10-0.5 10 1 16 28 9,5 72 32 10 4 -10-1 10 2 16 28 9,5 72 32 10 4 -10-2 12 0,5 19 33 11,4 83 38 12 4 -12-0.5 12 1 19 33 11,4 83 38 12 4 -12-1 12 2 19 33 11,4 83 38 12 4 -12-2 16 0,5 26 42 15,2 92 44 16 4 -16-0.5 16 1 26 42 15,2 92 44 16 4 -16-1 16 2 26 42 15,2 92 44 16 4 -16-2 20 1 32 52 19 104 54 20 4 -20-1 20 2 32 52 19 104 54 20 4 -20-2 20 4 32 52 19 104 54 20 4 -20-4 D c R P-Norm Dc h9 мм R мм Lc мм l3 мм d2 мм l1 мм l4 мм d1 h6 мм Z TAZ Обозначение H4138217 Хвостовик по DIN 6535 HB 1 -di t U 10 0,5 16 28 9,5 72 32 10 4 -10-0.5 10 1 16 28 9,5 72 32 10 4 -10-1 10 2 16 28 9,5 72 32 10 4 -10-2 12 0,5 19 33 11,4 83 38 12 4 -12-0.5 12 1 19 33 11,4 83 38 12 4 -12-1 12 2 19 33 11,4 83 38 12 4 -12-2 16 0,5 26 42 15,2 92 44 16 4 -16-0.5 16 1 26 42 15,2 92 44 16 4 -16-1 16 2 26 42 15,2 92 44 16 4 -16-2 20 1 32 52 19 104 54 20 4 -20-1 20 2 32 52 19 104 54 20 4 -20-2 20 4 32 52 19 104 54 20 4 -20-4 R новый инструмент KRt E-49
