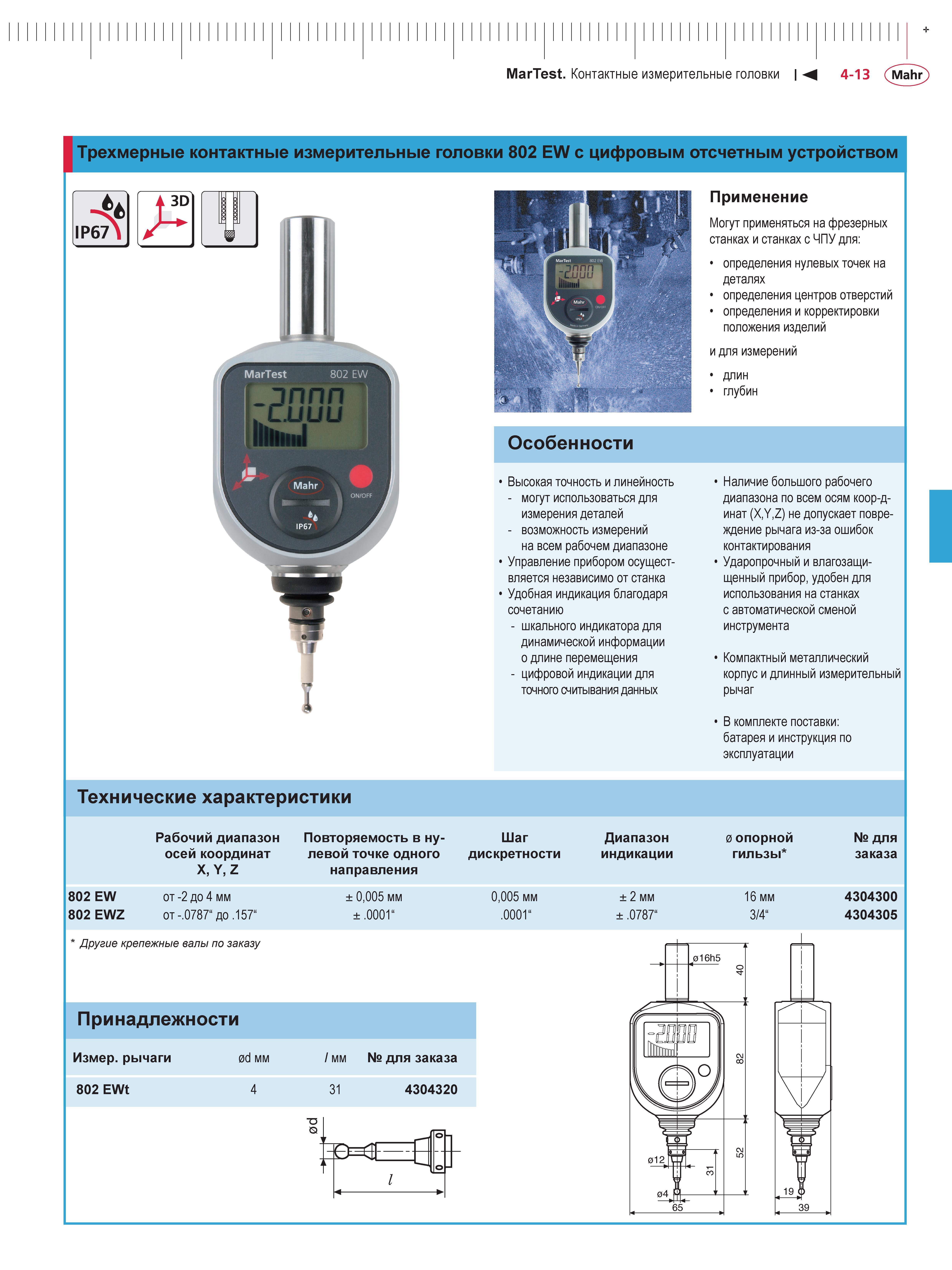

115 Каталог MAHR 2013 Измерительный инструмент приборы и оборудование Стр.4-13 |
|||||
Контактные измерительные головки Mahr MarTest Трехмерные контактные измерительные головки 802 EW с цифровым отсчетным устройством IP67 ПрименениеКонтактные измерительные головки Mahr MarTest Трехмерные контактные измерительные головки 802 EW с цифровым отсчетным устройством IP67 Применение Могут применяться на фрезерных станках и станках с ЧПУ для определения нулевых точек на деталях определения центров отверстий определения и корректировки положения изделий и для измерений длин глубин Особенности Высокая точность и линейность - могут использоваться для измерения деталей - возможность измерений на всем рабочем диапазоне Управление прибором осуществляется независимо от станка Удобная индикация благодаря сочетанию - шкального индикатора для динамической информации о длине перемещения - цифровой индикации для точного считывания данных Наличие большого рабочего диапазона по всем осям коор-д-инат (XYZ) не допускает повреждение рычага из-за ошибок контактирования Ударопрочный и влагозащищенный приборудобен для использования на станках с автоматической сменой инструмента Компактный металлический корпус и длинный измерительный рычаг В комплекте поставки батарея и инструкция по эксплуатации Технические характеристики 802 EW 802 EWZ рабочий диапазон осей координат X Y Z от -2 до 4 мм от -.0787 до .157 Повторяемость в нулевой точке одного направления 0005 мм .0001 Шаг дискретности 0005 мм .0001 Диапазон индикации 2 мм .0787 0 опорной гильзы 16 мм 3 4 для заказа 4304300 4304305 Другие крепежные валы по заказу 39 |
|||||
