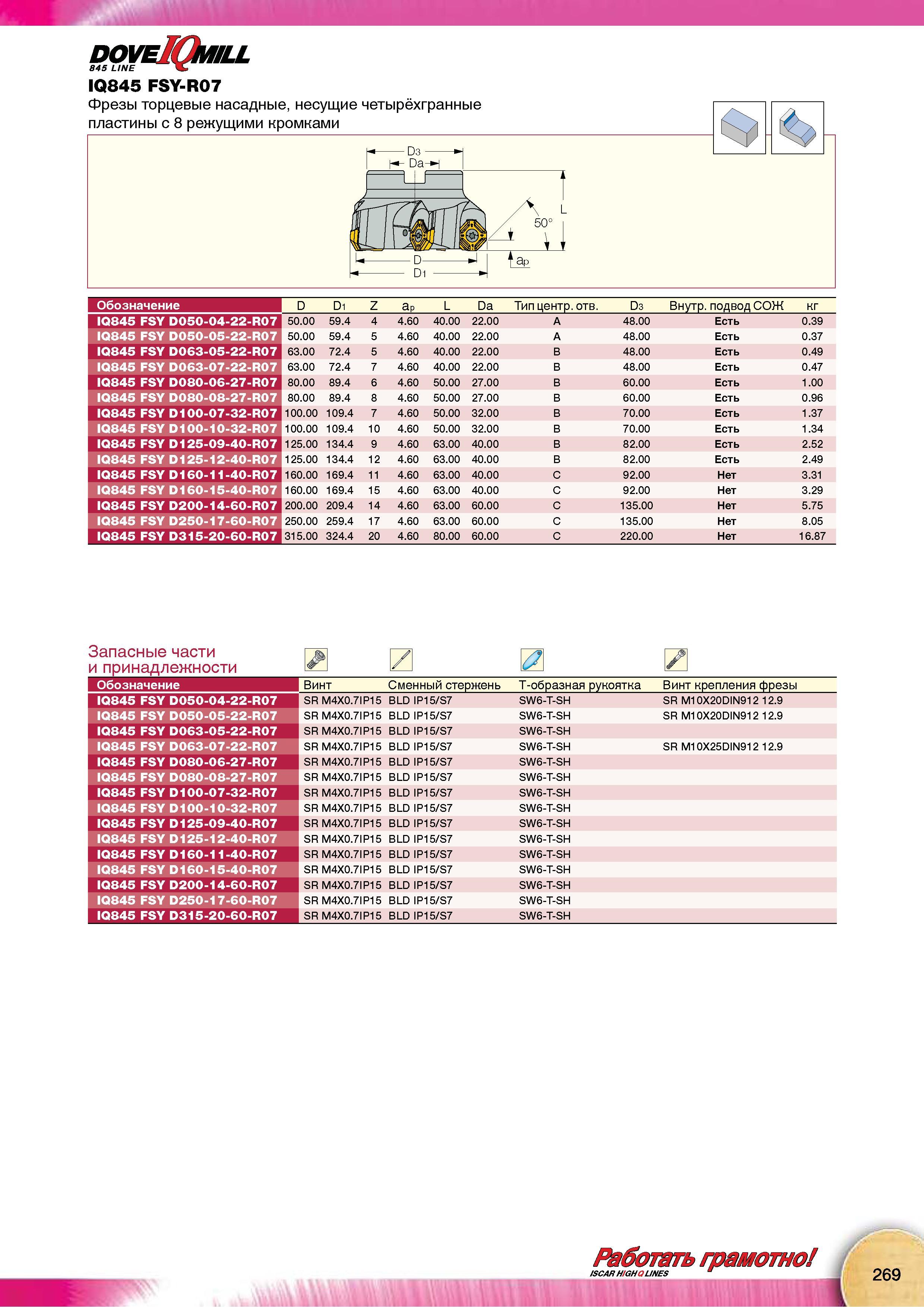

Конструкция и размеры торцевых насадных сборных фрез Iscar IQ845 FSY-R07 со сменными четырехгранными твердосплавными пластинами Обозначение271 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.269 |
|||||
Конструкция и размеры торцевых насадных сборных фрез Iscar IQ845 FSY-R07 со сменными четырехгранными твердосплавными пластинами Обозначение Конструкция и размеры торцевых насадных сборных фрез Iscar IQ845 FSY-R07 со сменными четырехгранными твердосплавными пластинами Обозначение _ D Dl z Ap L Da Тип центр, отв. D3 Внутренний подвод СОЖ кг IQ845 FSY D050-04-22-R07 50.00 59.4 4 4.60 40.00 22.00 A 48.00 Есть 0.39 IQ845 FSY D050-05-22-R07 50.00 59.4 5 4.60 40.00 22.00 A 48.00 Есть 0.37 IQ845 FSY D063-05-22-R07 63.00 72.4 5 4.60 40.00 22.00 В 48.00 Есть 0.49 IQ845 FSY D063-07-22-R07 63.00 72.4 7 4.60 40.00 22.00 в 48.00 Есть 0.47 IQ845 FSY D080-06-27-R07 80.00 89.4 6 4.60 50.00 27.00 в 60.00 Есть 1.00 IQ845 FSY D080-08-27-R07 80.00 89.4 8 4.60 50.00 27.00 в 60.00 Есть 0.96 IQ845 FSY D100-07-32-R07 100.00 109.4 7 4.60 50.00 32.00 в 70.00 Есть 1.37 IQ845 FSY D100-10-32-R07 100.00 109.4 10 4.60 50.00 32.00 в 70.00 Есть 1.34 IQ845 FSY D125-09-40-R07 125.00 134.4 9 4.60 63.00 40.00 в 82.00 Есть 2.52 IQ845 FSY D125-12-40-R07 125.00 134.4 12 4.60 63.00 40.00 в 82.00 Есть 2.49 IQ845 FSY D160-11-40-R07 160.00 169.4 11 4.60 63.00 40.00 с 92.00 Нет 3.31 IQ845 FSY D160-15-40-R07 160.00 169.4 15 4.60 63.00 40.00 с 92.00 Нет 3.29 IQ845 FSY D200-14-60-R07 200.00 209.4 14 4.60 63.00 60.00 с 135.00 Нет 5.75 IQ845 FSY D250-17-60-R07 250.00 259.4 17 4.60 63.00 60.00 с 135.00 Нет 8.05 IQ845 FSY D315-20-60-R07 315.00 324.4 20 4.60 80.00 60.00 с 220.00 Нет 16.87 Запасные части и принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка Винт крепления фрезы IQ845 FSY D050-04-22-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH SR M10X20DIN912 12.9 IQ845 FSY D050-05-22-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH SR M10X20DIN912 12.9 IQ845 FSY D063-05-22-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D063-07-22-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH SR M10X25DIN912 12.9 IQ845 FSY D080-06-27-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D080-08-27-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D100-07-32-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D100-10-32-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D125-09-40-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D125-12-40-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D160-11-40-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D160-15-40-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D200-14-60-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D250-17-60-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH IQ845 FSY D315-20-60-R07 SR M4X0.7IP15 BLD IP15/S7 SW6-T-SH Работать грамотно ISCA/J HIGH Q LINES j 269 845 LINE |
|||||
