INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.) |
|||||
|
92 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.88 |
|||||

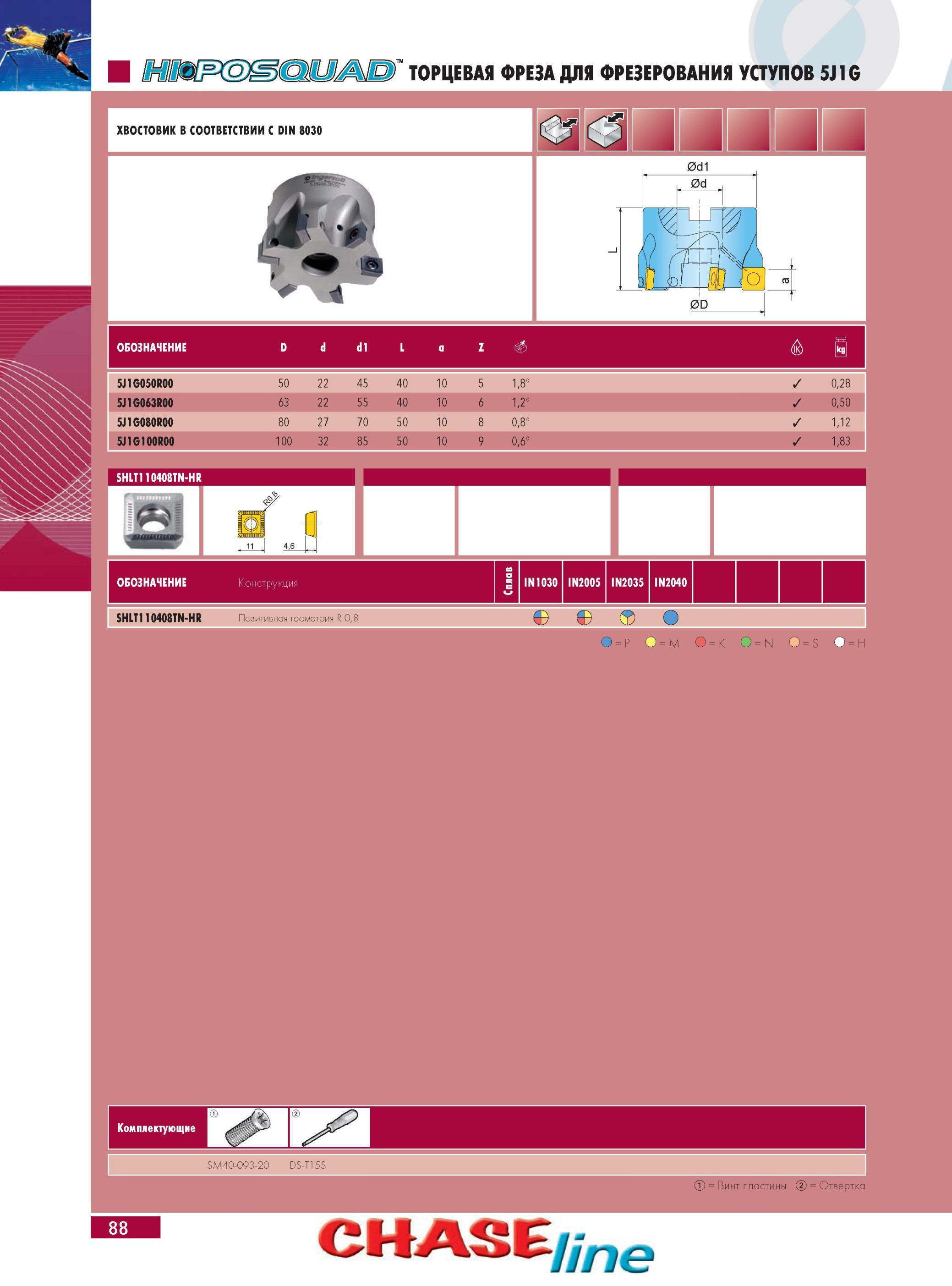

Комплектующие INGERSOLL SM40-093-20 DS-T15S = Винт пластины = Отвертка ТОРЦЕВЫЕ ФРЕЗЫ Ingersoll ДЛЯ ФРЕЗЕРОВАНИЯ УСТУПОВ ТОРЦЕВАЯ ФРЕЗА ДЛЯ ФРЕЗЕРОВАНИЯ УСТУПОВКомплектующие INGERSOLL SM40-093-20 DS-T15S = Винт пластины = Отвертка ТОРЦЕВЫЕ ФРЕЗЫ Ingersoll ДЛЯ ФРЕЗЕРОВАНИЯ УСТУПОВ ТОРЦЕВАЯ ФРЕЗА ДЛЯ ФРЕЗЕРОВАНИЯ УСТУПОВ 5J1G Хвостовик инструмента в соотвтствии со стандартом DIN 8030 Обозначение d1 L a Z К dj 5J1G050R00 50 22 45 40 10 5 1,8° 0,28 5J1G063R00 63 22 55 40 10 6 1,2° 0,50 5J1G080R00 80 27 70 50 10 8 0,8° 1,12 5J1G100R00 100 32 85 50 10 9 0,6° 1,83 Обозначение Конструкция Сплав IN1030 IN2005 IN2035 IN2040 SHLT1 10408TN-HR Позитивная геометрия R 0,8 О |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Насадные торцевые фрезы Ingersoll с СРП для фрезерования уступов | |||||
| Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.) | |||||
| |
 89 |  90 |  91 Металлорежущий фрезерный инструмент Ingersoll с СМП Торцевые фрезы 5J1F со сменными твердосплавными пластинами для фрезерования прямоугольных уступов и плоскост |  93 Сборный металлорежущий инструмент Ингерсолл для фрезерования на металлообрабатывающих станках Торцевая фреза Ingersoll 5H6G с СРП для фрезерования уступов |  94 |  95 |
| |
|||||
