Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент (Всего 1045 стр.)

165 Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент Стр.D94

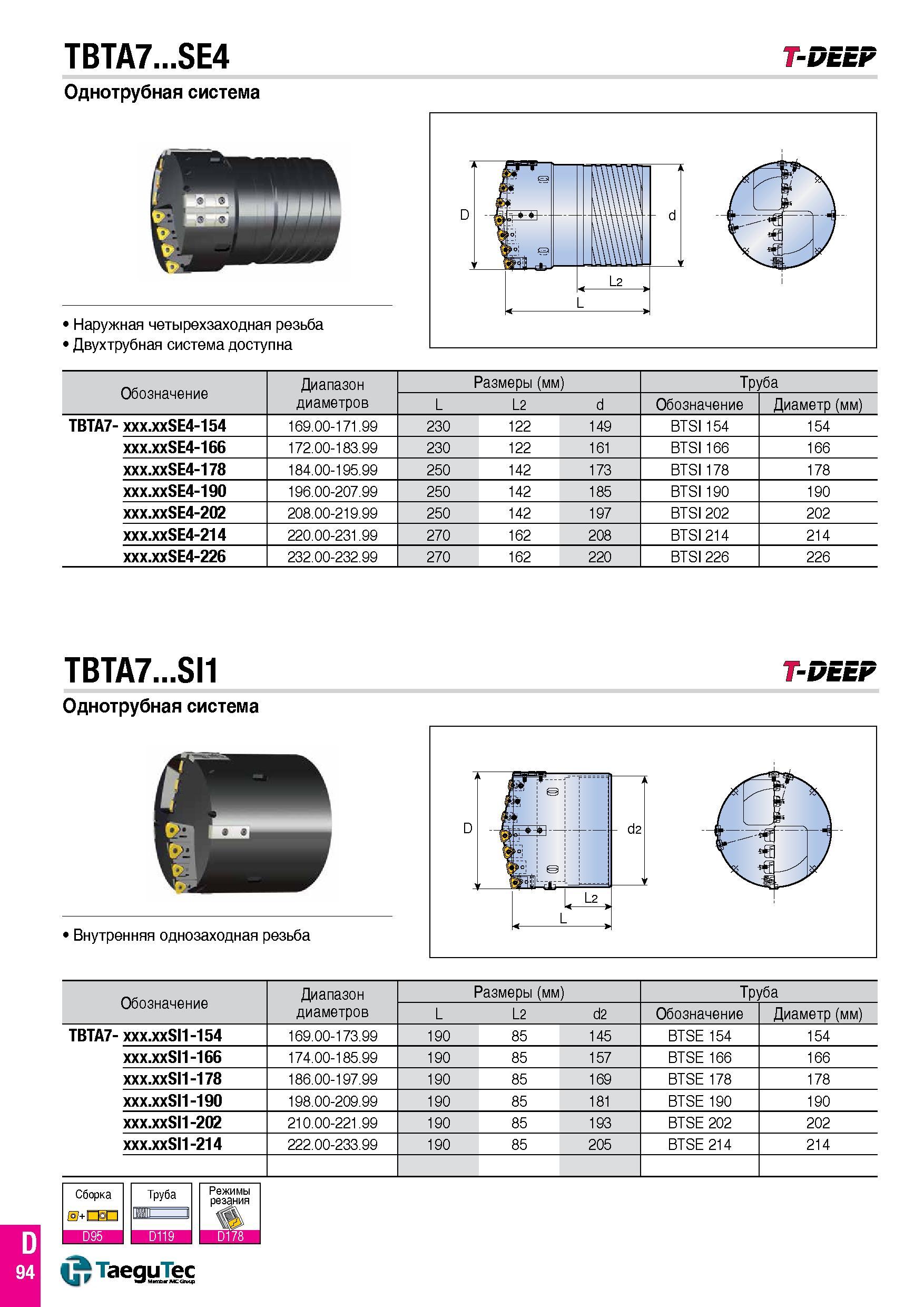

Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. D94 0165 RUS Lab2u TBTA7...SE4 Однотрубная система T-DEEP Обозначение Диапазон Размеры (мм) Труба диаметров L L2 d Обозначение Диаметр (мм) TBTA7- xxx.xxSE4-154 169.00-171.99 230 122 149 BTSI154 154 xxx.xxSE4-166 172.00-183.99 230 122 161 BTSI166 166 xxx.xxSE4-178 184.00-195.99 250 142 173 BTSI178 178 xxx.xxSE4-190 196.00-207.99 250 142 185 BTSI190 190 xxx.xxSE4-202 208.00-219.99 250 142 197 BTSI202 202 xxx.xxSE4-214 220.00-231.99 270 162 208 BTSI 214 214 xxx.xxSE4-226 232.00-232.99 270 162 220 BTSI 226 226 TBTA7...SI1 Однотрубная система T-DEEP > Внутренняя однозаходная резьба Обозначение Диапазон диаметров Размеры (мм) Труба L L2 d2 Обозначение Диаметр (мм) TBTA7- xxx.xxSI1-154 169.00-173.99 190 85 145 BTSE 154 154 xxx.xxSI1-166 174.00-185.99 190 85 157 BTSE 166 166 xxx.xxSI1-178 186.00-197.99 190 85 169 BTSE 178 178 xxx.xxSI1-190 198.00-209.99 190 85 181 BTSE 190 190 xxx.xxSI1-202 210.00-221.99 190 85 193 BTSE 202 202 xxx.xxSI1-214 222.00-233.99 190 85 205 BTSE 214 214 Сборка I +□ □ Труба TaeguTec 94
