221 Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент Стр.D150

Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. D150 0221 RUS Lab2u

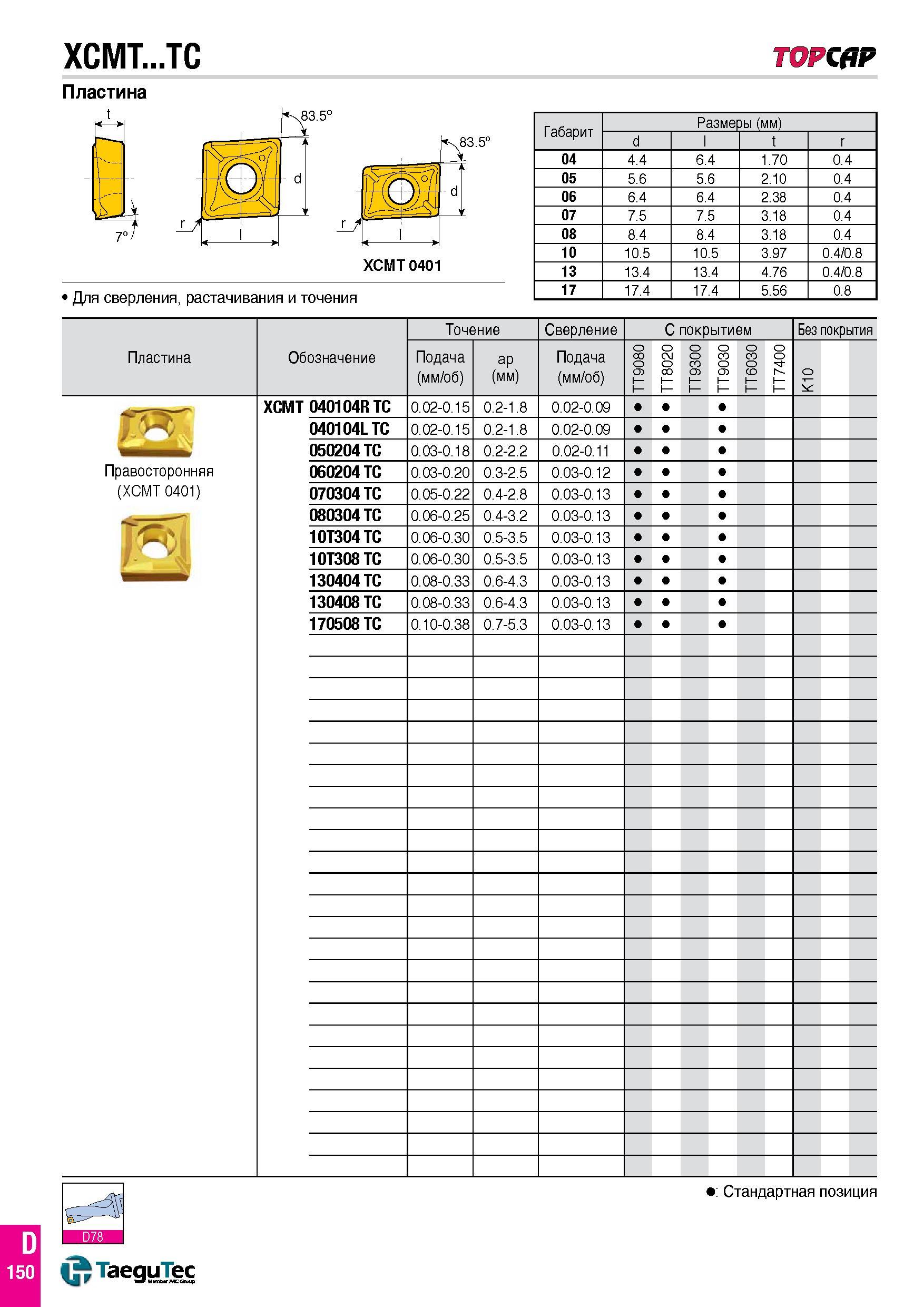

XCMT...TC TOPCfiP Пластина 83.5° Для сверления, растачивания и точения Габарит Размеры (мм) d l t r 04 4.4 6.4 1.70 0.4 05 5.6 5.6 2.10 0.4 06 6.4 6.4 2.38 0.4 07 7.5 7.5 3.18 0.4 08 8.4 8.4 3.18 0.4 10 10.5 10.5 3.97 0.4/0.8 13 13.4 13.4 4.76 0.4/0.8 17 17.4 17.4 5.56 0.8 Пластина Обозначение Точение Сверление С покрытием Без покрытия Подача (мм/об) ap (мм) Подача (мм/об) TT9080 TT8020 TT9300 TT9030 О 3 0 6 T 1 TT7400 о XCMT 040104R TC 0.02-0.15 0.2-1.8 0.02-0.09 040104LTC 0.02-0.15 0.2-1.8 0.02-0.09 050204 TC 0.03-0.18 0.2-2.2 0.02-0.11 060204 TC 0.03-0.20 0.3-2.5 0.03-0.12 070304 TC 0.05-0.22 0.4-2.8 0.03-0.13 080304 TC 0.06-0.25 0.4-3.2 0.03-0.13 10T304 TC 0.06-0.30 0.5-3.5 0.03-0.13 10T308 TC 0.06-0.30 0.5-3.5 0.03-0.13 130404 TC 0.08-0.33 0.6-4.3 0.03-0.13 130408 TC 0.08-0.33 0.6-4.3 0.03-0.13 170508 TC 0.10-0.38 0.7-5.3 0.03-0.13 Правосторонняя (XCMT 0401) Стандартная позиция TaeguTec 150
