Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. C51 0054 RUS Lab2u

Обновлено 2020-04-11 18:03:06

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент (Всего 1045 стр.)

54 Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент Стр.C51

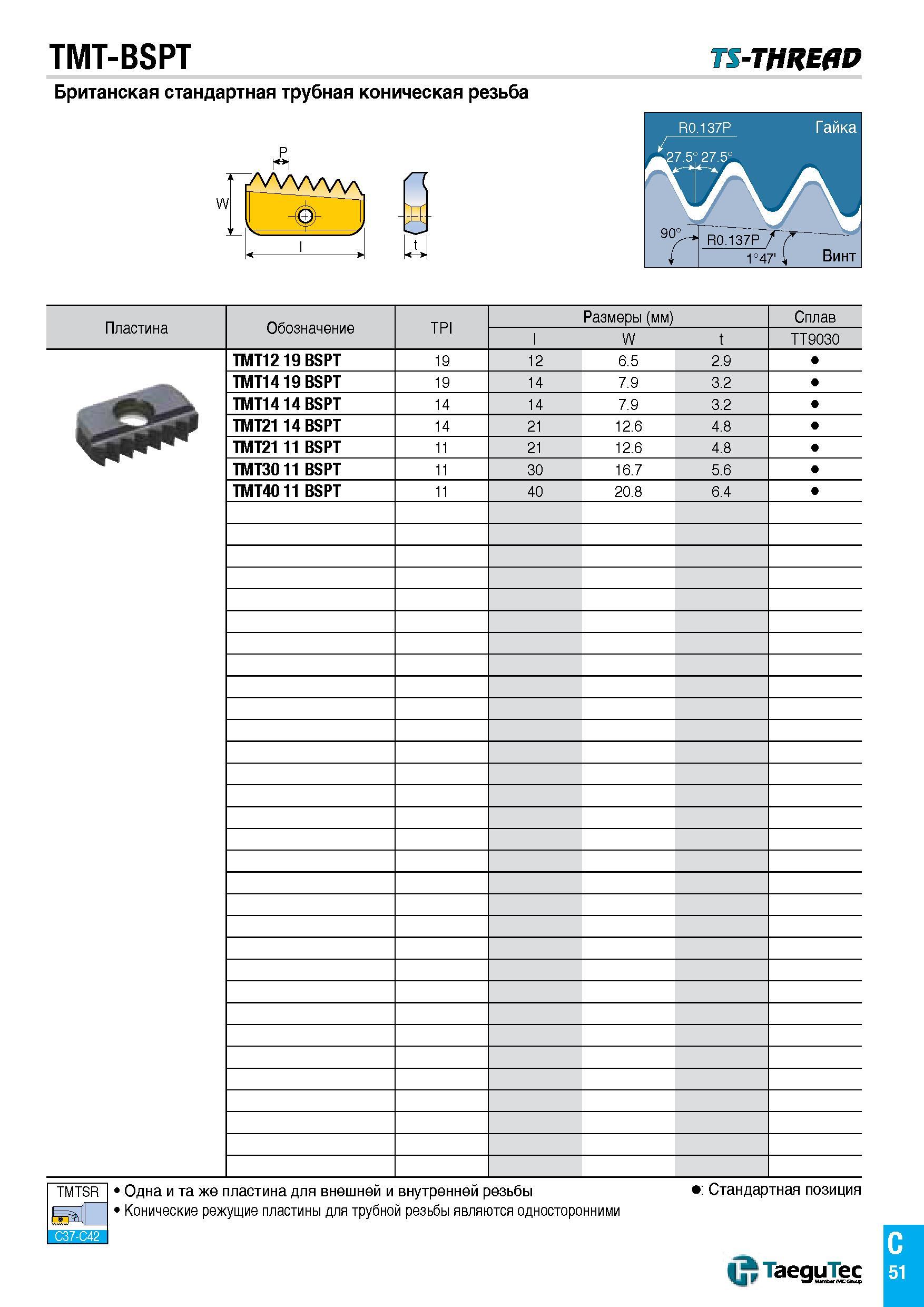

Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. C51 0054 RUS Lab2u TMT-BSPT TS-THREAD Британская стандартная трубная коническая резьба R0.137P 27.5° 27.5° Гайка И 8о R0.137P / 1=47' J, Винт Пластина Обозначение TPI Размеры (мм) Сплав l W t TT9030 Ф TMT12 19 BSPT 19 12 6.5 2.9 TMT14 19 BSPT 19 14 7.9 3.2 TMT14 14 BSPT 14 14 7.9 3.2 TMT21 14 BSPT 14 21 12.6 4.8 TMT21 11 BSPT 11 21 12.6 4.8 TMT30 11 BSPT 11 30 16.7 5.6 TMT40 11 BSPT 11 40 20.8 6.4 TMTSR Одна и та же пластина для внешней и внутренней резьбы > Конические режущие пластины для трубной резьбы являются односторонними Стандартная позиция TaeguTec C 51
