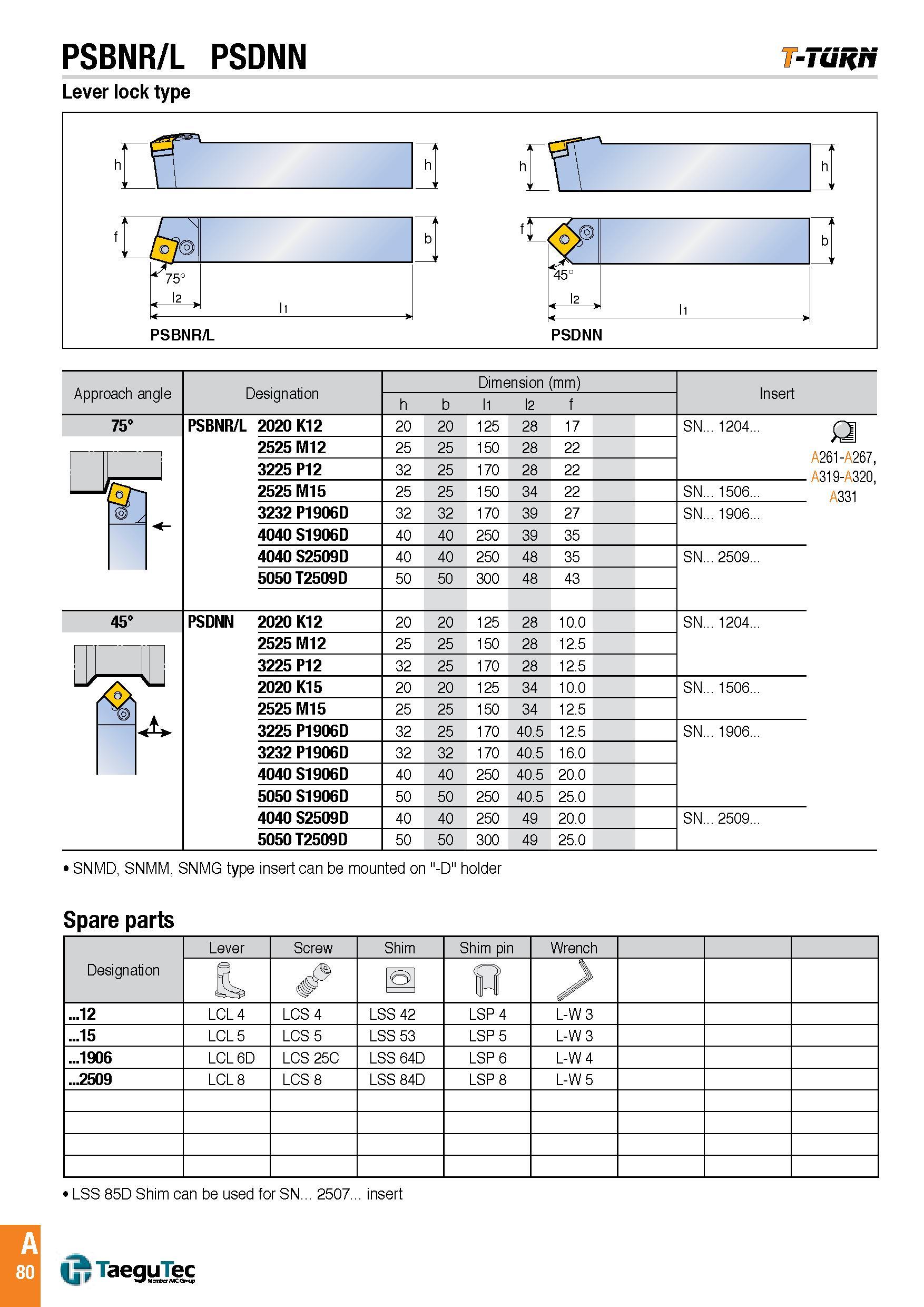

PSBNR/L PSDNN -Tuh/t Lever lock type Approach angle Designation Dimension (mm) Insert h b l1 l2 f 75° PSBNR/L 2020 K12 20 20 125 28 17 SN 1204 £jj A261-A267, 310- 320 ri 2525 M12 25 25 150 28 22 3225 P12 32 25 170 28 22 / 2525 M15 25 25 150 34 22 SN.. 1506- A331 3232 P1906D 32 32 170 39 27 SN 1906 4040 S1906D 40 40 250 39 35 4040 S2509D 40 40 250 48 35 SN 2509 5050 T2509D 50 50 300 48 43 45° PSDNN 2020 K12 20 20 125 28 10.0 SN 1204 J D 2525 M12 25 25 150 28 12.5 3225 P12 32 25 170 28 12.5 u/ 2020 K15 20 20 125 34 10.0 SN 1506 2525 M15 25 25 150 34 12.5 3225 P1906D 32 25 170 40.5 12.5 SN 1906 3232 P1906D 32 32 170 40.5 16.0 4040 S1906D 40 40 250 40.5 20.0 5050 S1906D 50 50 250 40.5 25.0 4040 S2509D 40 40 250 49 20.0 SN 2509 5050 T2509D 50 50 300 49 25.0 SNMD, SNMM, SNMG type insert can be mounted on "-D" holder Spare parts LSS 85D Shim can be used for SN 2507 insert
